113 위생 펌프 기계적 밀봉

Qixing 113 위생 펌프 기계적 씰은 소형 샤프트 식품, 음료, 유제품 및 제약 펌프용으로 설계되었습니다. 샤프트 크기 20 mm ~ 65 mm, 온도 -40°C ~ +150°C, 압력 ≤ 0.6 MPa, 속도 ≤ 10 m/s. 전세계 OEM, 도매 및 MRO 공급을 위해 Qixing 공장에 재고가 있습니다.

문의 보내기

제품 설명

명세서

매개변수	값	매개변수	값
축 직경	20mm ~ 65mm(10가지 크기)	고정된 얼굴	세라믹 / SiC
온도	-40°C ~ +150°C	회전면	탄소 / SiC
압력	≤ 0.6MPa	벨로우즈 엘라스토머	EPDM / FKM(식품 등급)
샤프트 속도	10m/초 이하	표면 마무리	Ra ≤ 0.8 µm (요청 시 ≤ 0.4 µm)

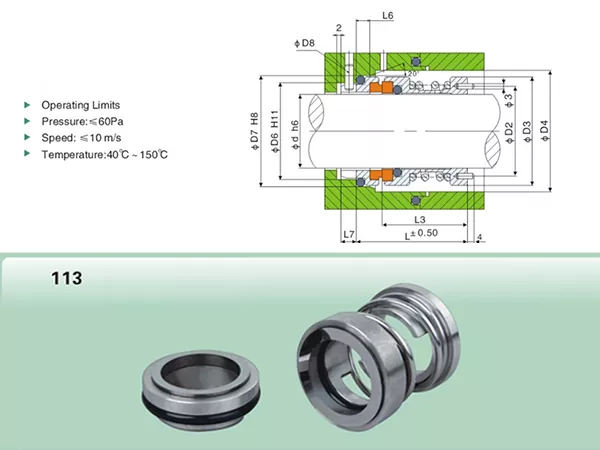

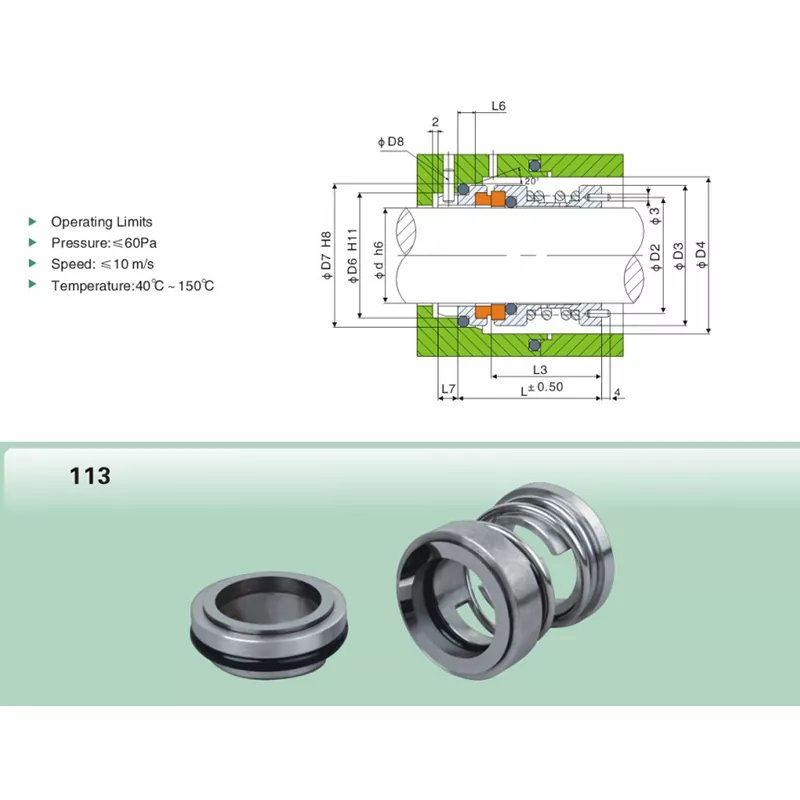

치수 차트

모든 치수는 밀리미터 단위입니다. 10가지 표준 샤프트 크기; 맞춤 주문으로 중간 크기를 사용할 수 있습니다.

모델	d	D2	D3	D4	D6	D7	L	L3
113-20	20	27	34	36	29	35	33	23
113-25	25	32	39	41	34	40	35	24.5
113-30	30	37	44	46	39	45	39	27.5
113-35	35	42	49	51	44	50	39	27.5
113-40	40	48	56	60	51	58	44	31
113-45	45	53	61	65	56	63	44	31
113-50	50	58	66	70	62	70	49	35
113-55	55	63	71	75	67	75	49	35
113-60	60	70	79	83	72	80	59	46
113-65	65	75	84	88	77	85	59	46

주문 시 지정 - 확인해야 할 5가지 사항

대부분의 113개 견적주기는 첫 번째 이메일에서 이 5가지 사항이 확인되면 속도가 빨라집니다. 각각은 엘라스토머 화합물, 표면 재질 또는 표면 마감을 순서대로 변경합니다.

샤프트 직경.펌프 명판이 아닌 씰 구멍 자체에서 측정하십시오. 캐비티 보어는 때때로 공칭 샤프트 크기와 0.5~1mm 정도 다릅니다.
펌핑된 미디어.온도, pH, 당/지방/단백질 함량. 30% 이상의 설탕은 NBR을 분해합니다. 5% 이상의 지방 함량은 얼굴 착용 패턴을 변화시킵니다. 4 미만 또는 11 이상의 pH는 엘라스토머 선택을 제한합니다.
CIP/SIP 조건.세척 용액 구성(가성성, 과아세트산, 온수), 체류 시간 및 최고 온도. +130°C 이상의 CIP에는 FKM 엘라스토머가 필요합니다. +120°C 이상의 SIP에는 SiC/SiC 페이스 쌍이 필요합니다.
규제 등급.FDA 21 CFR 177.2600(미국 식품 접촉), EU 1935/2004(유럽 식품 접촉), USP 클래스 VI(약학적 생체 적합성). 적용되는 범위를 지정하십시오. 엘라스토머 화합물은 다릅니다.
표면 마무리.표준 113은 Ra ≤ 0.8 µm로 배송됩니다. 3-A 위생 표준 또는 EHEDG 세척성 요구 사항의 경우 주문 시 Ra ≤ 0.4 µm를 요청하십시오. MOQ를 초과하는 추가 툴링 비용은 없습니다.

응용

유제품 이송(우유, 크림, 요구르트 베이스, 치즈 액상)
음료 충전 라인(주스, 청량음료, 맥주, 와인)
제과점 및 제과(시럽, 지방, 초콜릿, 글레이즈)
의약품 투여 및 소규모 배치 이송 펌프
화장품 및 퍼스널 케어 제조 펌프
OEM 소형 샤프트 펌프 플랫폼(연간 계약 가격으로 도매 공급)

조작

평면도가 0.0009mm 이하로 겹쳐진 면. 배치당 경도, 압축 영구 변형 및 신율에 대해 고무 벨로우즈 테스트를 거쳤습니다. 지정된 경우 FDA 21 CFR 177.2600에 따라 자격을 갖춘 식품 등급 엘라스토머 화합물. 적합성 인증서, 재료 인증서 및 치수 보고서가 주문과 함께 배송됩니다.
