Z2 단일 스프링 기계적 씰

광범위한 온도의 단일 스프링 메카니칼 씰이 필요하십니까? Qixing Z2 단일 스프링 기계적 씰은 -40°C ~ +200°C 및 10mm ~ 100mm의 샤프트 크기에서 15m/s를 처리합니다. 중국 기계 씰 공장인 Qixing은 OEM 펌프 제조업체 및 유통업체에 Z2 씰 도매를 경쟁력 있는 가격으로 공급합니다. 지금 견적을 요청하세요.

문의 보내기

제품 설명

Qixing Z2 단일 스프링 기계적 씰은 고무 벨로우즈 씰보다 더 넓은 작동 범위에 걸쳐 물, 하수, 오일 및 부식성 유체용으로 제작된 O-링 설계입니다. 이는 원심 펌프, 부스터 펌프 및 화학물질 이송 펌프에 사용되는 표준 Type 2/502 엔벨로프를 따릅니다.

고무 벨로우즈 씰과 달리 Z2 기계식 씰은 탄성중합체 O-링(NBR, EPDM 또는 FKM)을 보조 씰로 사용하여 -40°C ~ +200°C, 최대 1.0MPa 및 15m/s의 샤프트 속도에서 안정적인 성능을 제공합니다. Qixing은 10mm에서 100mm까지 전체 Z2 크기 범위를 자체 제조하여 전 세계 OEM 펌프 조립업체, MRO 유통업체 및 도매 구매자에게 공급합니다. Qixing Z2 기계식 씰을 공장 가격으로 구매하려면 저희 팀에 문의하세요.

제품 매개변수(사양)

작동 조건 및 재료

매개변수	값	매개변수	값
축 직경(d)	10 - 100mm	고정 링	SiC/TC/탄소
온도	-40°C ~ +200°C	로터리 링	SiC/탄소/TC
압력	1.0MPa 이하	2차 씰(O-링)	NBR/EPDM/FKM
샤프트 속도	15m/초 이하	스프링 및 금속 부품	SS304 / SS316
회전	양방향	동등한 모델	표준형 2/502 봉투

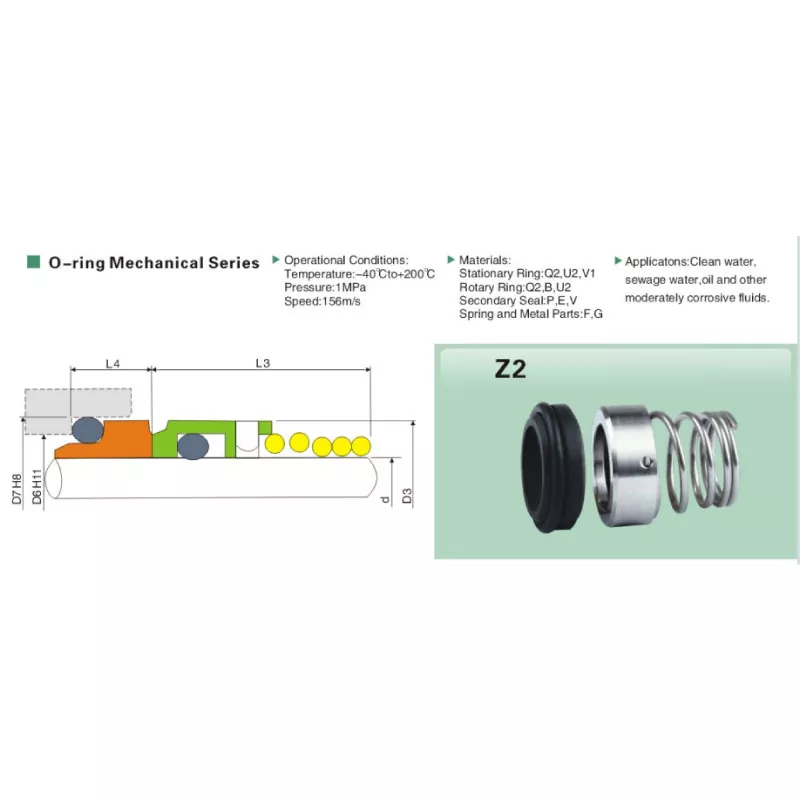

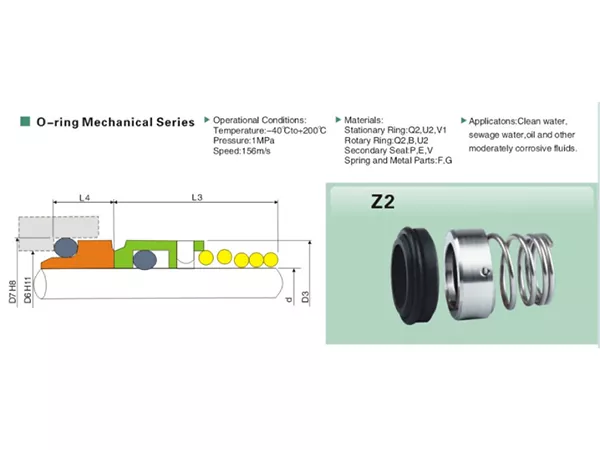

치수 차트(모든 크기는 mm 단위)

모델	d	D7	D6	D3	L3	L4
Z2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
Z2-30	30	43.30	38	43.00	30.00	9.00
Z2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
Z2-34	34	53.50	45	49.00	39.00	11.50
Z2-35	35	53.50	45	49.00	39.00	11.50
Z2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
Z2-38	38	60.50	52	53.00	39.00	11.50
Z2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
Z2-44	44	65.50	57	61.00	41.00	11.50
Z2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
Z2-50	50	72.50	64	66.00	45.00	11.50
Z2-55	55	72.50	64	71.00	47.00	11.50
Z2-60	60	79.30	72	78.00	49.00	11.50
Z2-65	65	84.50	77	84.00	51.00	11.50
Z2-70	70	89.50	82	89.00	51.00	11.50
Z2-75	75	94.50	87	98.00	57.00	11.50
Z2-80	80	99.50	92	100.00	59.00	11.50
Z2-85	85	105.50	98	107.00	59.00	13.50
Z2-90	90	111.50	105	111.00	62.00	13.50
Z2-95	95	116.50	110	119.00	62.00	13.50
Z2-100	100	119.50	114	123.80	75.00	13.50

제품 기능 및 응용

주요 특징

넓은 작동 범위 - Z2 기계식 씰은 -40°C ~ +200°C 및 최대 15m/s에서 작동하며, 이는 표준 고무 벨로우즈 씰보다 더 넓은 범위입니다.
O-링 보조 씰 - 검사 및 교체가 더 쉽습니다. FKM O-링을 사용하면 Z2 단일 스프링 기계적 씰이 중간 정도의 부식성 매체에 적합합니다.
컴팩트한 설치 - 짧은 축 길이(15~75mm의 L3)로 인해 Z2는 벨로우즈 씰이 불가능한 단단한 펌프 씰 공동에 적합합니다.
드롭인 교체 - Qixing Z2 엔벨로프 치수는 Type 2/502 표준을 따르므로 펌프 수정 없이 씰이 널리 사용되는 O-링 단일 스프링 씰 캐비티와 상호 교환됩니다.

일반적인 응용 분야

HVAC 및 건물 서비스의 원심수 및 부스터 펌프
산업용 하수, 슬러리 및 배수 펌프
부식성이 중간 정도인 유체를 처리하는 화학 및 제약 이송 펌프
뜨거운 오일 및 열유체 순환 펌프(FKM O-링 포함)
EPDM O-링이 포함된 식품 등급 및 CIP(Clean-In-Place) 펌프
OEM 펌프 제조 - 개인 상표 제작을 위한 도매 Z2 기계적 씰 공급

생산 세부사항

씰 표면 래핑은 Z2 신뢰성을 정의합니다. Qixing은 각 면을 0.0009mm 이하의 평탄도(헬륨 광 밴드 3개 이하)로 랩핑하며 단색광 테스터로 검증되었습니다. 엄격한 평탄도 제어는 Qixing Z2 기계적 씰에 고온 사용 시 누출 없는 서비스 수명을 제공합니다.

모든 O-링은 물과 약한 탄화수소를 위한 NBR, 뜨거운 물과 약한 화학물질을 위한 EPDM, 더 높은 온도와 공격적인 유체를 위한 FKM 등 과산화물 경화 화합물로 성형됩니다. 탄소 표면은 수지 함침, SiC는 무압 소결 SSiC, 텅스텐 카바이드는 코발트 결합 YG6/YG8을 사용합니다.

각 Z2 메카니컬 씰은 포장 전에 치수 측정, 평탄도 검사, 스프링 하중 테스트 및 육안 검사를 거칩니다. 재고 크기는 3~7일 내에 배송됩니다. 15-25일 안에 OEM 맞춤 주문이 가능합니다. 당일 Z2 기계식 씰 견적 및 도매 주문에 대한 대량 할인을 받으려면 Qixing에 문의하세요.
