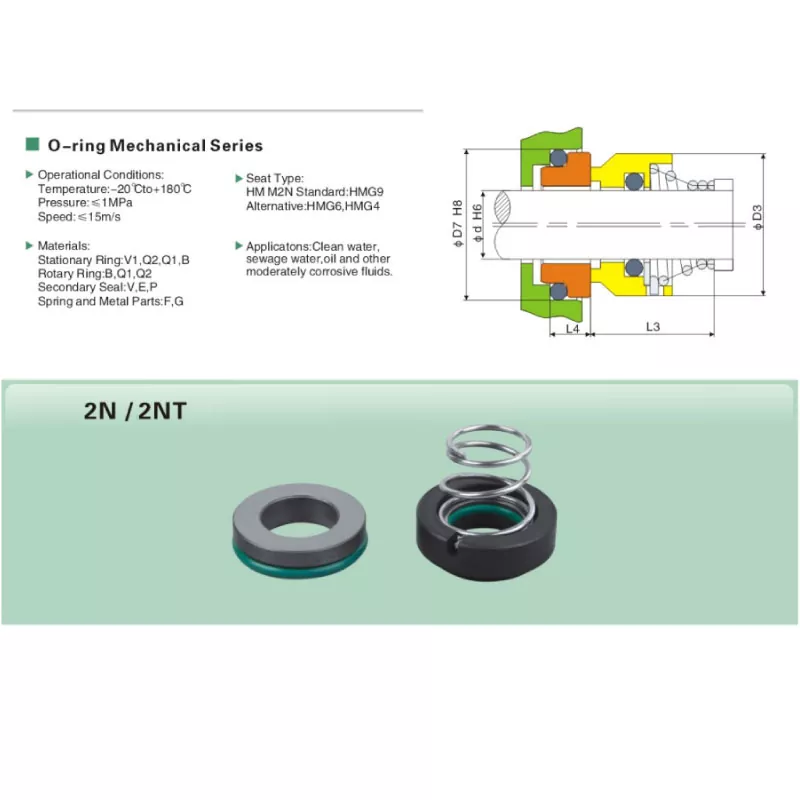

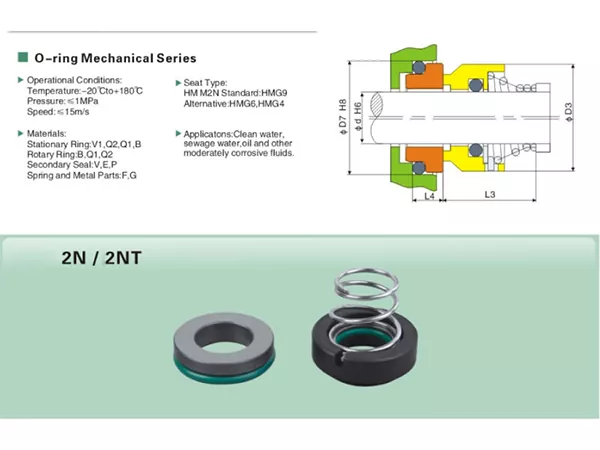

2NT 단일 스프링 기계적 씰

2NT 단일 스프링 기계적 씰은 컴팩트한 단일 엔드 씰과 간단한 교체 매칭이 중요한 응용 분야를 위해 고안되었습니다. 샤프트 크기 범위가 10-28mm이므로 설치 공간이 제한된 소형 펌프 샤프트 및 장비에 적합합니다.

조달 및 유지 관리 작업의 주요 선택 포인트는 샤프트 직경, 시트 유형, 씰 표면 재질, 엘라스토머 선택 및 실제 작동 조건입니다. Qixing은 생산 전에 기존 씰 샘플, 도면 또는 치수 정보와 함께 이러한 세부 사항을 검토할 수 있습니다.

주요 특징

• O-링 보조 씰링이 포함된 단일 엔드 기계적 씰입니다.
• 샤프트 크기 범위는 10mm에서 28mm입니다.
• 선택한 엘라스토머에 따라 -20°C ~ +180°C의 작동 온도.
• 최대 작동 압력은 1MPa입니다.
• 최대 슬라이딩 속도는 최대 15m/s입니다.
• G6 및 G4 대안이 포함된 표준 G9 고정 좌석.
• 씰 페이스 옵션에는 실리콘 카바이드와 텅스텐 카바이드가 포함됩니다.
• 엘라스토머 옵션에는 NBR, EPDM 및 FKM/Viton이 포함됩니다.
• SS304 또는 SS316의 스프링 및 금속 부품 옵션.
• 물, 하수, 기름 및 기타 부식성이 있는 유체 서비스에 적합합니다.

기술 사양

소재 및 시트 옵션

2NT는 다양한 페이스, 시트, 엘라스토머, 금속 부품 재질로 구성할 수 있습니다. 재료 선택은 모델 번호에만 의존하기보다는 실제 유체, 온도 및 작동 조건을 기반으로 해야 합니다.

• 씰 표면: 실리콘 카바이드(SiC) 또는 텅스텐 카바이드(TC).
• 고정 시트 재질: 탄소, 실리콘 카바이드 또는 텅스텐 카바이드.
• 엘라스토머: NBR, EPDM 또는 FKM/Viton.
• 스프링 및 금속 부품: SS304 또는 SS316.
• 표준 고정석: G9.
• 대체 고정 좌석: G6 및 G4.

온수, 오일, 화학 또는 혼합 유체 응용 분야의 경우 실제 유체 구성과 작동 온도를 제공하여 생산 전에 엘라스토머와 씰 표면 조합을 검토할 수 있습니다.

응용

2NT 단일 스프링 기계적 씰은 깨끗한 물, 하수, 오일 및 기타 부식성이 중간 정도인 유체를 처리하는 펌프 응용 분야에 사용할 수 있습니다. 10~28mm 크기 범위로 인해 사용 가능한 설치 공간이 제한된 소형 펌프 샤프트 및 교체 프로젝트에 특히 유용합니다.

• 물 순환 및 이송 펌프.
• General industrial water pumps.
• 하수 및 폐수 펌핑 장비.
• 명시된 작동 범위 내에서 오일 처리 펌프 응용 분야.
• 재료 호환성이 확인된 후 약간 부식성이 있는 유체를 처리하는 펌프 시스템.

올바른 2NT 씰을 선택하는 방법

믿을 수 있는 2NT 선택은 모델명보다 장비부터 시작됩니다. 주문하기 전에 다음 정보를 확인하십시오.

• 샤프트 직경 및 기존 씰 크기.
• 필수 고정 좌석 유형: G9, G6 또는 G4.
• 작동 매체 및 화학 성분.
• 정상 및 최대 작동 온도.
• 작동 압력.
• 샤프트 또는 슬라이딩 속도.
• Preferred seal-face and elastomer materials, if already specified.
• 교체 프로젝트를 위한 기존 씰의 사진, 샘플 또는 그림.

교체 매칭

유지보수 교체를 위해 2NT 모델명에만 의존하지 마세요. 유사한 기계적 씰은 다양한 시트 스타일, 표면 재질 또는 설치 치수를 사용할 수 있습니다. Qixing은 생산 전에 기존 씰과 고정 시트를 비교할 것을 권장합니다.

기존 모델 표시가 불완전한 경우 회전 어셈블리 및 고정 시트의 선명한 사진을 샤프트 직경 및 작동 조건과 함께 보내주세요. 이를 통해 공장에는 교체 매칭에 대한 더 많은 정보가 제공되고 시각적으로 유사하지만 호환되지 않는 씰을 선택할 위험이 줄어듭니다.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co., Ltd.의 기계 씰 브랜드인 Qixing은 산업 고객을 위한 기계 씰을 제조 및 공급합니다. 2NT 요구 사항의 경우 당사 공장에서는 크기, 재료 요구 사항, 샘플, 도면 및 작동 조건을 기반으로 표준 구성은 물론 OEM 및 교체 프로젝트를 검토할 수 있습니다.

어떤 좌석이나 재료 조합이 필요한지 확실하지 않은 구매자의 경우 Qixing은 문의와 함께 제공된 애플리케이션 정보를 사용하여 견적 및 생산 전에 구성 검토를 지원할 수 있습니다.

자주 묻는 질문

2NT 단일 스프링 메카니컬 씰에 사용할 수 있는 샤프트 크기는 무엇입니까?

2NT 시리즈는 10mm에서 28mm까지의 샤프트 크기에 사용할 수 있습니다.

2NT 씰의 작동 온도 범위는 무엇입니까?

작동 온도 범위는 -20°C ~ +180°C입니다. 사용 가능한 온도는 선택한 엘라스토머와 실제 유체에 따라 달라집니다.

2NT의 최대 압력은 얼마입니까?

최대사용압력은 1MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

최대 슬라이딩 속도는 15m/s입니다.

어떤 고정 좌석이 표준인가요?

G9는 표준 고정석이다. G6 및 G4는 대체 좌석 옵션으로 제공됩니다.

어떤 엘라스토머 옵션을 사용할 수 있나요?

NBR, EPDM 및 FKM/Viton을 옵션으로 사용할 수 있습니다. 올바른 선택은 매체와 온도에 따라 다릅니다.

어떤 씰 표면 재료를 사용할 수 있습니까?

실리콘 카바이드와 텅스텐 카바이드는 밀봉면 옵션으로 제공되며 탄소, 실리콘 카바이드 및 텅스텐 카바이드는 고정 시트에 사용할 수 있습니다.

2NT를 하수처리에 사용할 수 있나요?

예, 하수는 일반적인 적용 범위 내에 있습니다. 고체나 특이한 화학물질이 포함된 유체의 경우 검토를 위해 실제 작동 조건을 제공하십시오.

교체용 2NT 씰을 주문하려면 어떻게 해야 합니까?

샤프트 크기, 시트 유형, 작동 매체, 온도, 압력 및 속도를 제공하십시오. 기존 씰의 사진이나 샘플이 교체 매칭에 도움이 됩니다.

Can Qixing support customized 2NT requirements?

예. Qixing은 샘플, 도면, 치수 및 운영 데이터를 기반으로 OEM 및 교체 요구 사항을 검토할 수 있습니다.

문의사항

견적 및 모델 확인을 위해 샤프트 크기, 작동 매체, 온도, 압력, 속도, 선호하는 재료 및 기존 씰의 사용 가능한 사진이나 그림을 제공하십시오.
