8D 단일 스프링 기계적 씰

8D 단일 스프링 기계적 씰은 Qixing 8의 포지티브 구동 버전입니다. 동일한 O-링 단일 스프링 설계와 동일한 +200°C, 20m/s, 1.2MPa 엔벨로프를 공유하지만 포지티브 구동 요소(d1 구동 핀)를 추가하므로 높은 토크에서 회전면이 샤프트에서 미끄러지지 않습니다. 샤프트 크기는 10mm ~ 80mm입니다. OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 8D 단일 스프링 기계 씰을 구입하세요.

8D가 포지티브 드라이브를 추가하는 이유

표준 O-링 단일 스프링 씰에서 회전면은 스프링 힘과 샤프트에 대한 O-링 마찰에 의해 구동됩니다. 이는 꾸준하고 적당한 토크의 작업에 충분합니다. 펌프가 부하 상태에서 시작하거나, 방향을 바꾸거나, 뜨거운 점성 매체를 펌핑할 때 항상 충분하지는 않습니다. 즉, 면에 가해지는 항력이 이를 잡고 있는 마찰력을 초과하여 면이 미끄러지는 조건입니다. 미끄러지는 면이 샤프트와 함께 회전을 멈추고 밀봉 접촉이 상실되어 누출됩니다. 8D는 포지티브 드라이브로 이 문제를 해결합니다. 드라이브 핀(치수 d1)이 회전면을 샤프트 드라이브에 기계적으로 고정하므로 마찰이 아닌 금속을 통해 회전이 전달됩니다. 토크, 온도 또는 시동 하중에 관계없이 페이스가 샤프트와 함께 회전합니다.

8D 대 8 - 드라이브가 중요한 경우

8과 8D는 드라이브를 제외하면 기계적으로 동일합니다. 토크가 일정한 일반 온수, 온수 및 일반 고온 작업에는 8을 선택하십시오. 펌프의 시동 토크가 높거나, 시동-정지 또는 역회전이 잦은 경우, 면에 부하를 주는 점성 또는 고온 매체가 있는 경우 또는 씰이 회전하여 누출되는 경우에는 8D를 선택하십시오. 포지티브 드라이브는 비용에 소량을 추가하고 엔벨로프에 d1 차원을 추가합니다. 높은 토크의 핫 서비스에서는 드라이브 슬립 오류를 제거하여 그 자체로 비용을 지불합니다.

명세서

치수 차트

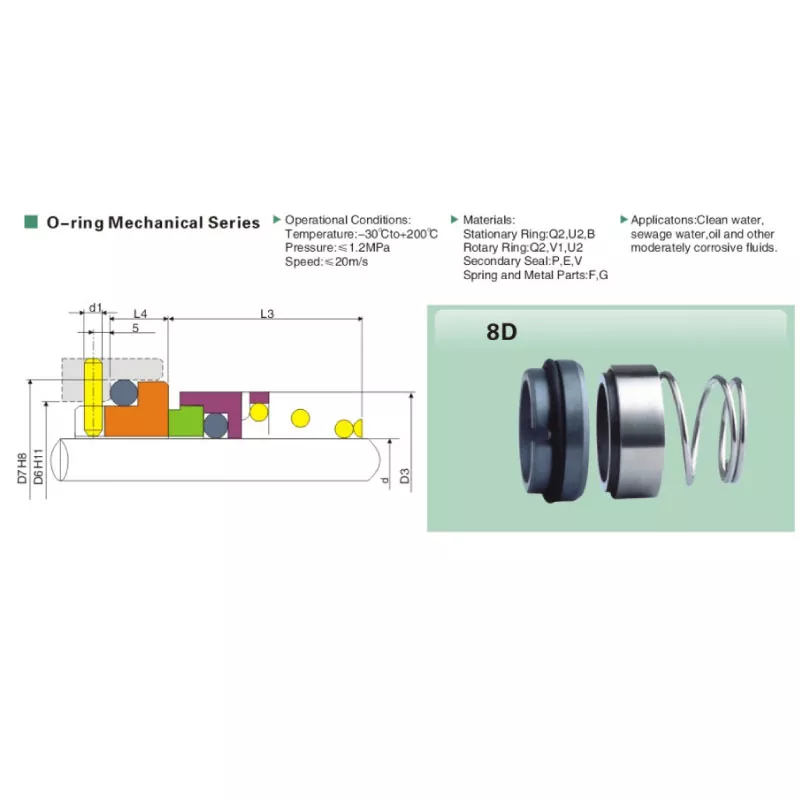

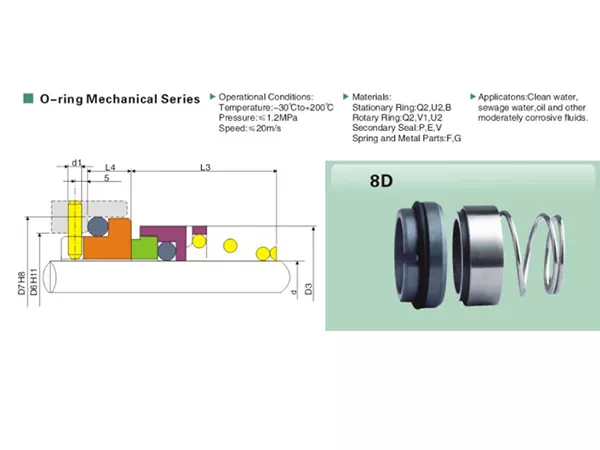

모든 치수는 밀리미터 단위입니다. d1 열은 8D와 8을 구별하는 포지티브 드라이브 핀 치수입니다. 샤프트 직경 d는 씰 캐비티에서 측정됩니다. 8D는 28가지 표준 크기에 걸쳐 10mm ~ 80mm를 포괄합니다.

응용

• 빈번한 기동 정지 기능을 갖춘 고토크 온수 및 온수 펌프
• 점성 하중 하의 열전달 유체 펌프(FKM O-링)
• 드라이브 슬립이 위험할 수 있는 고속 2극 모터 펌프
• 고온의 중부하 작업용 하수 및 슬러리 펌프
• 회전면이 회전하고 누출되는 이력이 있는 펌프
• 포지티브 드라이브 고온 단일 스프링 기계적 씰을 지정하는 OEM 펌프 플랫폼

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. 드라이브 핀과 그 시트는 O-링이 표면 마모를 따라야 하는 축 방향 움직임을 구속하지 않고 확실한 맞물림을 유지하도록 가공되었습니다. FKM O-링은 +200°C 범위에 적합합니다. 각 8D 단일 스프링 기계적 씰은 포장하기 전에 치수 검사와 스프링 하중 테스트를 거칩니다. 요청 시 적합성 인증서와 재료 인증서가 주문과 함께 배송됩니다.

인용

당일 견적을 위해 샤프트 크기, 매체 온도, 샤프트 속도 및 시동 토크 조건을 보내십시오. 재고 크기는 3~7일 배송됩니다. OEM 맞춤 주문은 15~25일 소요됩니다. 제조업체 직접, OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 8D 단일 스프링 기계 씰을 구매하세요.
