Z3 단일 스프링 기계적 씰

누출되는 펌프 씰을 교체하시겠습니까? Qixing Z3 단일 스프링 기계적 씰은 샤프트 크기가 10mm ~ 80mm인 모든 G9(DIN 24960) 씰 캐비티에 떨어집니다. 중국 기계적 씰 공장 및 공급업체인 Qixing은 당일 견적으로 OEM 및 도매 Z3 주문을 배송합니다. 직접 구매하여 씰 교체 비용을 절감하세요.

문의 보내기

제품 설명

Qixing Z3 단일 스프링 기계적 씰은 G9(DIN 24960) 씰 캐비티가 있는 모든 원심 펌프에 대한 직접 장착 대체품입니다. 이는 HVAC, 수처리, 화학 물질 투여 및 식품 등급 이송 서비스 분야의 대부분의 현대 유럽식 펌프에서 볼 수 있는 시트 프로파일입니다. 샤프트 크기는 30개 이상의 표준 모델 코드에서 10mm ~ 80mm를 포괄합니다.

구조는 -20°C ~ +180°C, 1.0MPa 및 15m/s 정격의 O-링 보조 씰이 있는 단일 코일 스프링입니다. G9 웨지 시트는 어댑터 없이 펌프 하우징에 직접 장착되며, 양방향 스프링을 사용하면 동일한 Qixing Z3 기계식 씰이 시계 방향 및 시계 반대 방향 펌프를 상호 교환적으로 사용할 수 있어 MRO 재고가 절반으로 줄어듭니다.

모든 Qixing Z3 기계적 씰은 한 지붕 아래에서 가공, 랩핑 및 조립됩니다. OEM 펌프 빌더는 자사 상표의 볼륨을 당사에 공급합니다. MRO 유통업체는 빠른 애프터마켓 교체를 위해 Z3 씰을 보유하고 있습니다. 직접 구매자는 도매 Qixing Z3 기계식 씰 주문에 대해 공장 가격을 받습니다. Z3 크기, 면 조합 또는 O-링 엘라스토머에 대한 견적을 요청하세요.

제품 매개변수(사양)

작동 봉투 및 재료

매개변수	값	매개변수	값
축 직경(d)	10 - 80mm	표준 좌석 유형	G9(DIN 24960)
온도	-20°C ~ +180°C	대체 좌석	G6 / G13
압력	1.0MPa 이하	고정/회전면	세라믹/SiC/TC/카본
샤프트 속도	15m/초 이하	O-링 엘라스토머	NBR/EPDM/FKM
회전	양방향	스프링 및 금속 부품	SS304 / SS316

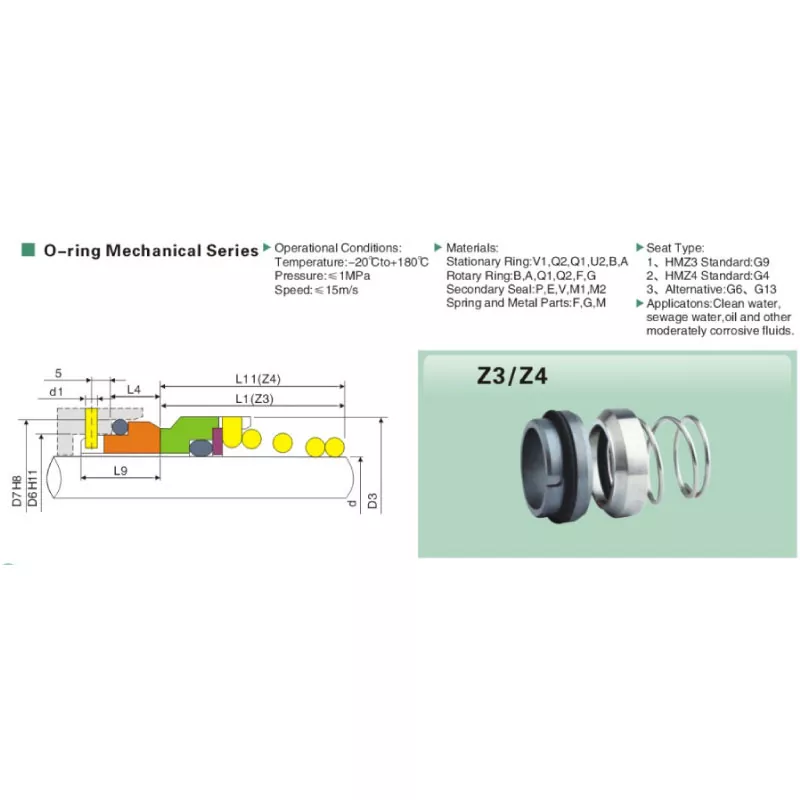

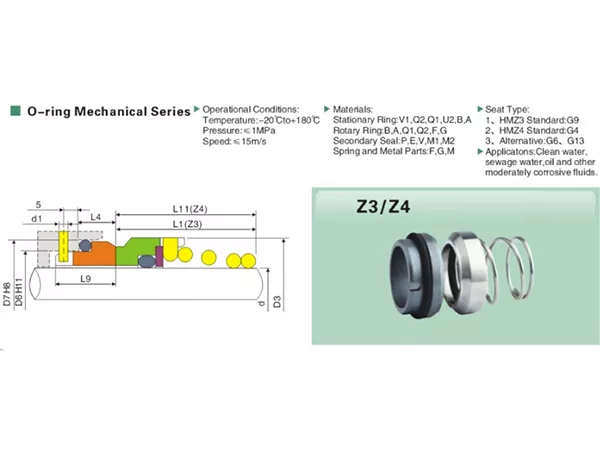

치수 차트(모든 크기는 mm 단위)

모델	d	D3	D6	D7	d1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

제품 기능 및 응용

업무별 구성

모든 Qixing Z3 기계식 씰은 5가지 표준 면 재료 쌍으로 주문할 수 있으며 각각은 특정 펌프 서비스에 맞게 조정됩니다. 구매자는 주문 시 구성을 지정합니다. 표준 카탈로그 내에서 쌍 교환에 대한 추가 도구 비용은 없습니다.

세라믹/카본 — 깨끗한 물 및 HVAC 의무. 일반 서비스용 깨끗하고 약간 오염된 물을 위한 최저 비용 구성; HVAC 냉수 및 응축기 펌프의 기본 선택입니다.
탄화규소/탄소 — 하수 및 약한 연마재. SSiC 고정면은 세라믹이 부서지는 폐수, 배수 및 리프트 스테이션 펌프의 미립자 마모를 방지합니다.
실리콘 카바이드 / 실리콘 카바이드 — 뜨거운 오일 및 열 유체. 자체 윤활 SiC/SiC 쌍은 공회전 사고를 처리하고 최대 +180°C의 열유 사용을 위한 FKM O-링과 쌍을 제공합니다.
텅스텐 카바이드 / 탄소 - 약한 화학 물질. TC 고정면은 화학 물질 투여 펌프 및 공정 전달 스키드의 약산, 알칼리 및 용제에 저항합니다.
텅스텐 카바이드/텅스텐 카바이드 - 가혹한 의무. 슬러리 및 공격적인 공정 매체를 포함하여 가장 까다로운 도매 Z3 기계적 씰 응용 분야를 위한 TC/TC 페이스 페어링입니다.

제공되는 산업

HVAC 공장실 — 냉수, 응축수 및 온수 순환 펌프
시립 수처리 및 폐수 처리 - 부스터, 이송 및 리프트 스테이션 업무
화학 처리 - 정량 펌프 및 부식성이 중간 정도인 이송 스키드
식품, 음료 및 유제품 — EPDM O-링을 사용한 CIP 루프 및 제품 이송
제약 — API 및 중간체 처리 분야의 USP 등급 이송 펌프
OEM 펌프 제조 - 개인 상표 제작을 위한 도매 Z3 기계적 씰 공급

생산 세부사항

모든 Qixing Z3 기계식 씰에는 원자재 인증서, 가공 배치, 랩핑 보고서 및 최종 검사 기록까지 추적할 수 있는 로트 번호가 있습니다. 적합성 인증서 또는 재료 테스트 인증서를 요청하는 구매자는 각 배송마다 전체 문서 패키지를 받게 됩니다. 이는 OEM 펌프 제조업체 및 MRO 유통업체가 Qixing을 장기 Z3 기계적 밀봉 공급업체로 선택한 이유 중 하나입니다.

작업 현장에서 씰 표면은 단색 조명 테이블에서 0.0009mm 이하의 평탄도로 랩핑됩니다. 스프링 하중은 마스터 게이지와 비교하여 확인됩니다. O-링 경도계는 들어오는 배치별로 검증됩니다. 거부된 부품은 재작업되지 않고 폐기됩니다. Z3 씰의 품질은 이분법적이며 협상할 수 없습니다.

재고 크기는 3~7일 내에 배송됩니다. 15-25일 안에 OEM 맞춤 주문이 가능합니다. 각 Qixing Z3 기계식 씰은 건조제로 포장되어 주문에 따라 일반 상자 또는 구매자 브랜드 상자에 포장됩니다. 당일 Z3 기계식 씰 견적, 샘플 가격 또는 대량 도매 할인에 대해서는 Qixing에 문의하세요.
