Z1 단일 스프링 기계적 씰
Qixing은 중국의 Z1 단일 스프링 기계식 씰의 선도적인 제조업체이자 공급업체로, 워터 펌프, 하수 펌프 및 화학 펌프용 샤프트 크기를 16mm에서 100mm까지 도매로 제공합니다. 경쟁력 있는 공장 가격과 완전한 OEM 서비스를 통해 우리는 귀하가 신뢰할 수 있는 장기 중국 씰링 파트너입니다. 지금 Qixing에 견적을 요청하세요.
Qixing Z1 단일 스프링 기계식 씰은 물, 오일 및 약한 부식성 매체를 처리하는 정수 펌프, 하수 펌프, 수중 펌프 및 경화학 펌프용 범용 회전 샤프트 씰입니다. 이는 업계 표준 Type 21 엔벨로프를 따르므로 시장에서 가장 널리 사용되는 고무 벨로우즈 단일 스프링 씰 캐비티와 호환됩니다.
단일 코일 스프링과 고무 벨로우즈 보조 씰로 제작된 Z1 기계적 씰은 -20°C ~ +150°C, 최대 1.0MPa 및 13m/s에서 작동합니다. 자체 가공, 래핑 및 조립을 갖춘 중국 Z1 기계식 씰 공장인 Qixing은 전 세계 OEM 펌프 제조업체, 유통업체 및 MRO 구매자에게 제품을 공급합니다. Qixing Z1 기계식 씰을 경쟁력 있는 공장 가격으로 구매하려면 당사에 문의하십시오.
제품 매개변수(사양)
작동 조건 및 재료
| 매개변수 | 값 | 매개변수 | 값 |
| 축 직경(d) | 16 - 100mm | 고정 링 | 세라믹/SiC/TC |
| 온도 | -20°C ~ +150°C | 로터리 링 | 탄소 / SiC / TC |
| 압력 | 0~1.0MPa | 2차 씰(벨로우즈) | NBR/EPDM/FKM |
| 샤프트 속도 | 13m/초 이하 | 스프링 및 금속 부품 | SS304 / SS316 |
| 회전 | 양방향 | 동등한 모델 | 표준형 21봉투 |

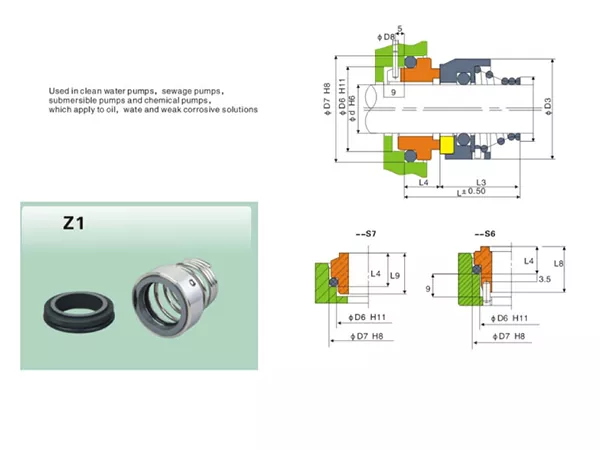

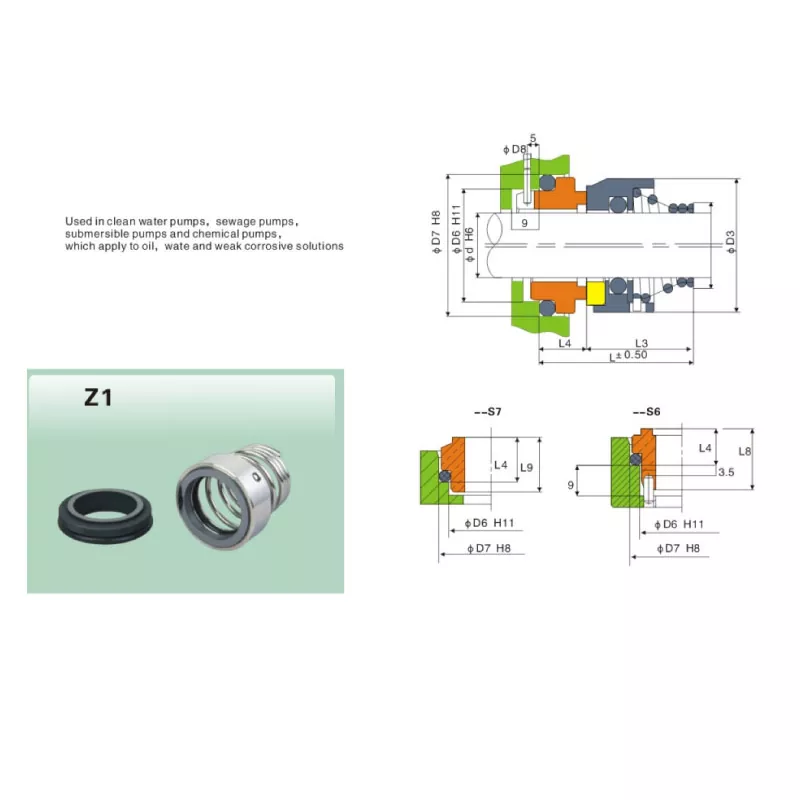

치수 차트(모든 크기는 mm 단위)
| 모델 | d | D3 | D6 | D7 | D8 | L | L3 | L4 | L8 | L9 |
| Z1-16 | 16 | 30 | 23 | 27 | 3 | 37.0 | 27.0 | 10 | 17.5 | 11.5 |
| Z1-18 | 18 | 32 | 27 | 33 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-20 | 20 | 34 | 29 | 35 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-22 | 22 | 36 | 31 | 37 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-24 | 24 | 38 | 33 | 39 | 3 | 40.0 | 30.0 | 10 | 17.5 | 12.0 |
| Z1-25 | 25 | 39 | 34 | 40 | 3 | 40.0 | 30.0 | 10 | 17.5 | 12.0 |
| Z1-28 | 28 | 42 | 37 | 43 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-30 | 30 | 44 | 39 | 45 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-32 | 32 | 46 | 42 | 48 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-33 | 33 | 48 | 42 | 48 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-35 | 35 | 49 | 44 | 50 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-38 | 38 | 54 | 49 | 56 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-40 | 40 | 56 | 51 | 58 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-43 | 43 | 59 | 54 | 61 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-45 | 45 | 61 | 56 | 63 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-48 | 48 | 66 | 59 | 66 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-50 | 50 | 68 | 62 | 70 | 4 | 47.5 | 33.5 | 14 | 21.0 | 15.5 |
| Z1-55 | 55 | 71 | 67 | 75 | 4 | 47.5 | 33.5 | 14 | 21.0 | 15.5 |
| Z1-60 | 60 | 80 | 72 | 80 | 4 | 52.5 | 38.5 | 14 | 21.0 | 15.5 |
| Z1-65 | 65 | 85 | 77 | 85 | 4 | 52.5 | 38.5 | 14 | 21.0 | 15.5 |
| Z1-70 | 70 | 90 | 83 | 92 | 4 | 60.0 | 44.0 | 16 | 22.0 | 16.5 |
| Z1-75 | 75 | 93 | 88 | 97 | 4 | 60.0 | 44.0 | 16 | 22.0 | 16.5 |
| Z1-80 | 80 | 100 | 95 | 105 | 4 | 60.0 | 42.0 | 18 | 24.5 | 20.0 |
| Z1-85 | 85 | 105 | 100 | 110 | 4 | 60.0 | 42.0 | 18 | 24.5 | 20.0 |
| Z1-90 | 90 | 110 | 110 | 115 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
| Z1-95 | 95 | 115 | 119 | 120 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
| Z1-100 | 100 | 120 | 115 | 125 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
제품 기능 및 응용
주요 특징
- 다중 표면 재료 — 깨끗한 물을 위한 세라믹/탄소, 하수 및 연마재를 위한 실리콘 카바이드/탄소, 화학 작업을 위한 텅스텐 카바이드/텅스텐 카바이드. 주문 시 재료 코드를 지정하십시오.
- 양방향 회전 — 대칭형 스프링은 CW 및 CCW 펌프 모두에서 작동하여 Z1 기계식 씰 분배기의 재고를 단순화합니다.
- 자체 보상 스프링 - 마모가 발생하면 코일 스프링이 회전면을 앞으로 밀어 서비스 수명 내내 접촉 압력을 유지합니다.
- 드롭인 교체 - Qixing Z1 엔벨로프 치수는 업계 전반에서 사용되는 Type 21 표준을 따르므로 펌프 수정 없이 씰이 일반적인 단일 스프링 고무 벨로우 캐비티와 상호 교환됩니다.
일반적인 응용 분야
- 물 공급, 처리 및 HVAC 순환 펌프
- 수중 하수 및 배수 펌프
- 경화학물질 및 정량 펌프(약산, 알칼리, 용제)
- 농업, 관개 및 우물 펌프
- 해양 해수 냉각 및 빌지 펌프
- OEM 펌프 제조 - 개인 상표 Z1 단일 스프링 메카니칼 씰 공급
생산 세부사항
씰 표면 랩핑은 중요한 단계입니다. Qixing은 양면을 0.0009mm 이하의 평탄도(3개 이하의 헬륨 광 밴드)로 랩핑하며 단색 평탄도 테스터로 검증되었습니다. 이는 Z1 메카니컬 씰 서비스 수명을 연장하는 열쇠입니다.
재료는 내부에서 조달되고 인증됩니다: 99% Al₂O₃ 세라믹, 무압 소결 SSiC, 코발트 결합 YG6/YG8 텅스텐 카바이드 및 수지 함침 탄소 흑연. 벨로우즈는 고객의 미디어에 맞는 과산화물 경화 NBR, EPDM 또는 FKM을 사용합니다.
모든 Z1 메카니컬 씰은 포장 전 치수 점검, 평면도 검증, 스프링 하중 테스트 및 육안 검사를 거칩니다. 리드타임은 재고 크기의 경우 3~7일, OEM 맞춤 주문의 경우 15~25일입니다. 당일 Z1 기계적 밀봉 견적은 Qixing에 문의하십시오.
