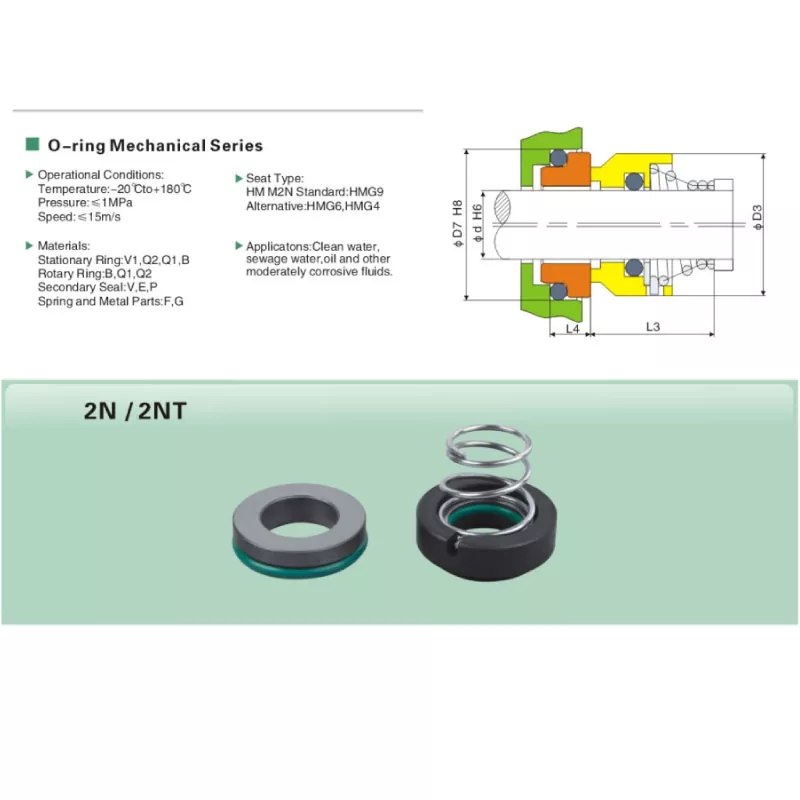

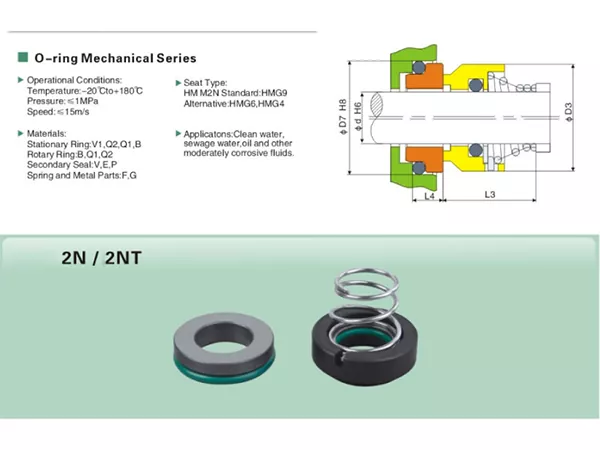

2N 단일 스프링 기계적 씰

2N 단일 스프링 기계적 씰은 O-링 보조 씰링이 포함된 간단한 단일 스프링 배열을 중심으로 설계되었습니다. 컴팩트한 구조로 인해 교체 시 설치 공간, 샤프트 크기 및 시트 치수를 주의 깊게 확인해야 하는 펌프 응용 분야에 적합합니다.

다중 스프링 씰과 달리 2N은 하나의 메인 스프링을 사용하여 면 접촉을 유지합니다. 유지보수 구매자의 경우 이는 기존 씰 샘플에서 쉽게 식별할 수 있는 간단한 구조를 제품에 제공합니다. OEM 프로젝트의 경우 샤프트 직경, 고정 시트 배열, 재료 조합 ​​및 실제 작동 조건에 따라 2N을 선택할 수 있습니다.

사용 가능한 작업 범위에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 포함됩니다. 이러한 매체는 구성과 온도가 상당히 다를 수 있으므로 Qixing에서는 최종 재료 조합을 선택하기 전에 실제 매체를 확인할 것을 권장합니다.

주요 특징

• O-링 보조 씰링이 포함된 단일 스프링 기계적 씰입니다.
• 산업용 펌프 및 교체 응용 분야를 위한 컴팩트한 구조입니다.
• 10mm ~ 38mm의 샤프트 크기에 사용할 수 있습니다.
• 작동 온도 범위는 -20°C ~ +180°C입니다.
• 최대 작동 압력은 1MPa입니다.
• 최대 슬라이딩 속도는 최대 15m/s입니다.
• 표준 고정석: G9.
• 대체 고정 좌석: G6 및 G4.
• 고정 링, 회전 링, 보조 씰 및 금속 부품에 대한 다양한 재료 코드 조합.
• 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다.

기술 사양

단일 스프링 설계 및 시트 옵션

2N은 작은 스프링 그룹이 아닌 단일 스프링을 사용합니다. 작동 중에 스프링은 씰링 면의 접촉을 유지하는 데 필요한 축방향 힘을 제공하고 O-링 배열은 보조 씰링을 제공합니다. 이 구조는 구매자가 명확하게 정의된 스프링과 고정 시트 배열을 갖춘 컴팩트한 씰이 필요할 때 일반적으로 선택됩니다.

G9는 2N의 기본 고정석이다. G6 및 G4는 대체 좌석 옵션으로 제공될 수 있습니다. 모델명만 보고 선택하기보다는 펌프 설치 및 기존 치수에 따라 올바른 시트를 선택해야 합니다. 교체 프로젝트의 경우 주요 치수와 함께 기존 고정 좌석의 사진을 보내면 일치 오류를 크게 줄일 수 있습니다.

재료 선택

재료 선택은 실제 매체, 온도 및 작동 조건을 기반으로 해야 합니다. 2N은 다양한 재료 코드 조합으로 제공됩니다.

• 고정 링: V1 / Q2 / Q1 / B
• 로터리 링: B / Q1 / Q2
• 보조 씰: P / E / V
• 스프링 및 금속부품 : F / G

기존 씰에 이미 확인된 재료 코드가 있는 경우 문의 시 해당 코드를 제공하세요. 재료를 알 수 없는 경우 Qixing이 요청한 구성을 검토할 수 있도록 유체 이름, 관련 농도, 작동 온도 및 압력을 제공하십시오.

응용

2N 단일 스프링 메카니컬 씰은 깨끗한 물, 하수, 기름 및 기타 부식성 액체를 취급하는 장비에 사용할 수 있습니다. 일반적인 선택 상황에는 산업용 펌프 유지 관리, 마모된 기계적 씰 교체 및 새 펌프 조립 프로젝트가 포함됩니다.

실제 사용 조건과 비교하여 적용 적합성을 확인해야 합니다. 하수에는 입자가 포함될 수 있고, 오일에는 첨가제가 포함될 수 있으며, 부식성이 중간 정도인 유체의 농도는 다양할 수 있습니다. 이러한 차이는 밀봉 면과 보조 밀봉 재료의 선택에 영향을 미칠 수 있습니다.

올바른 2N 씰을 선택하는 방법

• 먼저 샤프트 직경을 확인하십시오. 2N 크기 범위는 10-38mm입니다.
• 고정 좌석 스타일을 확인하고 G9, G6 또는 G4가 필요한지 결정하십시오.
• 제품을 교체하여 사용할 경우 기존 씰과 설치 가능 공간을 측정하십시오.
• 작업 매체와 관련 농도 또는 오염 정보를 제공하십시오.
• 정상 및 최대 작동 온도를 제공합니다.
• 작동 압력과 샤프트 속도를 제공합니다.
• 필요한 자재 코드가 이미 알려진 경우 이를 확인하십시오.
• 교체 주문의 경우 가능한 경우 선명한 사진, 그림 또는 오래된 샘플을 보내주십시오.

교체 매칭

교체용 2N을 모델명만으로 선택해서는 안 됩니다. 두 개의 씰은 유사해 보이지만 서로 다른 시트 치수, 축 길이 또는 재료 조합을 사용할 수 있습니다. 제작 전 기존 씰과 샤프트 직경, 고정 시트 배치, 주요 설치 치수를 비교하십시오.

이전 모델 표시가 불완전한 경우 Qixing에서는 작동 조건과 함께 사용 가능한 치수, 사진 또는 샘플을 검토할 수 있습니다. 이는 외관만으로 교체품을 식별하는 것보다 더 신뢰할 수 있는 경우가 많습니다.

치싱을 선택하는 이유

Qixing은 Ningbo Yade Fluid Connector Co., Ltd.의 기계 씰 브랜드입니다. 기계 씰 제조업체로서 표준 2N 크기는 물론 샘플, 도면, 치수 및 실제 작업 조건을 기반으로 한 OEM 및 교체 매칭으로 산업용 구매자를 지원합니다.

조달팀의 경우 단순히 모델 번호를 제공하는 데 중점을 두지 않습니다. 제공된 씰이 실제 설치 요구 사항과 일치하도록 샤프트 크기, 고정 시트, 재료 조합 ​​및 작동 의무를 함께 확인해야 합니다.

자주 묻는 질문

2N 단일 스프링 메카니칼 씰이란 무엇입니까?

2N은 단일 스프링 배열을 사용하는 O-링 메카니컬 씰입니다. 컴팩트한 씰링 구조가 필요한 펌프 및 교체 용도로 설계되었습니다.

2N에는 어떤 샤프트 크기를 사용할 수 있나요?

사용 가능한 샤프트 크기 범위는 10mm ~ 38mm입니다.

2N의 작동 한계는 무엇입니까?

작동 온도 범위는 -20°C ~ +180°C이며 최대 압력은 1MPa이고 슬라이딩 속도는 최대 15m/s입니다.

2N에는 어떤 고정석이 기본인가요?

G9는 표준 고정석이다. G6 및 G4를 대안으로 사용할 수 있습니다.

2N에는 어떤 유체를 사용할 수 있나요?

올바른 재료 선택에 따라 깨끗한 물, 하수, 기름 및 기타 부식성 유체에 적합합니다.

G9, G6, G4 중에서 어떻게 선택해야 합니까?

시트 옵션은 펌프 설치 및 기존 시트 치수와 일치해야 합니다. 교체 프로젝트의 경우 기존 좌석의 사진이나 그림을 제공하세요.

2N 견적에는 어떤 정보가 필요합니까?

샤프트 직경, 시트 요구 사항, 작동 매체, 온도, 압력, 속도 및 사용 가능한 치수 또는 기존 씰 사진을 제공하십시오.

Qixing은 샘플에서 2N 대체품을 공급할 수 있습니까?

예. Qixing은 교체 일치를 위해 샘플, 도면, 사진 및 측정된 치수를 검토할 수 있습니다.

재료 조합을 맞춤 설정할 수 있나요?

취급 매체 및 작동 조건에 따라 재료 조합을 검토할 수 있습니다.

샤프트 직경이 올바른 2N 씰을 주문하기에 충분합니까?

아니요. 샤프트 직경이 시작점이지만 고정 시트 배열, 설치 치수, 재료 요구 사항 및 작동 조건도 확인해야 합니다.
