W01 단일 스프링 기계적 씰

W01은 밀봉면에 필요한 축방향 하중을 유지하면서 회전 어셈블리를 짧게 유지하기 위해 컴팩트한 웨이브 스프링 배열을 사용합니다. 따라서 이 시리즈는 설치 길이가 제한되어 있고 구매자가 완전히 응용 분야별 카트리지 설계보다는 널리 인정받는 교체 형상을 필요로 하는 경우에 유용합니다.

조달 시 중요한 점은 W01이 샤프트 직경 이상으로 일치해야 한다는 것입니다. 기존 씰이나 장비 도면과 비교하여 외경과 축 작동 길이를 확인하고 실제 유체에 맞는 재료 조합을 선택해야 합니다.

주요 특징

• 펌프 샤프트용 소형 웨이브 스프링 메카니컬 씰입니다.
• 샤프트 크기 범위는 15.8mm에서 75mm입니다.
• 작동 온도 범위는 -40°C ~ +200°C입니다.
• 최대 작동 압력: 0.8MPa.
• 최대 슬라이딩 속도: 18m/s.
• 씰 페이스 옵션에는 실리콘 카바이드와 텅스텐 카바이드가 포함됩니다.
• 고정 시트 옵션에는 탄소, 실리콘 카바이드, 텅스텐 카바이드가 포함됩니다.
• 다양한 매체와 온도에 맞는 NBR, EPDM 및 FKM/Viton 엘라스토머 옵션.
• SS304 및 SS316 스프링 및 금속 부품 옵션.
• OEM 공급 및 치수 기반 교체 일치에 유용합니다.

기술 사양

W01 웨이브-스프링 레이아웃이 유용한 이유

웨이브 스프링은 W01의 많은 기존 코일 스프링 배열에 비해 짧은 작동 길이를 제공합니다. 유지 관리 팀의 경우 이는 기존 씰 챔버의 축 공간이 제한되어 있을 때 유용할 수 있습니다. 또한 컴팩트한 구조로 인해 치수 검증이 특히 중요합니다. D1, D3, L1 또는 L2가 기존 설치와 다른 경우 올바른 샤프트 직경의 씰이 여전히 부적절할 수 있습니다.

재료 선택

재료 선택은 취급 매체 및 의무 조건을 기반으로 해야 합니다. 실리콘 카바이드는 내마모성과 화학적 호환성이 중요한 곳에 일반적으로 선택되는 반면, 텅스텐 카바이드는 높은 기계적 강도가 필요한 작업에 고려될 수 있습니다. 엘라스토머는 유체와 온도도 일치해야 합니다.

• 인감면: SiC / TC
• 고정 시트: Carbon / SiC / TC
• 보조 씰: NBR / EPDM / FKM(Viton)
• 봄: SS304 / SS316
• 금속 부품: SS304 / SS316

응용

W01은 일반적으로 물, 오일 및 기타 호환 가능한 유체와 관련된 원심 분리 및 프로세스 펌프 밀봉 작업에 사용됩니다. 약산, 약알칼리 또는 기타 부식성 매체의 경우 Qixing이 생산 전에 표면과 엘라스토머 조합을 검토할 수 있도록 실제 농도와 온도를 제공해야 합니다.

대체 및 상호 참조 일치

W01 형상은 Mechanical Seal 시장에서 널리 상호 참조됩니다. 상호 참조 이름은 초기 식별에 유용할 수 있지만 상호 교환 가능성의 증거로 취급되어서는 안 됩니다. 주문하기 전에 항상 샤프트 크기와 키 설치 치수를 확인하십시오.

올바른 W01을 선택하는 방법

• 샤프트 직경을 확인하십시오.
• 가능한 경우 기존 씰의 D1 및 D3을 측정합니다.
• 사용 가능한 축 설치 공간을 기준으로 L1 및 L2를 확인하십시오.
• 실제 매체와 작동 온도를 확인하십시오.
• 작동 압력과 샤프트 속도를 제공합니다.
• 이미 지정된 경우 선호하는 씰 표면과 엘라스토머 재료를 식별하십시오.
• 교체 주문의 경우 선명한 사진, 오래된 샘플 또는 장비 도면을 보내주십시오.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 기계 씰 브랜드인 Qixing은 OEM, 유지 보수 및 교체 공급을 위한 기계 씰을 제조합니다. W01 프로젝트의 경우 당사 공장에서는 생산 전에 샤프트 크기, 주요 치수, 재료 및 작동 조건을 검토할 수 있습니다.

이전 씰에 읽을 수 있는 모델 표시가 없는 경우 D1, D3, L1 및 L2와 함께 샤프트 직경을 제공하십시오. 이러한 측정을 통해 Qixing은 샤프트 크기만 비교했을 때보다 더 명확한 일치 기준을 얻을 수 있습니다.

자주 묻는 질문

W01 단일 스프링 메카니칼 씰에는 어떤 크기 범위를 사용할 수 있습니까?

W01은 15.8mm에서 75mm까지의 샤프트 크기를 포괄합니다.

W01 작동 온도 범위는 무엇입니까?

나열된 작동 범위는 선택한 재료에 따라 -40°C ~ +200°C입니다.

최대 작동 압력은 얼마입니까?

나열된 최대 압력은 0.8MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

나열된 최대 슬라이딩 속도는 18m/s입니다.

W01이 기존 코일 스프링 씰과 다른 점은 무엇입니까?

W01은 작업 길이를 짧게 유지하는 데 도움이 되는 소형 웨이브 스프링 배열을 사용합니다.

대체 일치에 가장 중요한 차원은 무엇입니까?

D1, D3, L1 및 L2와 함께 샤프트 크기를 확인하십시오.

어떤 엘라스토머를 사용할 수 있나요?

NBR, EPDM 및 FKM/Viton을 옵션으로 사용할 수 있습니다.

W01을 John Crane 80 또는 Roten 7K의 대체품으로 사용할 수 있습니까?

이러한 제품군은 일반적으로 상호 참조되지만 교체하기 전에 치수 및 작동 조건을 확인해야 합니다.

Qixing이 재료 조합을 맞춤 설정할 수 있나요?

예. Qixing은 실제 용도에 따라 씰 표면, 시트, 엘라스토머 및 금속 선택을 검토할 수 있습니다.

문의사항은 무엇을 보내야 하나요?

샤프트 크기, 주요 치수, 매체, 온도, 압력, 속도 및 사용 가능한 샘플, 사진 또는 도면을 제공하십시오.

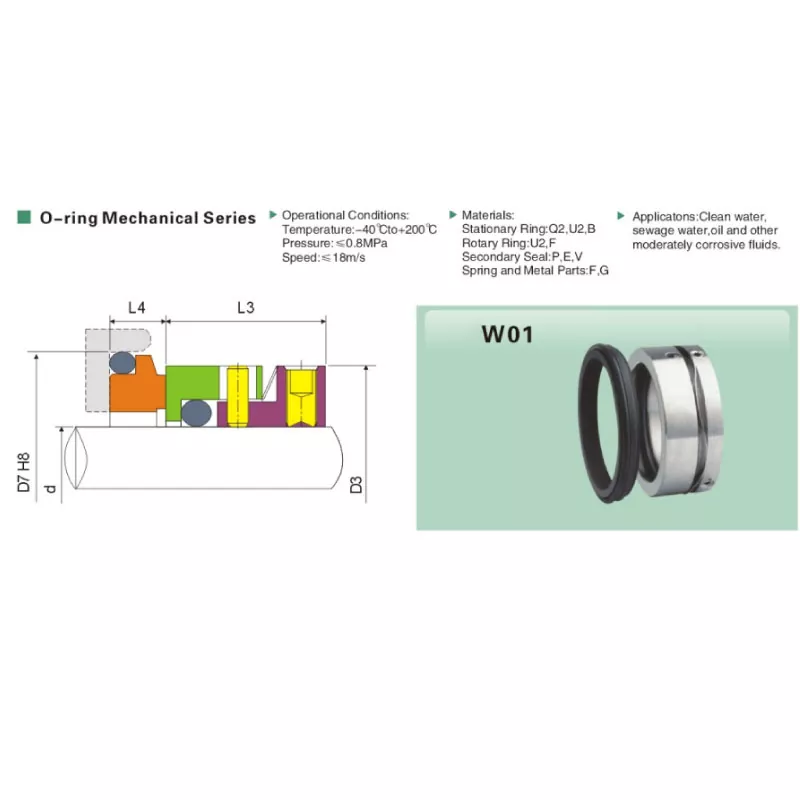

W01 치수 참조

치수는 밀리미터 단위입니다. 이 표를 사용하여 사전 일치를 확인하고 생산 전에 기존 씰 또는 장비 도면과 비교하여 중요한 치수를 확인하십시오.
