12D 단일 스프링 기계적 씰
Qixing은 OEM 및 교체 응용 분야를 위한 12D 단일 스프링 기계적 씰을 제조합니다. 이 O-링 메카니컬 씰은 10~100mm 샤프트 크기에 사용할 수 있으며 -40°C~+200°C의 온도 범위, 최대 1MPa의 압력 및 최대 15m/s의 슬라이딩 속도로 작동합니다.
12D 단일 스프링 기계적 씰은 단일 코일 스프링과 O-링 보조 씰링 배열을 사용합니다. 샤프트 크기 범위가 넓어 새 장비, 유지보수 교체 및 소형 스프링 장착 씰이 필요한 치수 일치 프로젝트에 적합합니다.
교체 작업의 경우 샤프트 직경을 D7, D6, D3, L3 및 L과 함께 확인해야 합니다. 이러한 치수는 생산 전에 고정 시트 맞춤, 회전 조립 범위 및 사용 가능한 축 설치 공간을 확인하는 데 도움이 됩니다.
주요 특징
- O-링 보조 씰링을 갖춘 단일 코일 스프링 설계.
- 사용 가능한 샤프트 직경 범위는 10mm ~ 100mm입니다.
- 작동 온도 범위는 -40°C ~ +200°C입니다.
- 최대 작동 압력은 1MPa입니다.
- 최대 슬라이딩 속도는 최대 15m/s입니다.
- 씰 표면, 보조 씰, 스프링 및 금속 부품에 대한 다양한 재료 코드 옵션.
- 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다.
- 샘플, 도면 또는 기존 씰 측정을 사용한 치수 일치에 적합합니다.
기술 사양
| 목 | 사양 |
| 제품 | 12D 단일 스프링 기계적 씰 |
| 씰 시리즈 | O-링 기계 시리즈 |
| 스프링 배열 | 단일 코일 스프링 |
| 샤프트 크기 | 10-100mm |
| 온도 | -40°C ~ +200°C |
| 압력 | ≤ 1MPa |
| 슬라이딩 속도 | 15m/초 이하 |
| 고정 벨소리 코드 | Q2 / U2 / V |
| 로터리 링 코드 | Q2 / B / U2 |
| 보조 인감 코드 | P / E / V |
| 스프링 및 금속 부품 코드 | F / G |
| 적용 가능한 미디어 | 깨끗한 물 / 하수 / 기름 / 기타 부식성이 강한 유체 |
재료 선택
12D 시리즈는 다양한 재료 코드 조합을 지원합니다. 최종 선택은 모델 번호만 보는 것이 아니라 실제 매체, 온도, 압력 및 작동 속도를 기준으로 해야 합니다.
- 고정 링: Q2 / U2 / V
- 로터리 링: Q2 / B / U2
- 보조 씰: P / E / V
- 스프링 및 금속부품 : F / G
응용
12D 단일 스프링 기계적 씰은 깨끗한 물, 하수, 오일 및 기타 부식성이 중간 정도인 유체와 함께 사용할 수 있습니다. 하수, 오일 또는 부식성 서비스의 경우 재료 조합이 완료되기 전에 실제 유체 구성, 온도 및 압력을 확인해야 합니다.
올바른 12D 크기를 선택하는 방법
- 샤프트 직경을 확인하십시오. d.
- D7과 D6을 고정좌석 설치 치수와 비교해보세요.
- 회전하는 어셈블리 봉투에 대해서는 D3를 확인하세요.
- 사용 가능한 축 설치 공간은 L3 및 L을 확인하십시오.
- 작동 매체, 온도, 압력 및 샤프트 속도를 확인하십시오.
- 대체 프로젝트의 경우 가능하면 선명한 사진, 샘플 또는 기존 도면을 제공하십시오.
치싱을 선택하는 이유
Ningbo Yade Fluid Connector Co.,Ltd의 기계 씰 브랜드인 Qixing은 산업 고객을 위한 기계 씰을 제조 및 공급합니다. 12D 시리즈의 경우 샤프트 치수, 설치 데이터, 샘플, 도면 및 작동 조건을 기반으로 표준 크기와 교체 요구 사항을 검토할 수 있습니다.
자주 묻는 질문
12D 단일 스프링 메카니칼 씰에는 어떤 크기를 사용할 수 있습니까?
사용 가능한 샤프트 직경 범위는 10mm ~ 100mm입니다.
작동 온도 범위는 무엇입니까?
12D는 -40°C ~ +200°C에서 작동합니다. 실제 매체에 대한 재료 호환성을 확인해야 합니다.
최대 작동 압력은 얼마입니까?
최대사용압력은 1MPa입니다.
최대 슬라이딩 속도는 얼마입니까?
최대 슬라이딩 속도는 15m/s입니다.
12D에는 어떤 유체를 사용할 수 있나요?
일반적인 매체에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 포함됩니다.
교체를 위해 어떤 치수를 확인해야 합니까?
D7, D6, D3, L3 및 L과 함께 샤프트 직경 d를 확인합니다.
Qixing이 기존 도장과 일치할 수 있나요?
예. 교체 매칭은 작동 조건과 함께 치수, 사진, 샘플 또는 도면을 사용하여 검토할 수 있습니다.
올바른 씰을 확인할 수 있을 만큼 샤프트 직경이 충분합니까?
아니요. 샤프트 직경은 기본 크기를 식별하지만 고정 시트 및 축 설치 치수도 확인해야 합니다.
견적을 위해 어떤 정보를 제공해야 합니까?
샤프트 크기, 주요 설치 치수, 매체, 온도, 압력, 속도 및 사용 가능한 사진이나 도면을 제공하십시오.
다양한 용도에 맞게 재료 조합을 변경할 수 있습니까?
예. 재료 코드 조합은 실제 작업 매체와 작동 조건에 따라 선택해야 합니다.

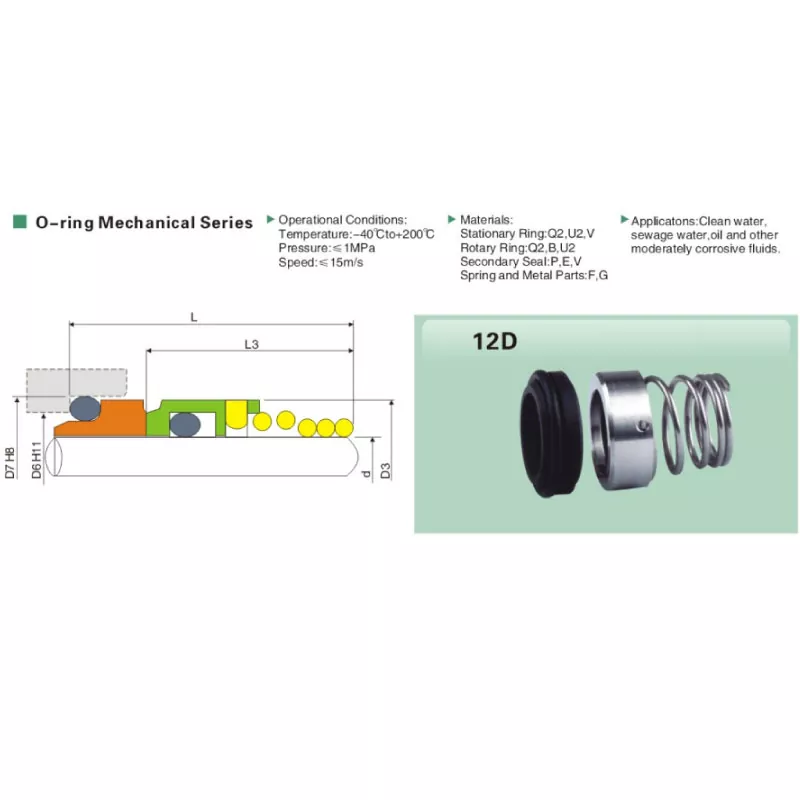

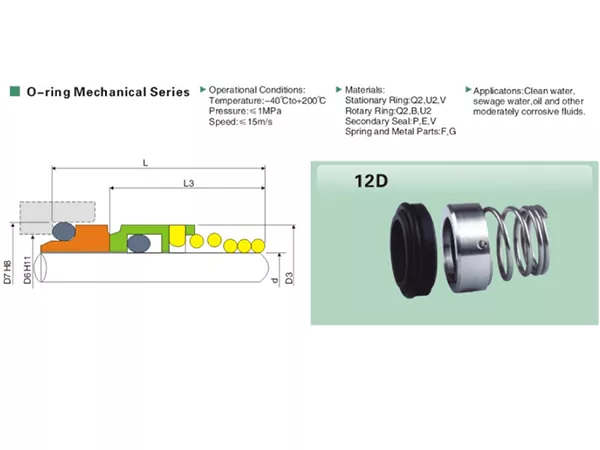

12D 치수표
치수는 밀리미터 단위입니다. 생산 전 기존 설치 대비 주요 치수를 확인하세요.
| 모델 | d | D7 | D6 | D3 | L3 | L |
| 12D-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12D-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12D-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12D-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12D-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12D-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12D-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12D-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12D-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12D-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
