1527 단일 스프링 기계적 씰

할인된 가격으로 고품질의 1527 단일 스프링 기계 씰을 구입하시겠습니까? 전 세계의 친애하는 고객 여러분, 중국 공장에서 구매하실 수 있습니다. 18mm~100mm의 샤프트 크기에 사용할 수 있는 O-링 메카니컬 씰입니다. 단일 스프링 구조는 -20°C ~ +180°C의 작동 범위, 최대 1MPa의 압력 및 최대 15m/s의 슬라이딩 속도로 OEM 및 교체 프로젝트를 위한 간단한 치수 일치를 지원합니다.

문의 보내기

제품 설명

1527 단일 스프링 기계적 씰은 단일 코일 스프링이 있는 소형 O-링 밀봉 장치를 사용합니다. 이 디자인은 광범위한 미터법 크기 범위와 전체 설치 치수 세트를 갖춘 명확하게 정의된 구성 요소 씰이 필요한 구매자에게 적합합니다.

교환작업의 경우, 축경만으로 선정하면 불일치가 발생할 수 있습니다. 1527 크기 테이블은 d, D3, D2, D1, d1, L1, L2 및 L3을 제공하므로 생산 전에 회전 어셈블리 및 고정 시트 치수를 기존 씰 또는 장비 도면과 비교하여 확인할 수 있습니다.

주요 특징

O-링 보조 씰링을 갖춘 단일 코일 스프링 설계.
사용 가능한 샤프트 직경 범위는 18mm에서 100mm입니다.
작동 온도 범위는 -20°C ~ +180°C입니다.
최대 작동 압력: 1MPa.
최대 슬라이딩 속도: 15m/s.
다양한 작동 요구 사항에 맞는 다양한 재료 코드 옵션.
교체 및 OEM 매칭을 위한 자세한 치수 데이터입니다.
Qixing은 샤프트 크기, 치수, 샘플 및 도면을 기반으로 한 매칭을 지원합니다.

기술 사양

목	사양
제품	1527 단일 스프링 기계적 씰
씰 유형	O-링 기계적 씰
스프링 디자인	단일 스프링
샤프트 크기	18-100mm
온도	-20°C ~ +180°C
압력	≤ 1MPa
슬라이딩 속도	15m/초 이하
사용 가능한 재료 코드	Q2 / U2 / B / V1 / P / E / V / F / G

재료 선택

1527 시리즈는 다양한 재료 코드 옵션과 함께 제공됩니다. 올바른 조합은 실제 작동 매체, 온도 및 작동 조건에 따라 달라지므로 재료 선택은 모델 번호만으로 확인하기보다는 적용 데이터와 함께 확인해야 합니다.

사용 가능한 재질 코드: Q2 / U2 / B / V1 / P / E / V / F / G.

올바른 1527 크기를 선택하는 방법

샤프트 직경을 확인하십시오. d.
사용 가능한 방사형 설치 공간을 기준으로 D3, D2 및 D1을 확인하십시오.
좌석과 주변 구조물이 일치할 때 d1을 확인하세요.
L1, L2 및 L3을 기존 씰 또는 장비 도면과 비교하십시오.
작동 온도, 압력 및 속도를 제공하십시오.
교체 주문의 경우 선명한 사진이나 기존 샘플을 치수와 함께 보내주세요.

교체 매칭

1527은 기존 씰의 모델과 치수가 모두 일치해야 하는 유지 관리 및 교체 프로젝트에서 일반적으로 선택됩니다. 따라서 신뢰할 수 있는 일치를 위해서는 주문이 확정되기 전에 샤프트 크기, 고정 시트 치수 및 축 설치 길이를 확인해야 합니다.

확인하다	제공할 정보	목적
샤프트 크기	d	기본 1527 크기를 선택합니다.
방사형 치수	D3 / D2 / D1	방사형 설치 적합성을 확인합니다.
좌석 참조	d1	고정석 매칭을 지원합니다.
축 치수	L1 / L2 / L3	설치 길이를 확인합니다.
운영 데이터	온도/압력/속도	작업 범위를 확인합니다.
기존 씰	사진 / 샘플 / 도면	교체 검증을 지원합니다.

애플리케이션 고려사항

각 프로젝트마다 자재 조합이 확정되기 전에 처리 매체와 실제 작동 조건을 확인해야 합니다. 이는 씰이 높은 온도, 압력 또는 속도 제한에 가깝게 사용되거나 공정 유체가 씰 표면이나 보조 씰링 요소에 영향을 미칠 수 있는 경우 특히 중요합니다.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co., Ltd.의 기계 씰 브랜드인 Qixing은 산업용 구매자를 위한 기계 씰을 제조 및 공급합니다. 1527 시리즈의 경우 당사 공장에서는 치수, 기존 샘플 및 장비 도면을 기반으로 표준 크기 요구 사항은 물론 교체 문의도 검토할 수 있습니다.

원래 모델 표시가 불완전한 경우 샤프트 직경과 사용 가능한 D/L 치수를 보내주십시오. 이를 통해 Qixing은 생산 전 제품 매칭을 위한 보다 명확한 기반을 제공합니다.

자주 묻는 질문

1527 단일 스프링 기계식 씰에는 어떤 크기 범위를 사용할 수 있습니까?

나열된 샤프트 크기 범위는 18mm ~ 100mm입니다.

작동 온도 범위는 무엇입니까?

1527은 -20°C ~ +180°C에서 작동합니다.

최대 작동 압력은 얼마입니까?

최대사용압력은 1MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

최대 슬라이딩 속도는 15m/s입니다.

교체를 위해 어떤 치수를 확인해야 합니까?

기존 씰 또는 장비 도면과 비교하여 d, D3, D2, D1, d1, L1, L2 및 L3을 확인합니다.

샤프트 직경만으로 씰을 선택할 수 있나요?

샤프트 직경이 시작점이지만 나머지 반경 및 축 치수도 확인해야 합니다.

어떤 재료 옵션을 사용할 수 있나요?

사용 가능한 재료 선택은 코드 Q2, U2, B, V1, P, E, V, F 및 G로 식별됩니다.

Qixing은 오래된 씰의 교체 매칭을 지원할 수 있습니까?

예. 사진, 샘플 및 치수 도면을 운영 데이터와 함께 검토할 수 있습니다.

견적을 위해 어떤 정보를 제공해야 합니까?

샤프트 크기, 주요 치수, 작동 온도, 압력, 속도 및 사용 가능한 샘플 또는 도면 정보를 제공하십시오.

1527을 맞춤 설정할 수 있나요?

Qixing은 요청된 치수 및 작동 조건에 따라 맞춤형 또는 교체 요구 사항을 검토할 수 있습니다.

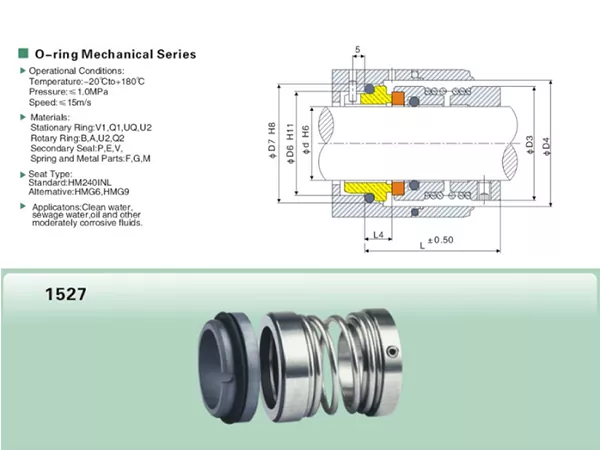

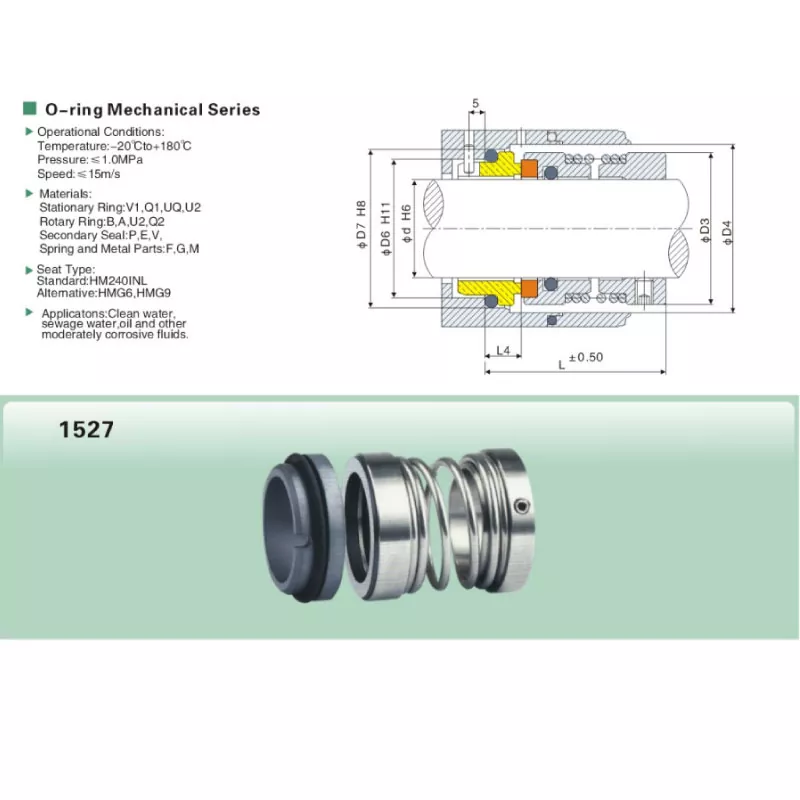

1527 치수표

치수는 밀리미터 단위입니다. 생산 전에 기존 설치와 비교하여 중요 치수를 확인하십시오.

d	D3	D2	D1	d1	L1	L2	L3
18	32	27	33	3	35.0	10.0	17.0
20	34	29	35	3	35.0	10.0	17.0
22	36	31	37	3	35.0	10.0	17.0
24	38	33	39	3	40.0	10.0	17.0
25	39	34	40	3	40.0	10.0	17.0
28	42	37	43	3	40.0	10.0	17.0
30	44	39	45	3	40.0	10.0	17.0
32	46	42	48	3	45.0	10.0	17.0
33	47	42	48	3	45.0	10.0	17.0
35	49	44	50	3	45.0	10.0	17.0
38	54	49	56	4	44.0	11.0	18.0
40	56	51	58	4	44.0	11.0	18.0
43	59	54	61	4	49.0	11.0	18.0
45	61	56	63	4	49.0	11.0	18.0
48	64	59	66	4	49.0	11.0	18.0
50	66	62	68	4	47.0	13.0	20.0
53	69	65	70	4	57.0	13.0	20.0
55	71	67	75	4	57.0	13.0	20.0
58	78	70	78	4	57.0	13.0	20.0
60	80	72	80	4	57.0	13.0	20.0
63	83	75	83	4	57.0	13.0	20.0
65	85	77	85	4	67.0	13.0	20.0
68	88	81	90	4	64.7	15.3	22.0
70	90	83	92	4	64.7	15.3	22.0
75	99	88	97	4	64.7	15.3	22.0
80	104	95	105	4	74.3	15.7	22.5
85	109	100	110	4	74.3	15.7	22.5
90	114	105	115	4	74.3	15.7	22.5
95	119	110	120	4	74.3	15.7	22.5
100	124	115	125	4	74.3	15.7	22.5
