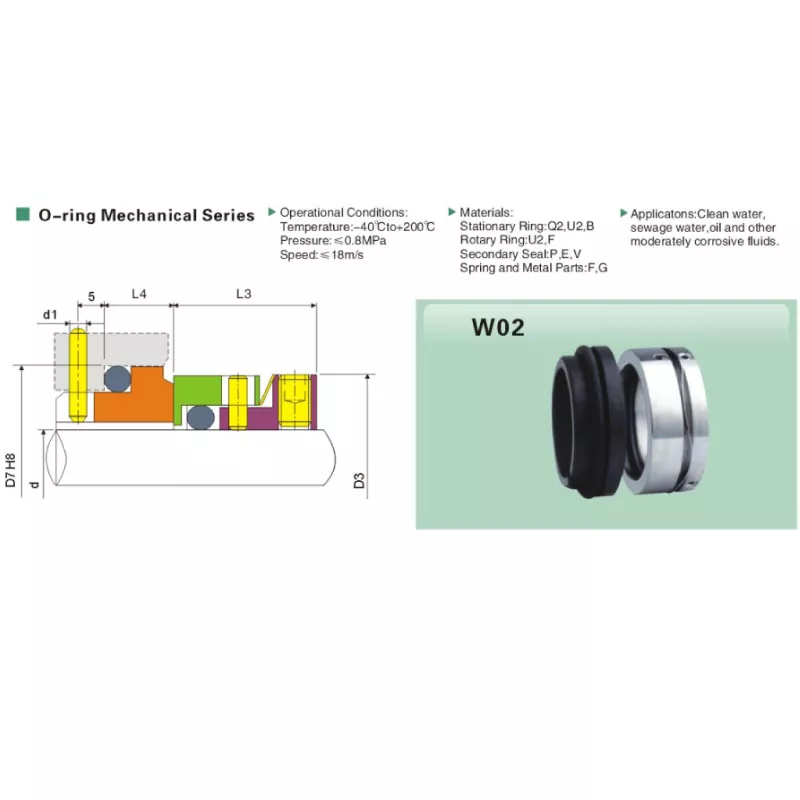

W02 단일 스프링 기계적 씰

W02는 구매자가 광범위한 재료 선택과 함께 인정받는 교체 형상이 필요한 응용 분야를 위해 설계된 소형 웨이브 스프링 씰입니다. 작동 범위는 다양한 산업용 펌프 작업에 적합하며, 차원 시리즈는 유지 관리 중에 기존 씰을 일치시키기 위한 실용적인 기반을 제공합니다.

W02는 상호 참조 이름만으로 선택하기보다는 샤프트 크기, 반경 방향 치수 및 축 작업 길이를 기준으로 선택해야 합니다. 이는 W02 유형 씰이 여러 동등 또는 교체 제품군으로 판매되고 최종 설치를 실제 펌프와 비교하여 확인해야 하기 때문에 특히 중요합니다.

주요 특징

• 산업용 펌프 응용 분야를 위한 웨이브 스프링 기계식 씰입니다.
• 사용 가능한 샤프트 크기 범위: 16-75mm.
• 작동 온도 범위: -40°C ~ +200°C.
• 최대 작동 압력: 0.8MPa.
• 최대 슬라이딩 속도: 18m/s.
• 고정 링 옵션에는 탄화규소, 탄화텅스텐 및 탄소가 포함됩니다.
• 로터리 링 옵션에는 텅스텐 카바이드와 강철이 포함됩니다.
• NBR, EPDM 및 FKM/Viton 보조 씰을 사용할 수 있습니다.
• 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다.
• 대체 프로젝트에 대해 폭넓게 상호 참조됩니다.

기술 사양

W02의 재료 선택

W02 재료 조합은 서비스 조건을 확인하지 않고 기존 모델 코드에서 복사하는 대신 유체 주변에서 선택해야 합니다. 깨끗한 물의 경우 표준 조합으로 충분할 수 있습니다. 하수, 기름 및 부식성 유체에는 다양한 표면 또는 엘라스토머 선택이 필요할 수 있습니다.

• 고정 링: SiC / TC / Carbon
• 회전 링: TC/강철
• 보조 씰: NBR / EPDM / FKM(Viton)
• 스프링 및 금속 부품: 필요한 구성 및 내식성에 따라 선택

응용

W02는 깨끗한 물, 하수, 기름 및 기타 부식성 액체를 처리하는 펌프 시스템에 사용됩니다. 화학 물질, 고체 또는 첨가제가 포함된 매체의 경우 실제 유체 정보와 작동 온도를 제공하여 생산 전에 재료 조합을 검토할 수 있습니다.

대체 및 상호 참조 일치

W02의 주요 조달 용도 중 하나는 교체 매칭입니다. 이 모델은 일반적으로 여러 확립된 씰 제품군과 연관되어 있지만 최종 호환성은 여전히 ​​치수, 재료 및 작동 조건에 따라 달라집니다.

올바른 W02를 선택하는 방법

• 샤프트 직경을 확인하십시오. d.
• 기존 회전 및 고정 치수와 비교하여 D1 및 D3을 확인합니다.
• 고정 또는 드라이브 배열의 일부인 d1을 확인하십시오.
• L1, L2를 기존 축방향 설치길이와 비교해보세요.
• 실제 매체를 제공합니다.
• 작동 온도, 압력 및 속도를 제공합니다.
• 대체 프로젝트의 경우 사진, 기존 샘플 또는 치수 도면을 보내십시오.

교체 매칭 체크리스트

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. W02 교체 프로젝트의 경우 우리 공장에서는 상호 참조 이름에만 의존하지 않고 치수, 재료 요구 사항 및 운영 데이터를 함께 검토할 수 있습니다.

기존 씰 모델이 확실하지 않은 경우 샤프트 직경, D1, D3, d1, L1 및 L2를 선명한 사진과 함께 보내주십시오. 이는 Qixing이 견적 및 생산 전에 가장 일치하는 구성을 식별하는 데 도움이 됩니다.

자주 묻는 질문

W02 단일 스프링 메카니칼 씰에는 어떤 크기 범위를 사용할 수 있습니까?

W02는 16mm에서 75mm까지의 샤프트 크기에 사용할 수 있습니다.

W02 작동 온도 범위는 무엇입니까?

나열된 작동 범위는 재료 선택에 따라 -40°C ~ +200°C입니다.

최대 작동 압력은 얼마입니까?

나열된 최대 압력은 0.8MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

나열된 최대 슬라이딩 속도는 18m/s입니다.

W02는 어떤 유체를 처리할 수 있나요?

일반적인 매체에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 포함됩니다.

교체하려면 어떤 치수를 확인해야 합니까?

기존 씰이나 도면과 비교하여 d, D1, D3, d1, L1 및 L2를 확인합니다.

일반적인 W02 상호 참조는 무엇입니까?

일반적인 참조에는 AES W02, Roten UNITEN 7K 및 Sterling 280L이 포함됩니다. 치수 확인이 여전히 필요합니다.

어떤 고정 링 재료를 사용할 수 있나요?

실리콘 카바이드, 텅스텐 카바이드 및 탄소를 옵션으로 사용할 수 있습니다.

Qixing이 이전 샘플의 W02와 일치할 수 있습니까?

예. Qixing은 오래된 샘플, 선명한 사진, 측정된 치수를 작동 조건과 함께 검토할 수 있습니다.

견적을 위해 어떤 정보를 제공해야 합니까?

샤프트 크기, 주요 치수, 매체, 온도, 압력, 속도 및 사용 가능한 샘플 또는 도면을 제공하십시오.

W02 치수 참조

치수는 밀리미터 단위입니다. 예비 교체 매칭을 위해 이 표를 사용하고 생산 전에 기존 씰 또는 장비 도면과 비교하여 중요한 치수를 확인하십시오.
