치싱공급한다M7N 다중 스프링 기계적 씰신뢰할 수 있는 샤프트 씰링, 치수 유연성 및 재료 옵션이 필요한 산업용 펌프 응용 분야에 적합합니다. 14mm~100mm의 샤프트 크기에 맞게 설계된 M7N은 -20°C~+190°C의 온도, 최대 1.2MPa의 압력, 최대 15m/s의 슬라이딩 속도를 지원합니다. O-링 2차 밀봉 구조로 인해 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다.
M7N 다중 스프링 기계적 씰은 물 처리, 산업용 유체 이송, 오일 서비스 및 일반 공정 장비에 사용되는 펌프를 위한 실용적인 씰링 솔루션입니다. 스프링 장착형 회전 구조, O-링 보조 씰, 광범위한 미터법 크기 범위 및 다양한 재료 조합을 통해 엔지니어는 작동 조건에 따라 씰을 구성할 수 있습니다. 그러나 교체 용도의 경우 올바른 씰을 선택하려면 샤프트 직경을 일치시키는 것 이상이 필요합니다. 방사형 치수, 축 설치 길이, 고정 나사산, 시트 구성, 매체, 온도, 압력 및 속도는 모두 생산 또는 구매 전에 확인되어야 합니다.
목차
- M7N 다중 스프링 기계적 씰이란 무엇입니까?
- M7N 디자인의 주요 특징은 무엇입니까?
- 주요 기술 사양은 무엇입니까?
- 씰 재료는 어떻게 선택해야 합니까?
- M7N은 어디에 사용될 수 있나요?
- 올바른 M7N 크기를 어떻게 선택합니까?
- 구매자는 교체 프로젝트를 위해 무엇을 확인해야 합니까?
- M7N 씰에 Qixing을 사용하는 이유는 무엇입니까?
- 자주 묻는 질문
- M7N 솔루션을 어떻게 요청할 수 있나요?

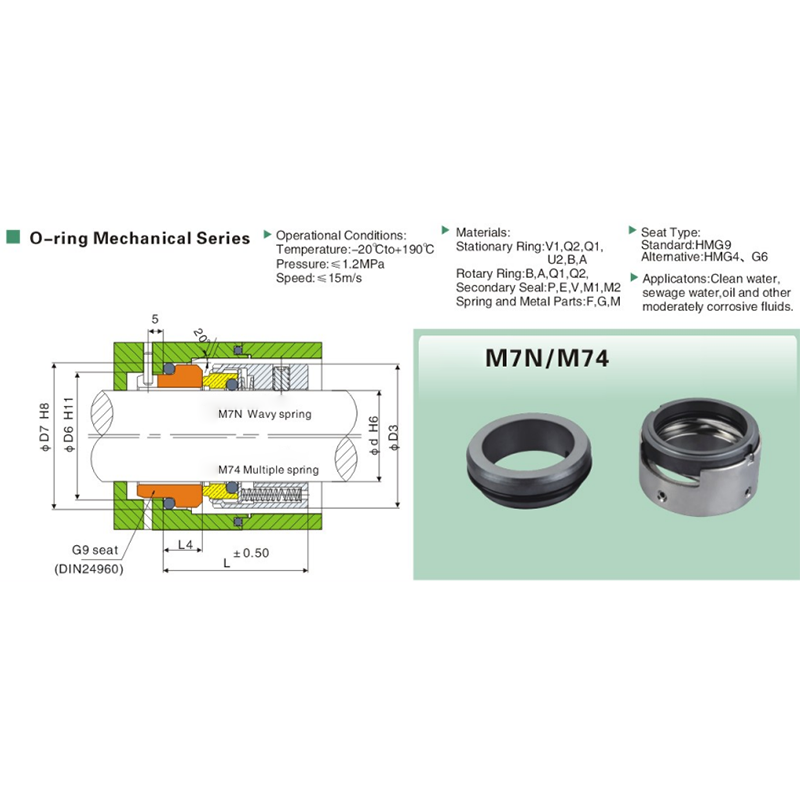

M7N 다중 스프링 기계적 씰이란 무엇입니까?
M7N 다중 스프링 기계적 씰은 산업용 펌프의 회전 샤프트를 따라 공정 유체가 빠져나가는 것을 방지하도록 설계된 O-링 기계적 씰입니다. 단순한 정적 개스킷과 달리 기계식 씰은 샤프트가 회전할 수 있도록 하면서 회전하는 씰링 면과 고정된 씰링 면 사이의 제어된 접촉을 유지합니다.
M7N 설계는 O-링을 보조 씰링 요소로 사용하는 스프링 장착 회전 씰 구조를 사용합니다. 이 구성은 컴팩트한 구조와 다양한 사용 가능한 크기 및 재료 조합을 결합하므로 일반 산업용 장비에 유용합니다.
에 따르면M7N 제품 사양, 시리즈는 14mm에서 100mm까지의 샤프트 직경을 다룹니다. 이 제품군은 교체품을 지정하거나 씰을 새 장비에 통합할 때 펌프 제조업체와 유지 관리 팀에 다양한 옵션을 제공합니다.
M7N 디자인의 주요 특징은 무엇입니까?
광범위한 미터법 샤프트 크기 범위
M7N 시리즈는 14mm에서 100mm 사이의 샤프트 직경에 사용할 수 있습니다. 따라서 나머지 설치 치수가 호환된다면 이 시리즈는 다양한 산업용 펌프 구성에 적용 가능합니다.
스프링 장착형 씰링 구조
스프링이 장착된 회전 구조는 정상적인 샤프트 회전 중에 밀봉면 접촉을 유지하는 데 도움이 됩니다. 과도한 압력, 온도, 속도, 샤프트 이동 또는 오정렬은 메카니컬 씰 성능에 영향을 미칠 수 있으므로 올바른 설치 및 작동 조건은 여전히 중요합니다.
다중 좌석 옵션
G9는 표준 고정 좌석으로 지정되고 G6 및 G4는 대체 좌석 구성으로 제공됩니다. 모든 M7N 크기가 동일한 설치 구성을 사용한다고 가정하기보다는 실제 장비 배열에 따라 시트를 선택해야 합니다.
다양한 재료 조합
M7N은 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 다양한 재료 코드를 지원합니다. 이는 씰이 다른 유체 또는 다른 온도 및 압력 조건에서 작동해야 할 때 유연성을 제공합니다.
주요 기술 사양은 무엇입니까?
M7N 씰을 지정하기 전에 작동 범위를 이해하는 것이 필수적입니다. 다음 표에는 시리즈에 대해 게시된 주요 사양이 요약되어 있습니다.
| 목 | M7N 사양 |
|---|---|
| 제품 유형 | M7N 다중 스프링 기계적 씰 |
| 씰 구조 | O-링 기계적 밀봉 |
| 샤프트 직경 | 14~100mm |
| 작동 온도 | -20°C ~ +190°C |
| 최대 작동 압력 | 1.2MPa |
| 최대 슬라이딩 속도 | 15m/초 |
| 표준 고정 좌석 | G9 |
| 대체 고정 좌석 | G6 / G4 |
| 일반적인 미디어 | 깨끗한 물, 하수, 기름, 부식성 액체 |
이러한 값은 명시된 작동 범위를 정의하지만 응용 분야별 엔지니어링 검토를 대체하는 것으로 취급되어서는 안 됩니다. 펌프가 상한에 가깝게 작동하는 경우 유체, 압력, 온도, 속도, 샤프트 조건 및 씰 재질의 전체 조합을 평가해야 합니다.
씰 재료는 어떻게 선택해야 합니까?
재료 선택은 메카니컬 씰을 주문할 때 가장 중요한 고려 사항 중 하나입니다. 동일한 씰 형상이라도 펌핑 매체 및 작동 조건에 따라 다양한 재료 조합이 필요할 수 있습니다.
M7N 시리즈의 경우 사용 가능한 재료 코드는 다음과 같습니다.
- 고정 링:V1, Q1, Q2, U2, B, A
- 회전 링:비, 에이, Q1, Q2
- 보조 씰:P, E, V, M1, M2
- 스프링 및 금속 부품:에프,지,엠
일반적으로 사용된다는 이유로 재료를 선택하는 대신 구매자는 실제 작동 매체와 공정 조건을 제공해야 합니다. 물, 하수, 기름, 부식성 액체 등은 씰링 표면과 엘라스토머에 매우 다른 요구 사항을 적용할 수 있습니다.
M7N은 어디에 사용될 수 있나요?
M7N 다중 스프링 기계적 씰은 안정적인 샤프트 씰링이 필요한 산업용 펌프 응용 분야에 사용됩니다. 일반적인 서비스 환경은 다음과 같습니다.
- 깨끗한 물 펌핑 시스템
- 하수 및 폐수 처리 장비
- 산업용 오일 이송 펌프
- 일반 유체 순환 시스템
- 산업용 공정 펌프
- 펌프 유지보수 및 교체 프로젝트
- 미터법 기계적 씰이 필요한 새로운 펌프 장비
하수, 기름 또는 약간 부식성이 있는 응용 분야의 경우 구매자는 실제 유체 구성에 대한 정보를 제공해야 합니다. 온도와 작동 조건은 특정 면과 보조 씰 조합이 적절한지 여부에 영향을 미칠 수 있습니다.
올바른 M7N 크기를 어떻게 선택합니까?
가장 흔한 구매 실수 중 하나는 샤프트 직경에 따라서만 메카니컬 씰을 선택하는 것입니다. 샤프트 직경은 기본 M7N 크기를 식별하지만 씰이 펌프에 물리적으로 맞는지 확인하지는 않습니다.
주문하기 전에 다음 치수와 작동 정보를 확인하십시오.
- 축 직경 d:기본 씰 크기를 설정합니다.
- D3, D2 및 D1:방사형 설치 공간을 확인하십시오.
- d1 및 M:고정 배열과 나사산을 확인하십시오.
- L1, L2, L3 및 L5:축 설치 길이를 확인하십시오.
- 고정석:G9, G6 또는 G4가 필요한지 확인하십시오.
- 작동 매체:재료 선택을 지원합니다.
- 온도, 압력 및 속도:작동 호환성을 확인하십시오.
복잡한 교체 프로젝트의 경우 기존 씰, 치수 도면 또는 선명한 사진을 제공하면 일치 정확도를 크게 향상시킬 수 있습니다.
구매자는 교체 프로젝트를 위해 무엇을 확인해야 합니까?
샤프트 직경이 동일한 두 씰의 설치 요구 사항이 다를 수 있으므로 교체 작업에는 치수 확인이 필요합니다. 다음 체크리스트는 구매 및 유지 관리 팀이 정확한 문의를 준비하는 데 도움이 될 수 있습니다.
| 체크포인트 | 제공할 정보 | 목적 |
|---|---|---|
| 기본 사이즈 | 축 직경 d | 기본 M7N 크기를 식별합니다. |
| 방사형 맞춤 | D3 / D2 / D1 | 사용 가능한 설치 공간 확인 |
| 고정 배열 | d1 / M | 고정 호환성 확인 |
| 축 맞춤 | L1 / L2 / L3 / L5 | 설치 길이 확인 |
| 작동 매체 | 실제 유체 | 재료 선택 지원 |
| 운영 의무 | 온도/압력/속도 | 애플리케이션 적합성을 확인합니다. |
| 기존 씰 | 사진 / 샘플 / 도면 | 교체 확인 개선 |
이 접근 방식은 원래 씰 식별 표시가 불완전하거나 유지 관리 팀이 오래된 펌프의 씰을 교체할 때 특히 유용합니다.
M7N 씰에 Qixing을 사용하는 이유는 무엇입니까?
치싱Ningbo Yade Fluid Connector Co., Ltd.의 메카니컬 씰 브랜드인 는 산업 구매자 및 교체 애플리케이션을 위한 메카니컬 씰을 공급합니다. M7N 프로젝트의 경우 공장에서는 생산 전에 치수 요구 사항, 시트 구성, 재료 조합 및 작동 조건을 검토할 수 있습니다.
멀티 스프링 메카니컬 씰을 원하는 구매자에게 기술 커뮤니케이션의 가치는 단순히 견적을 받는 것 이상입니다. 정확한 장비 정보를 제공하면 공급업체는 실제 애플리케이션에 대해 씰을 검증하고 치수 불일치 위험을 줄일 수 있습니다.
치싱은 또한 맞춤형 서비스와 샘플 기반 매칭을 지원합니다. 교체 요구 사항의 경우 구매자는 작동 조건과 함께 샤프트 치수, 설치 도면, 사진 또는 기존 씰 샘플을 제공할 수 있습니다.
자주 묻는 질문
M7N 멀티 스프링 메카니컬 씰에 사용할 수 있는 샤프트 크기는 무엇입니까?
M7N 시리즈는 14mm에서 100mm까지의 샤프트 직경을 포괄합니다.
M7N의 온도 범위는 어떻게 되나요?
명시된 작동 온도 범위는 -20°C ~ +190°C입니다.
최대 압력 등급은 얼마입니까?
M7N에 지정된 최대 작동 압력은 1.2MPa입니다.
최대 슬라이딩 속도는 얼마입니까?
명시된 최대 슬라이딩 속도는 15m/s입니다.
어떤 고정 좌석이 표준인가요?
G9는 표준 고정 좌석이고 G6 및 G4는 대체 구성으로 사용할 수 있습니다.
M7N은 어떤 유체를 처리할 수 있나요?
일반적인 응용 분야에는 깨끗한 물, 하수, 오일 및 기타 부식성이 중간 정도인 유체가 포함됩니다. 최종 재료 선택은 실제 매체 및 작동 조건을 기반으로 해야 합니다.
샤프트 직경에 따라서만 M7N을 선택할 수 있나요?
아니요. 축 직경에 따라 기본 크기가 결정되지만 D3, D2, D1, d1, L1, L2, L3, L5, 고정 나사 M 및 시트 구성도 확인해야 합니다.
치싱이 기존 기계식 씰과 일치할 수 있습니까?
예. Qixing은 펌프의 작동 조건과 함께 기존 샘플, 사진 또는 치수 도면을 검토하여 교체 매칭을 지원할 수 있습니다.
견적요청시 어떤 정보를 보내야 하나요?
샤프트 직경, 주요 설치 치수, 작동 매체, 온도, 압력, 속도, 고정 시트 요구 사항 및 사용 가능한 샘플, 도면 또는 사진을 제공하십시오.
M7N 솔루션을 어떻게 요청할 수 있나요?
올바른 메카니컬 씰을 선택하는 것은 정확한 치수 및 작동 정보에서 시작됩니다. 교체 씰을 소싱하든, 새 펌프 장비를 개발하든, 산업 수량을 구매하든, Qixing은 실제 응용 분야에 따라 필요한 M7N 구성을 검토하는 데 도움을 줄 수 있습니다. 사양, 맞춤형 요구사항, 샘플 매칭 또는 공장 견적의 경우,저희에게 연락주세요샤프트 크기, 설치 치수, 작동 매체, 온도, 압력 및 속도에 따라 보다 적합한 씰링 솔루션을 얻을 수 있습니다.
