1A 고무 벨로 기계적 밀봉

Qixing은 맞춤형 산업용 씰링 솔루션을 제공하는 전문 1A 고무 벨로우 기계적 씰 제조업체 및 공급업체입니다. 1A 엘라스토머 벨로우즈 샤프트 씰은 인치 및 미터법 크기로 제공되며 작동 범위는 -20°C ~ +120°C, 압력은 최대 1.4MPa, 슬라이딩 속도는 최대 15m/s입니다.

문의 보내기

제품 설명

1A 고무 벨로우 기계적 씰은 0.375인치 ~ 4.000인치의 세부 인치 크기 범위와 14mm ~ 100mm의 미터법 기준 범위로 제공됩니다. 구매자는 인치 또는 미터법 샤프트 크기로 RFQ를 시작한 다음 생산 전에 설치 치수를 확인할 수 있습니다.

1A를 모델명으로만 취급하는 대신 Qixing은 샤프트 크기, D3/D6/D7 치수 및 L3/L4 축 치수를 사용하여 기존 씰 또는 장비 도면과 일치시킬 수 있습니다.

기술 사양

목	기술 데이터
제품군	엘라스토머 벨로 샤프트 씰
작동 온도	-20°C ~ +120°C
최대 압력	1.4MPa 이하
최대 슬라이딩 속도	15m/초 이하
나열된 미디어	깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체
고정 벨소리 코드	V1 / Q1 / Q2 / U2 / U1
로터리 벨소리 코드	B / A / U2 / Q2 / Q1 / U1
보조 봉인 코드	P / E / V
스프링 및 금속 부품 코드	F / G

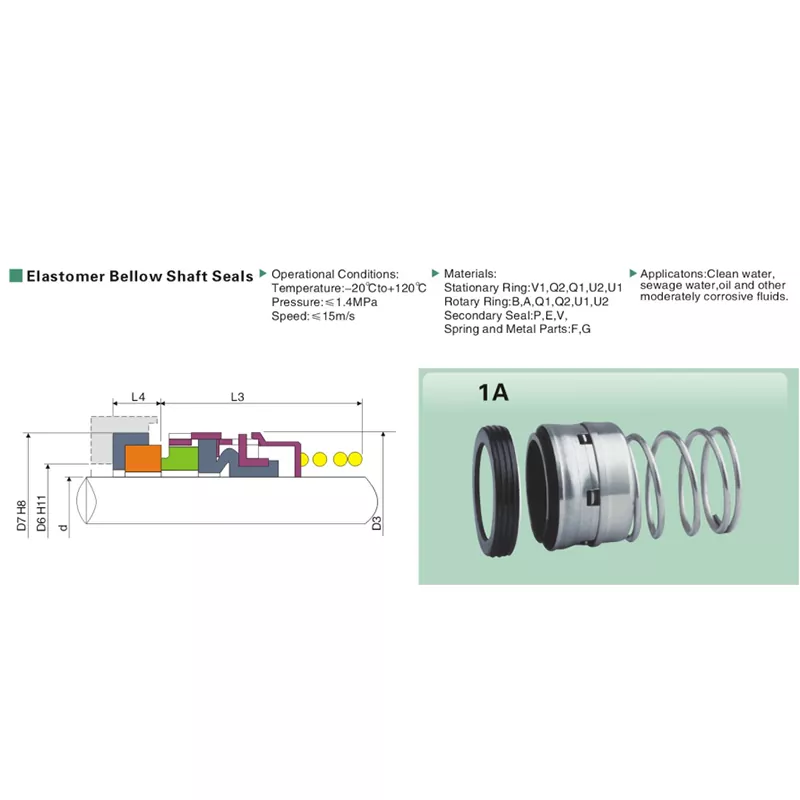

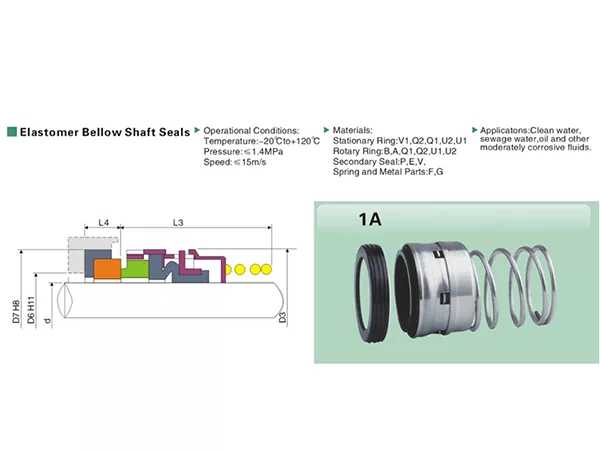

1A 데이터 세트의 차이점

1A 차원 세트에는 D3 및 D7 외에 D6이 포함됩니다. d, L3 및 L4와 함께 이러한 치수는 교체 확인 및 설치 일치를 위한 보다 자세한 기초를 제공합니다.

별도의 미터법 참조 테이블은 d, D3 및 L3 값을 제공하므로 미터법 샤프트 크기로 작업하는 구매자가 1A를 쉽게 지정할 수 있습니다.

재료 코드 옵션

고정 링: V1 / Q1 / Q2 / U2 / U1
로터리 링: B / A / U2 / Q2 / Q1 / U1
보조 씰: P / E / V
스프링 및 금속부품 : F / G

재료 선택은 코드로 지정됩니다. 필요한 코드를 모르는 경우 Qixing이 적합한 조합을 검토할 수 있도록 중간 및 의무 조건을 제공하십시오.

신청 및 직무심사

1A는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다. 특수 매체의 경우 최종 재료 선택 전에 실제 화학 성분 및 작동 조건을 확인하십시오.

매체에 고체, 첨가제 또는 부식성 성분이 포함되어 있는 경우 실제 유체 세부 사항과 온도를 문의에 포함시켜 씰 구성을 실제 의무와 비교하여 검토할 수 있습니다.

인치 또는 미터법? RFQ를 시작하는 방법

출발정보	이 표를 사용하세요	그런 다음 확인
알려진 인치 샤프트 크기	0.375-4.000인치 테이블	d, D3, D6, D7, L3, L4
알려진 미터법 샤프트 크기	14-100mm 참조	d, D3, L3 및 설치 치수
오래된 씰 샘플	실제 크기 비교	샤프트 크기, D3/D6/D7 및 L3/L4
장비 도면	설치 봉투와 일치	방사형 및 축 치수

교체 매칭 체크리스트

기존 씰이 인치 또는 미터법 샤프트 크기로 선택되었는지 확인합니다.
마모된 모델 표시에만 의존하기보다는 샤프트 직경 d를 정확하게 측정하십시오.
접근 가능한 곳에 D3, D6, D7을 기록하세요.
축 맞춤을 위해 L3 및 L4를 기록합니다.
전체 회전 어셈블리와 고정 시트를 선명한 사진으로 촬영하세요.
매체, 온도, 압력 및 속도를 제공합니다.
알려진 재료 코드나 장비 도면 참조를 보내십시오.

주문서

1.375인치 크기의 경우 주문하기 전에 Qixing에 D6 치수를 확인하시기 바랍니다.

1A에 Qixing을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 1A의 경우 당사 공장에서는 인치 또는 미터법 크기 참조, 샘플, 도면 및 측정된 설치 치수를 사용하여 OEM 및 교체 프로젝트를 지원할 수 있습니다.

구매 프로세스는 간단합니다. 크기 시스템을 식별하고, 주요 치수를 확인하고, 의무 조건을 확인한 다음 재료 및 생산 요구 사항을 마무리합니다.

자주 묻는 질문

1A 고무 벨로우 기계적 씰의 크기 범위는 무엇입니까?

인치 테이블은 0.375인치부터 4.000인치까지입니다. 별도의 미터법 참조 테이블에는 14mm부터 100mm까지의 샤프트 크기가 나열되어 있습니다.

1A에는 어떤 작동 한계가 표시됩니까?

작동 범위는 -20°C ~ +120°C이며 최대 압력은 1.4MPa이고 슬라이딩 속도는 최대 15m/s입니다.

어떤 미디어가 나열되어 있나요?

깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체.

인치 크기에 대해 어떤 치수가 게시되어 있습니까?

주요 인치 크기 치수에는 d, D3, D6, D7, L3 및 L4가 포함됩니다.

측정항목 참조 테이블은 무엇을 제공하나요?

14-100mm 참조 크기에 대한 미터법 크기, d, D3 및 L3 값을 제공합니다.

교체 주문 시 미터법 표만 사용할 수 있나요?

이는 유용한 출발점이지만 생산 전에 실제 설치 치수를 확인해야 합니다.

어떤 재료 코드가 나열되어 있습니까?

고정 링: V1/Q1/Q2/U2/U1; 회전 링: B/A/U2/Q2/Q1/U1; 보조 씰: P/E/V; 스프링 및 금속 부품: F/G.

1.375인치 행이 검사 대상으로 표시된 이유는 무엇입니까?

1.375인치 사이즈의 경우 D6치수를 확인하신 후 제작하시기 바랍니다.

교체 견적을 받으려면 Qixing에 무엇을 보내야 합니까?

인치 또는 미터식 샤프트 크기, 가능한 경우 D3/D6/D7/L3/L4 치수, 작동 매체, 온도, 압력, 속도 및 기존 씰 사진을 보내십시오.

Qixing은 맞춤형 1A 씰을 제조할 수 있습니까?

Qixing은 샘플, 도면, 측정값 및 운영 데이터를 사용하여 OEM 및 교체 요구 사항을 검토할 수 있습니다.

1A 인치 사이즈 치수표

치수는 인치 크기 참조인 첫 번째 열을 제외하고 밀리미터 단위입니다.

크기(인치)	d	D3	D6	D7	L3	L4
0.375	9.5	22	11.0	24.60	44	8.7
0.500	12.7	25	13.5	27.80	44	8.7
0.625	15.8	29	17.0	30.95	44	10.3
0.750	19.0	32	20.0	34.15	44	10.3
0.813	20.6	33	21.5	35.70	44	10.3
0.875	22.2	35	23.0	37.30	44	10.3
1.000	25.4	38	26.5	40.50	44	10.3
1.125	28.5	46	29.5	47.65	60	11.9
1.250	31.7	49	32.5	50.80	60	11.9
1.375	34.9	52	26.5	54.00	60	11.9
1.500	38.1	56	39.5	57.15	60	11.9
1.625	41.2	59	42.5	60.35	60	11.9
1.750	44.4	62	46.0	63.50	71	11.9
1.875	47.6	65	49.0	66.70	71	11.9
2.000	50.8	68	52.0	69.85	71	13.5
2.125	53.9	71	55.5	73.05	71	13.5
2.250	57.1	75	58.5	76.20	71	13.5
2.375	60.3	78	61.5	79.40	71	13.5
2.500	63.5	81	65.0	82.55	71	13.5
2.625	66.6	86	68.0	92.10	70	15.9
2.750	69.8	89	71.0	95.25	70	15.9
2.875	73.0	92	74.5	98.45	73	15.9
3.000	76.2	95	77.5	101.60	73	15.9
3.125	79.3	102	80.5	111.15	79	19.9
3.250	82.5	105	84.0	114.30	79	19.9
3.375	85.7	108	87.0	117.50	79	19.9
3.500	88.9	111	90.5	120.65	79	19.9
3.625	92.0	114	93.5	123.85	83	19.9
3.750	95.2	117	96.5	127.00	83	19.9
3.875	98.4	121	100.0	130.20	86	19.9
4.000	101.6	124	103.0	133.35	86	19.9

주문 메모:1.375인치 사이즈의 경우 D6 치수를 확인하신 후 제작하시기 바랍니다.

1A 미터법 참조 테이블

미터법 크기	d	D3	L3
14	14	29	44
16	16	29	44
18	18	32	44
19	19	32	44
20	20	33	44
24	24	38	44
25	25	38	44
27	27	46	60
28	28	46	60
29	29	46	60
30	30	49	60
32	32	49	60
34	34	52	60
35	35	52	60
38	38	56	60
40	40	59	60
42	42	62	71
45	45	62	71
48	48	65	71
50	50	68	71
54	54	71	71
55	55	75	71
60	60	78	71
65	65	86	70
70	70	89	70
73	73	92	73
75	75	95	73
80	80	105	79
90	90	114	83
95	95	118	83
100	100	124	86
