301 고무 벨로 기계적 밀봉

대부분의 기계적 씰 카탈로그는 샤프트 크기를 12mm에서 14mm, 16mm로 확장하므로 OEM 펌프 설계자는 실제로 사용하는 샤프트가 11mm, 13mm 또는 17mm이고 표준 카탈로그 씰이 맞지 않습니다. Qixing 301 고무 벨로우즈 기계식 씰은 이러한 불일치에 대한 해답입니다. 6mm에서 70mm까지의 모든 정수 밀리미터를 포괄하는 38개 이상의 표준 모델 코드와 샤프트 크기는 맞지만 글랜드 형상이 다른 경우를 위한 형상 변형 코드(P 및 L 접미사)가 있습니다.

문의 보내기

제품 설명

가정용 부스터 펌프, 소형 관개 펌프, 식기 세척기 및 세탁 펌프, 응축수 펌프, 수족관 및 연못 펌프, 수영장 순환 장치 등 깨끗한 물과 순환 작업을 위해 설계된 301 고무 벨로우 기계적 씰입니다. 대용량 소형 샤프트 펌프 플랫폼을 배송하는 OEM 펌프 제조업체를 위한 301은 맞춤형 툴링 없이 BOM의 모든 샤프트 크기에 맞는 도매 가격의 씰링 솔루션입니다.

변형 코드 디코더

표준 모델 코드 외에도 301은 모델 번호의 접미사로 구분되는 두 가지 형상 변형으로 제공됩니다. 아래 디코더는 주문 라인에서 각 접미사의 의미를 설명합니다.

변형 코드	설명
접미사 없음	표준 301 형상 - 기본 글랜드 및 벨로우즈 프로파일은 해당 샤프트 직경에서 대부분의 OEM 펌프 캐비티에 맞습니다.
P	정밀 글랜드 변형 - 펌프 주물이 표준과 다른 캐비티 프로파일을 가질 때 사용되는 대체 글랜드 외부 직경 및 리세스 깊이. 내부 벨로우즈와 면이 동일합니다.
L	긴 길이 변형 — 더 깊은 스터핑 박스가 있는 펌프의 축 길이가 확장되었습니다. 해당 샤프트 크기에서 표준과 동일한 글랜드 직경.

예: 301-15는 표준 15mm 샤프트 변형입니다. 301-15P는 정밀 글랜드 형상과 동일한 샤프트 크기입니다. 둘 다 동일한 Qixing 재고에서 배송되므로 OEM 구매자는 별도의 MOQ 약정 없이 동일한 구매 주문에 표준 코드와 변형 코드를 혼합할 수 있습니다.

301 고무 벨로우즈 기계적 씰 사양

매개변수	값	매개변수	값
축 직경	6mm ~ 70mm	고정된 얼굴	세라믹 / SiC
온도	-20°C ~ +100°C	회전면	탄소 / SiC
압력	≤ 0.5MPa	벨로우즈 엘라스토머	NBR / EPDM
샤프트 속도	10m/초 이하	스프링과 금속	SS304
건설	단일 끝 고무 벨로우즈, 간단한 드라이브	표준 크기	P / L 변형을 포함한 38개 이상의 코드

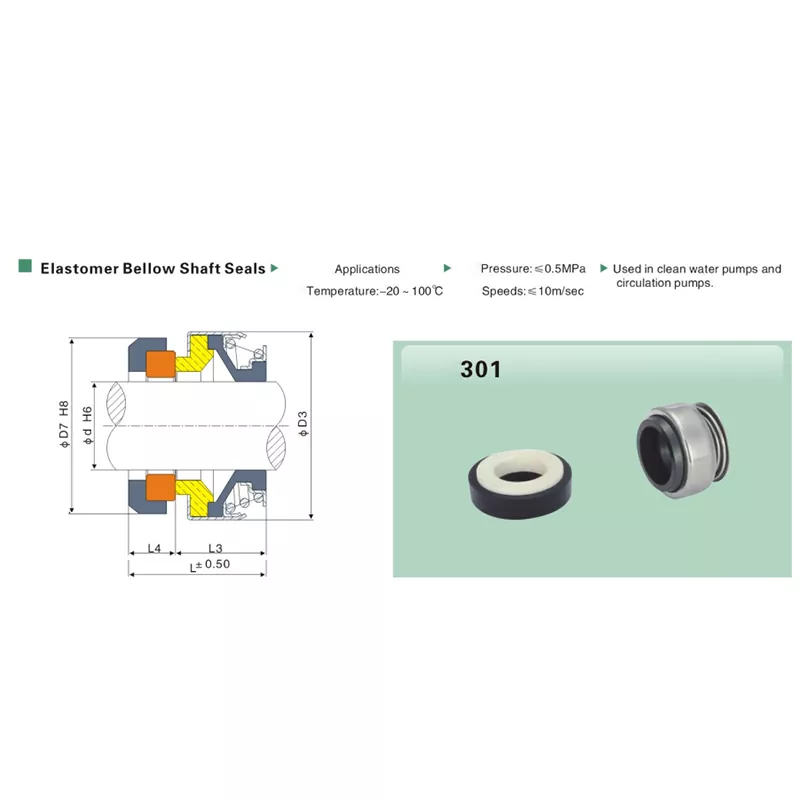

치수 차트 - 38개의 표준 크기

모든 치수는 밀리미터 단위입니다. 샤프트 크기 적용 범위를 확인하십시오. 6에서 28까지의 모든 정수 mm가 표시되고(해당하는 경우 변형 코드 포함) 상용 펌프 샤프트 직경 자체가 더 거친 더 큰 크기의 경우 2mm 및 5mm 단계로 증분 이동합니다.

모델	d	D3	D7	L	L3	L4
301-6	6	18.0	22.0	15.0	11.0	4.0
301-8	8	18.0	22.0	15.0	11.0	4.0
301-8L	8	24.0	26.0	19.0	11.0	8.0
301-10	10	24.0	26.0	21.0	13.0	8.0
301-11	11	24.0	26.0	21.0	13.0	8.0
301-12	12	24.0	26.0	21.0	13.0	8.0
301-13	13	24.0	26.0	18.5	13.0	5.5
301-14P	14	27.5	28.5	21.0	13.0	8.0
301-14	14	32.0	29.5	21.0	13.5	7.5
301-15P	15	27.5	30.0	21.0	13.0	8.0
301-15	15	32.0	29.5	21.0	13.5	7.5
301-16P	16	27.5	30.0	21.0	13.0	8.0
301-16	16	32.0	29.5	21.0	13.5	7.5
301-16L	16	32.0	42.0	21.0	13.5	8.0
301-17	17	39.0	42.0	21.0	13.0	8.0
301-18	18	39.0	42.0	21.0	13.0	8.0
301-19	19	39.0	42.0	21.0	13.0	8.0
301-20P	20	35.0	38.0	21.0	13.0	8.0
301-20	20	39.0	42.0	21.0	13.0	8.0
301-20L	20	42.0	45.0	23.0	13.0	10.0
301-22	22	39.0	42.0	21.0	13.0	8.0
301-22P	22	39.0	45.0	21.0	13.0	10.0
301-23	23	47.0	50.0	23.5	13.5	10.0
301-24	24	47.0	50.0	23.5	13.5	10.0
301-25	25	47.0	50.0	23.5	13.5	10.0
301-25P	25	42.0	45.0	23.5	13.5	10.0
301-26	26	47.0	50.0	23.5	13.5	10.0
301-27	27	47.0	50.0	23.5	13.5	10.0
301-28	28	47.0	50.0	25.0	15.0	10.0
301-30	30	54.0	57.0	25.0	15.0	10.0
301-32	32	54.0	57.0	25.0	15.0	10.0
301-35	35	60.0	63.0	26.0	16.0	10.0
301-38	38	65.0	68.0	30.0	18.0	12.0
301-40	40	65.0	68.0	30.0	18.0	12.0
301-45	45	70.0	73.0	32.0	20.0	15.0
301-50	50	85.0	88.0	38.0	23.0	15.0
301-55	55	85.0	88.0	38.0	23.0	15.0
301-60	60	105.0	110.0	45.0	30.0	15.0
301-65	65	105.0	110.0	45.0	30.0	15.0
301-70	70	105.0	110.0	47.0	32.0	15.0

OEM 펌프 빌더가 301을 지정하는 이유

OEM 펌프 제작은 MRO 교체와는 다른 소싱 문제입니다. 펌프 설계자는 임펠러 보어와 모터 커플링을 위해 선택한 정확한 샤프트 직경에 맞는 씰이 필요합니다. 씰 제조업체에 편리한 것이 아니라 나머지 펌프 자재 명세서에 따라 결정되는 11mm 또는 17mm와 같은 특이한 크기인 경우가 많습니다. 301의 세 가지 점은 OEM 친화적인 선택입니다.

모든 일반적인 샤프트 크기가 비축되어 있습니다.

301은 6, 8, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 23, 24, 25, 26, 27, 28, 30, 32, 35, 38, 40, 45, 50, 55, 60, 65 및 70mm를 표준 스톡으로 선택하고 P 및 L 변형도 선택 가능합니다. 다른 카탈로그에서는 펌프 설계자가 씰에 맞게 샤프트를 재설계하도록 강요하는 반면, 301에서는 씰이 샤프트에 맞도록 합니다.

OEM 수량에 따라 도매 가격이 조정됩니다.

약정 수량을 갖춘 301 고무 벨로우즈 기계식 씰 스케일에 대한 연간 계약 가격입니다. 연간 5,000~50,000개를 배송하는 펌프 플랫폼은 단위당 비용이 밴드로 떨어지므로 조달 팀에 정당화가 필요한 품목이 되기보다는 씰이 전체 펌프 BOM으로 사라질 수 있습니다.

다년간의 프로그램에 대한 BOM 안정성

Qixing은 일년 내내 38개 이상의 모든 크기 코드에 걸쳐 301개의 재고를 보유하고 있으며 연간 계약에 따라 OEM 플랫폼에 대해 BOM-안정적인 가격을 약속합니다. 이는 단일 씰 크기가 할당으로 이동해도 생산 라인이 중단되지 않으며 36개월 펌프 플랫폼 프로그램에서 예산과 실제 비용 사이에 예상치 못한 비용 변화가 없음을 의미합니다.

OEM 애플리케이션 제공

가정용 부스터 펌프 - 물 공급, 압력 탱크 순환, 주방 및 욕실 공급
기기 펌프 - 식기 세척기 배수, 세탁물 순환, HVAC의 응축수 제거
수영장 및 스파 장비 - 수영장 순환, 스파 여과, 장식용 물 기능
정원 및 관개 - 소형 전기 관개 펌프, 분수 펌프, 정원 부스터 펌프
수족관 및 연못 — 수족관 리턴 펌프, 연못 순환, 양식장 통기
소형 상업용 펌프 - 커피 머신 보일러, 자동 판매기 순환기, 에스프레소 스팀 시스템
경공업 냉각 - 공작 기계, 용접 세트, 레이저 절단기의 소형 샤프트 냉각수 펌프

Qixing이 대량 301 생산을 실행하는 방법

301은 Qixing 고무 벨로우즈 메카니칼 씰 제품군에서 가장 많이 생산되는 제품입니다. 표준 크기는 개별 구매 주문이 아닌 월별 일정에 따라 주문하는 OEM 계정에 팔레트 수량 배치로 배송됩니다. 연간 계약량을 예측하기 위해 생산된 모든 공통 샤프트 크기인 시리즈 생산이 진행되며 완성된 재고는 일정 릴리스에 맞춰 직접 피킹할 수 있도록 크기별로 구분된 상자에 보관됩니다.

면은 단색 조명 테이블에서 0.0009mm 이하의 평탄도로 랩핑되고 모든 배치에서 검증됩니다. 고무 벨로우즈 부품은 조립 전 압축 영구 변형, 경도계 및 신장률에 대해 일괄 테스트를 거쳤습니다. 완성된 각 301은 배송 단계에서 치수를 확인하고 계약 시 구매자의 브랜드가 확인된 OEM 개인 상표 상자에 포장됩니다.

표준 품질 문서(적합성 인증서, 치수 검사 기록, 재료 인증서)가 각 릴리스와 함께 제공됩니다. 추가 샘플 단위, 입회 샘플 테스트 실행 또는 사전 생산 검증이 필요한 OEM 인증 프로그램은 별도의 라인으로 견적되며 일반적으로 시작 후 30~45일 내에 완료됩니다.

301의 OEM 도매 가격

펌프 플랫폼 사양(모델 변형별 샤프트 크기 분포, 연간 단위 볼륨, 포장 요구 사항)을 Qixing에 보내면 OEM 팀이 영업일 기준 2일 이내에 연간 계약 가격표를 반환합니다. Qixing 301 고무 벨로우즈 기계식 씰은 전 세계 OEM 펌프 제작자에게 도매로 공급됩니다. 당일 견적, 팔레트 재고 가용성, 12~36개월 프로그램에 대한 BOM 안정적인 가격. 전체 크기 범위에 대해 도매 가격을 받으려면 중국 공장에서 직접 301을 구입하십시오.
