1 고무 벨로 기계적 밀봉

Qixing은 맞춤형 씰링 솔루션을 제공하는 전문 1 고무 벨로우 기계적 씰 제조업체 및 공급업체입니다. 이 엘라스토머 벨로우즈 샤프트 씰은 -20°C ~ +120°C의 작동 범위, 최대 1.4MPa의 압력 및 최대 15m/s의 슬라이딩 속도로 깨끗한 물, 하수, 오일 및 기타 부식성 유체에 적합합니다.

문의 보내기

제품 설명

Model 1 제품군은 d, D3, D7, L3 및 L4에 대한 치수 참조와 함께 5/8인치부터 3인치까지 분수인치 크기로 제공됩니다. 교체 프로젝트의 경우 올바른 샤프트 크기가 사용 가능한 방사형 및 축방향 설치 공간과도 일치해야 하기 때문에 이러한 치수는 모델 이름보다 더 유용합니다.

이로 인해 Model 1은 교체 프로젝트에 특히 실용적입니다. 유통업체와 유지 관리 팀은 가장 가까운 크기를 식별하고 D3/D7 및 L3/L4를 이전 씰과 비교한 다음 생산 전에 작동 매체와 작동 조건을 확인할 수 있습니다.

기술 사양

목	기술 데이터
제품군	엘라스토머 벨로 샤프트 씰
작동 온도	-20°C ~ +120°C
최대 압력	1.4MPa 이하
최대 슬라이딩 속도	15m/초 이하
나열된 미디어	깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체
고정 벨소리 코드	V1 / Q1 / Q2 / U2 / U1
로터리 벨소리 코드	B / A / U2 / Q2 / Q1 / U1
보조 봉인 코드	P / E / V
스프링 및 금속 부품 코드	F / G

디자인 및 설치 세부정보

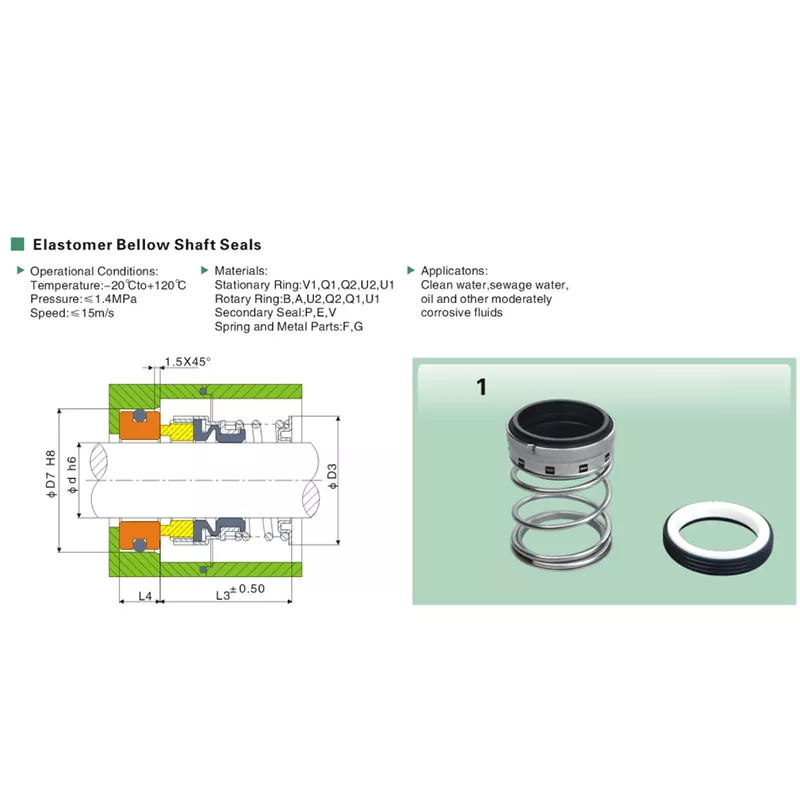

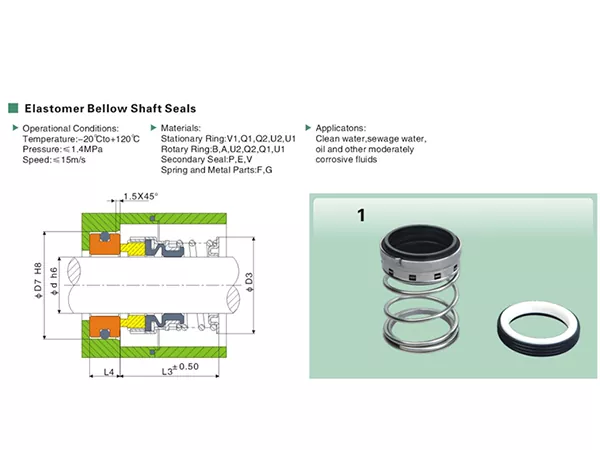

Model 1은 엘라스토머 벨로우즈 회전 어셈블리, 코일 스프링 및 고정 시트를 사용합니다. 주요 설치 치수에는 D3, D7, L3 및 L4와 1.5 × 45° 모따기 기준이 포함됩니다. 주문하기 전에 이러한 치수를 확인하면 교체 불일치 및 설치 재작업을 줄이는 데 도움이 됩니다.

재료 코드: 매체를 사용하여 선택을 유도하세요

재료 옵션은 선택 코드로 식별됩니다. 이미 알려진 필수 코드를 사용하거나 Qixing이 적합한 재료 조합을 검토할 수 있도록 작동 매체 및 작동 조건을 제공하십시오.

고정 링: V1 / Q1 / Q2 / U2 / U1
로터리 링: B / A / U2 / Q2 / Q1 / U1
보조 씰: P / E / V
스프링 및 금속부품 : F / G

견적의 경우 필요한 코드를 이미 알고 있는 구매자가 직접 보낼 수 있습니다. 코드를 알 수 없는 경우 Qixing은 최종 재료 조합이 확인되기 전에 유체 및 작동 조건을 검토할 수 있습니다.

애플리케이션 노트

1 고무 벨로우 메카니컬 씰은 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다. 실제 호환성은 고체 함량, 첨가제, 농도 및 온도에 대해 확인해야 합니다. 이러한 조건은 응용 분야마다 크게 다를 수 있기 때문입니다.

나열된 매체 외부 또는 명시된 온도 또는 압력 한계에 가까운 애플리케이션의 경우 RFQ와 함께 실제 매체 및 사용 조건을 보내 생산 전에 재료 선택을 확인할 수 있습니다.

교체 매칭: 기존 씰을 폐기하기 전에 측정

알고 있는 경우 샤프트 직경 d와 분수 인치 크기를 기록합니다.
D3 및 D7을 측정하여 방사형 설치 범위를 확인합니다.
L3, L4를 측정하여 축 방향 설치 공간을 확인합니다.
전체 회전 어셈블리와 고정 시트를 별도로 촬영합니다.
작동 매체, 온도, 압력 및 샤프트 속도를 기록하십시오.
눈에 보이는 모델 마킹이나 재료 코드를 측정값과 함께 보내십시오.

Qixing이 모델 1의 RFQ를 처리하는 방법

견적요청 품목	보낼 내용	중요한 이유
크기	축 직경/소수 크기	기본 행을 선택합니다.
치수	D3, D7, L3, L4	설치 적합성을 확인합니다.
중간	실제 유체	지원서 및 자료 검토를 지원합니다.
온도	보통 / 최대	-20°C ~ +120°C와 비교하세요.
압력	보통 / 최대	1.4 MPa 이하와 비교하십시오.
속도	샤프트 또는 슬라이딩 속도	15m/s 이하와 비교해 보세요.
오래된 물개	사진, 샘플 또는 도면	대체 매칭에 도움이 됩니다.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 모델 1 시리즈의 경우 당사 공장에서는 크기 참조, 치수, 기존 샘플 또는 도면을 바탕으로 작업하고 견적 전에 해당 정보를 실제 작동 조건과 결합할 수 있습니다.

이는 이전 모델 마킹이 불완전한 교체 프로젝트에 특히 유용합니다. Qixing은 차원 및 애플리케이션 정보를 사용하여 보편적인 호환성을 주장하지 않고도 맞춤형 매칭을 지원할 수 있습니다.

자주 묻는 질문

1 고무 벨로우 기계적 씰의 크기는 무엇입니까?

사용 가능한 크기는 5/8인치부터 3인치까지이며 샤프트 직경은 15.875mm부터 76.2mm까지입니다.

Model 1 씰의 작동 한계는 무엇입니까?

작동 범위는 -20°C ~ +120°C이며 최대 압력은 1.4MPa이고 슬라이딩 속도는 최대 15m/s입니다.

Model 1에는 어떤 미디어가 나열되어 있나요?

깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체.

교체하려면 어떤 치수를 확인해야 합니까?

키 교체 치수에는 d, D3, D7, L3 및 L4가 포함됩니다. 주문하기 전에 이 값을 기존 설치와 비교하십시오.

샤프트 직경만 사용해서 주문할 수 있나요?

샤프트 직경은 크기 범위를 식별하지만 교체 프로젝트의 경우 D3, D7, L3 및 L4도 확인해야 합니다.

어떤 재료 옵션을 사용할 수 있나요?

사용 가능한 재료 선택은 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 코드로 지정됩니다. 적절한 조합을 확인하는 데 도움이 필요하면 Qixing에 문의하세요.

Qixing은 샘플을 사용하여 대체 제품을 제조할 수 있나요?

Qixing은 맞춤형 매칭을 위한 작동 조건과 함께 샘플, 도면, 사진 및 치수를 검토할 수 있습니다.

이 씰은 부식성 화학물질에 적합합니까?

부식성 서비스의 경우 실제 화학물질 및 작동 조건을 제공하여 생산 전에 재료 조합을 검토할 수 있습니다.

RFQ에 무엇을 포함해야 합니까?

샤프트 크기, D3/D7/L3/L4 치수, 매체, 온도, 압력, 속도 및 이전 씰 사진이나 모델 표시를 보내십시오.

Qixing은 OEM 주문을 지원합니까?

예. Qixing은 치수, 샘플, 도면 및 운영 데이터를 기반으로 OEM 및 교체 요구 사항을 검토할 수 있습니다.

모델 1 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing을 향한 Model 1 명칭을 사용합니다.

모델	d	D3	D7	L3	L4
1-5/8"	15.875	27.76	31.75	10.29	33.52
1-3/4"	19.05	30.6	34.93	10.29	33.52
1-7/8"	22.225	35	38.1	10.29	35.13
1-1"	25.4	39	41.28	11.11	39.87
1-1 1/8"	28.575	41	44.45	11.11	41.48
1-1 1/4"	31.75	45	47.63	11.11	41.48
1-1 3/8"	34.925	49	50.8	11.11	43.05
1-1 1/2"	38.1	51	53.98	11.11	43.05
1-1 5/8"	41.275	58	60.33	12.7	51
1-1 3/4"	44.45	61	63.5	12.7	51
1-1 7/8"	47.625	63.8	66.68	12.7	54.17
1-2"	50.8	68	69.85	12.7	54.17
1-2 1/8"	53.9	71.42	76.2	14.27	60.53
1-2 1/4"	57.1	74.6	79.38	14.27	60.53
1-2 3/8"	60.3	77.77	82.55	14.27	63.7
1-2 1/2"	63.5	80.95	85.73	14.27	63.7
1-2 5/8"	66.6	85.73	85.73	15.9	70.05
1-2 3/4"	69.8	88.9	88.9	15.9	70.05
1-2 7/8"	73	92.08	95.25	15.9	73.2
1-3"	76.2	95.25	98.43	15.9	73.2
