2100 고무 벨로 기계적 밀봉

대부분의 고무 벨로우즈 메카니칼 씰은 1.0 MPa 압력과 13 m/s 샤프트 속도에서 작동을 멈춥니다. 이는 깨끗한 물과 가벼운 순환 작업을 위해 제작된 단일 스프링 설계의 작동 천장입니다. 그 봉투 위에는 표면이 과열되고 벨로우즈가 돌출되며 몇 달 안에 봉인이 실패합니다. Qixing 2100 고무 벨로우즈 기계식 씰은 표준 고무 벨로우즈 씰이 작동하지 않는 곳(1.8MPa, 15m/s, 샤프트 크기 10mm ~ 100mm)에서 작동하도록 설계되었습니다.

문의 보내기

제품 설명

단일 스프링 고무 벨로우즈 설계가 여전히 상업적으로 적합하지만 펌프가 카탈로그 조건보다 더 강하게 작동하는 산업 공정 펌프, 중압 화학 물질 이송 스키드 및 정유 유틸리티 서비스의 경우 2100 고무 벨로우 기계적 씰이 업그레이드 경로입니다. 중국 Qixing 공장에서 직접 구매하세요. 당일 견적, 공장 가격, 전 세계 OEM 및 도매 공급이 가능합니다.

2100이 고무 벨로우즈 제품군에 속해 있는 곳

압력-속도 맵에 듀티 포인트가 표시되면 기계적 씰 선택이 명확해집니다. 아래 표는 저부하용, 범용, 산업 표준, 산업용 중부하용, 가혹한 용도로 구분된 고무 벨로우즈 메카니컬 씰 제품군을 보여줍니다. 2100은 산업이 밀집된 지역을 차지합니다.

PV존	압력	속도	적합한 씰 유형	일반적인 서비스
경량	≤ 0.5MPa	≤ 5m/s	기본 단일 고무 벨로우즈	가정용 및 HVAC 순환 펌프
범용	1.0MPa 이하	10m/초 이하	표준 고무 벨로우즈	정수 부스터 및 이송 펌프
산업 표준	1.0MPa 이하	13m/초 이하	Z1 / 일반형 21형 봉투	일반 산업용 펌프 사용
산업용 중공업	1.8MPa 이하	15m/초 이하	2100 작동 영역	산업 공정 및 화학물질 이송 펌프
가혹한 업무	> 1.8MPa	> 15m/초	다중 스프링 891 / H7N	정유, 석유 및 가스, 고압 공정

독서노트 2개. 첫째, 영역은 실제 적용에서 겹칩니다. 8m/s에서 1.5MPa 듀티는 산업 표준 씰로 실행될 수 있지만 산업이 무거운 2100에서는 더 보수적으로 지정됩니다. 둘째, 산업이 무거운 것과 가혹한 듀티 사이의 경계는 단일 스프링 고무 벨로우즈 구조와 다중 스프링 구조 사이의 경계이기도 합니다. 1.8MPa 또는 15m/s 이상의 속도에서 Qixing은 고무 벨로우즈 설계를 설계 한계를 넘어서는 것보다 891 다중 스프링 제품군으로 이동할 것을 권장합니다.

2100 고무 벨로우즈 기계적 밀봉 사양

매개변수	값	매개변수	값
축 직경	10mm ~ 100mm	고정된 얼굴	SiC/TC/세라믹
온도	-20°C ~ +120°C	회전면	탄소 / SiC / TC
압력	1.8MPa 이하	벨로우즈 엘라스토머	NBR/EPDM/FKM
샤프트 속도	15m/초 이하	스프링과 금속	SS304 / SS316 / 하스텔로이
건설	다중 스프링이 있는 단일 끝 고무 벨로우즈	제국 크기	요청 시 3/8" ~ 4"로 제공 가능

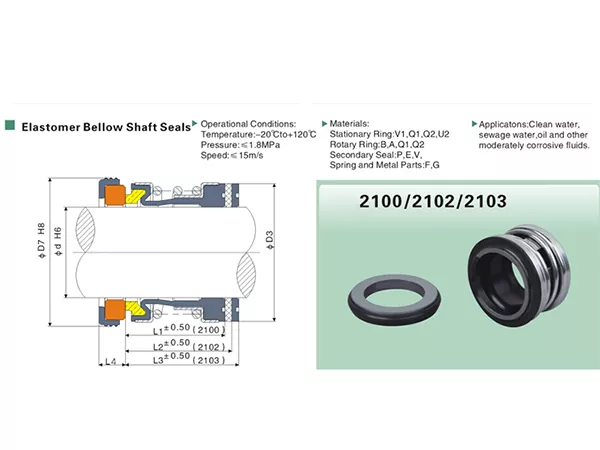

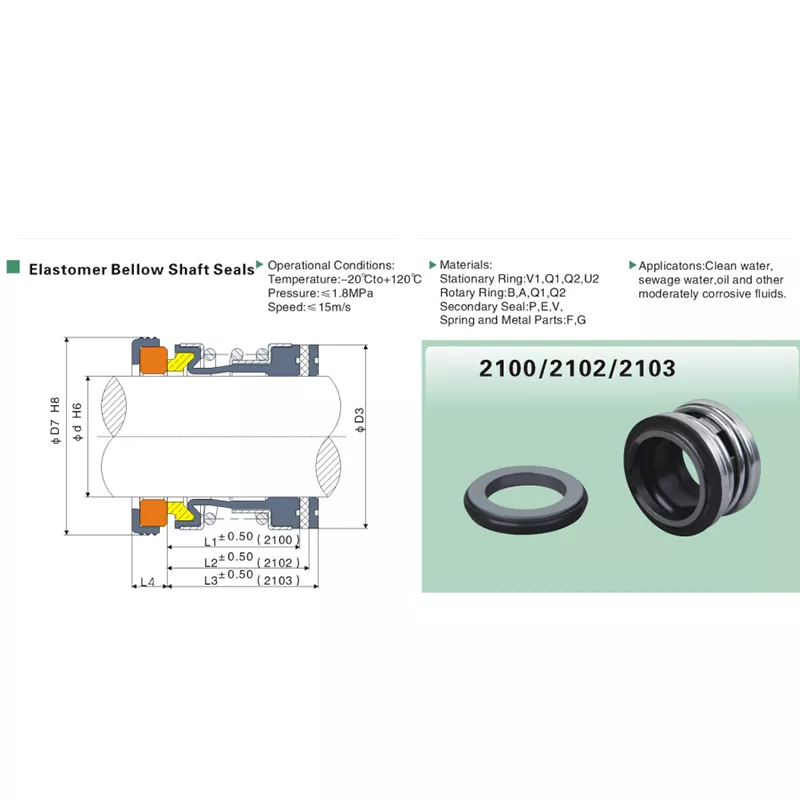

치수 차트

모든 치수는 밀리미터 단위입니다. 2100은 표준 카탈로그 재고로 미터법 크기 10mm ~ 100mm로 제공됩니다. 요청 시 3/8인치에서 4인치까지의 영국식 분수 크기를 사용할 수 있습니다. 재고가 없는 크기의 경우 일반적으로 리드 타임은 15~25일입니다.

모델	d	D7	D6	D3	L4	L1	L2
2100-10	10	20	21	5	15.2	27.7	35.2
2100-12	12	22	23	6	15.2	26.7	34.2
2100-14	14	24	25	6	15.2	29.2	34.2
2100-15	15	25	26	6	15.2	29.2	34.2
2100-16	16	26	27	6	15.2	29.2	34.2
2100-18	18	32	33	6	20.2	31.7	39.2
2100-20	20	34	35	6	20.2	31.7	39.2
2100-22	22	36	37	6	20.2	31.7	39.2
2100-24	24	38	39	6	20.2	34.2	44.2
2100-25	25	39	40	6	20.2	34.2	44.2
2100-28	28	42	43	6	26.2	36.7	44.2
2100-30	30	44	45	8	26.2	36.7	43.2
2100-32	32	47	48	8	26.2	35.7	48.2
2100-33	33	47	48	8	26.2	34.7	48.2
2100-35	35	49	50	8	26.2	37.2	47.2
2100-38	38	54	56	8	26.2	37.2	47.2
2100-40	40	56	58	9	30.2	35.2	52.2
2100-43	43	59	61	9	30.2	35.2	52.2
2100-45	45	61	63	10	30.2	35.2	52.2
2100-48	48	64	66	10	30.2	35.2	52.2
2100-50	50	66	70	10	30.2	37.7	50.2
2100-55	55	75	78	13	30.2	42.7	60.2
2100-60	60	80	80	12	33.2	40.7	58.2
2100-65	65	85	85	12	33.2	40.7	60.2
2100-70	70	92	92	12	33.2	48.2	68.2
2100-75	75	97	97	12	40.2	47.7	68.2
2100-80	80	104	105	14	40.2	47.7	77.7
2100-85	85	109	110	14	40.2	52.7	77.7
2100-90	90	114	115	14	40.2	52.7	77.7
2100-95	95	119	120	14	40.2	52.7	77.7
2100-100	100	124	125	14	40.2	52.7	77.7

2100 주소의 일반적인 오류 모드

네 가지 고장 모드는 표준 고무 벨로우즈 기계식 씰이 설계된 PV 범위를 넘어설 때 발생하는 거의 모든 조기 고장을 설명합니다. 2100은 다음을 중심으로 설계되었습니다.

실패 모드: 압력을 받는 벨로우즈 압출

근본 원인:샤프트 슬리브에 대해 압축된 엘라스토머 벨로우즈가 작동 틈으로 압착되어 찢어져 즉시 누출이 발생합니다. 표준 NBR 또는 EPDM 벨로우즈를 사용하는 경우 1.0 MPa 이상의 압력에서 공통입니다.

2100이 이를 해결하는 방법:2100 벨로우 프로파일은 고응력 숄더에서 강화되었으며 FKM 컴파운드는 1.2 MPa 이상의 압력에 대해 표준으로 제공됩니다. 벨로우즈 형상은 압력 하중을 접착 라인에 집중시키는 대신 분산시킵니다.

고장 모드: 고속에서 페이스 과열

근본 원인:카본과 세라믹 표면은 PV 제품에 비례하여 마찰열을 발생시킵니다. 샤프트 속도가 13m/s를 초과하면 표준 면 쌍이 씰 챔버의 열 방출 성능을 초과하고 면에 유약이 생기거나 균열이 발생합니다.

2100이 이를 해결하는 방법:2100은 세라믹/카본이 아닌 SiC/SiC 또는 TC/SiC 페이스 페어링을 표준으로 제공합니다. 실리콘 카바이드와 텅스텐 카바이드는 세라믹보다 약 5~10배 빠르게 열을 방출하여 페이스 인터페이스를 최대 15m/s 엔벨로프의 열 허용 범위 내로 유지합니다.

고장 모드: 사이클링 압력 하에서의 스프링 피로

근본 원인:표준 고무 벨로우즈 씰의 스테인리스 코일 스프링은 설계 압력에서 최대 1,000만 주기에 적합한 크기입니다. 빈번한 시작-정지 주기로 1.5~1.8MPa에서 작동하는 펌프는 표면이 마모되기 전에 스프링을 피로하게 만듭니다.

2100이 이를 해결하는 방법:Qixing 2100은 상부 PV 엔벨로프에 맞는 크기의 여러 스프링(단일 나선형 스프링이 아님)을 사용하여 부하를 분산하고 피로 수명을 일반적으로 3천만 주기로 연장합니다. SS316 및 Hastelloy 스프링 옵션은 염화물 및 화학물질 서비스에 사용할 수 있습니다.

고장 모드: 샤프트 슬리브의 드라이브 칼라 슬립

근본 원인:고무 벨로우즈 자체가 슬리브의 억지끼움을 통해 회전면을 구동합니다. 높은 토크(고압 × 샤프트 속도)에서 고무가 슬리브에서 미끄러지고 페이스가 회전 구동을 잃고 씰이 열립니다.

2100이 이를 해결하는 방법:2100 드라이브 칼라는 고무 마찰에만 의존하지 않고 포지티브 결합 키를 사용하여 슬리브에 기계적으로 고정됩니다. 정격 PV 범위 내에서 작동 조건에 관계없이 미끄러짐이 제거됩니다.

서비스 심각도별 산업 및 애플리케이션

적당히 까다로운 서비스

수처리, 경화학 서비스, 식품 및 음료 가공, 제약 CIP 루프 및 표준 고무 벨로우즈 씰이 PV 천장에 가깝게 밀린 HVAC 공장실의 산업용 부스터 및 이송 펌프.

까다로운 서비스

정유소 유틸리티 펌프(냉각수, 산성수 이송), 펄프 및 제지 원료 펌프, 최대 1% TSS를 포함한 광산 슬러리 이송, 해양 해수 냉각 펌프 및 중간 농도의 내화학성 산업용 이송.

OEM 펌프 제작 서비스

설계 펌프 의무가 2100 PV 구역 내에 속하고 구매자가 연간 대량 가격으로 개인 상표 또는 브랜드가 없는 공급 계약을 원하는 OEM 펌프 플랫폼에 도매 2100 고무 벨로우즈 기계적 씰 공급.

Qixing이 상부 PV 포락선을 위해 2100을 구축하는 방법

세 가지 생산 결정은 Qixing 2100을 동일한 공칭 치수의 일반 고무 벨로우즈 기계식 씰과 분리합니다. 첫째, 스프링 야금은 물과 온화한 서비스를 위한 SS304, 염화물 노출을 위한 SS316, 화학 서비스를 위한 Hastelloy C 순서의 작동 조건과 일치합니다. 스프링 하중은 치수 검사 단계에서 마스터 게이지에 대해 배치별로 검증됩니다.

둘째, 페이스 소재는 업그레이드보다는 기본적으로 하드 페어링 쪽으로 편향되어 있습니다. 범용 고무 벨로우즈 씰이 세라믹/카본으로 배송되는 경우 구매자가 소프트 페어링을 지정하지 않는 한 Qixing 2100은 SiC/SiC 또는 TC/SiC를 배송합니다. 더 어려운 기본값은 상단 PV 엔벨로프를 통해 씰을 전달하는 것입니다. 면 평탄도는 0.0009mm 이하로 랩핑되고 조립 전에 광학적으로 검증됩니다.

셋째, 완성된 모든 2100은 포장 전 2분간 물로 정격 압력의 1.5배에서 동적 테스트를 거쳤으며 테스트 결과는 장치 일련 번호와 함께 기록됩니다. OEM 및 인증 주문의 경우 적합성 인증서, 재료 인증서 및 치수 검사 보고서가 추가 비용 없이 배송물에 포함됩니다.

Qixing 2100 다이렉트 구매

펌프 작동 지점(압력, 샤프트 속도, 매체, 샤프트 직경, 온도)을 Qixing으로 보내면 응용 엔지니어링 팀은 견적 전에 2100 고무 벨로우즈 기계식 씰이 올바른 PV 구역 일치인지 확인합니다. 재고 크기는 3~7일 내에 배송됩니다. 15~25일 내에 OEM 맞춤형 구성이 가능합니다. 당일 공장 견적, 도매 및 OEM 가격, 전체 추적성 문서화. 중국 공장에서 직접 2100을 구매하려면 Qixing에 문의하세요.
