FBD 고무 벨로 기계적 씰

FBD 고무 벨로우즈 기계적 씰은 보조 씰링 및 보상 시스템의 일부로 엘라스토머 벨로우즈를 사용합니다. 컴팩트한 다중 스프링 설계와 비교하여 단일 스프링 배열은 FBD의 스프링 영역 주위에 상대적으로 개방된 구조를 제공하므로 적절한 펌프 작업에서 오염 및 막힘을 줄이는 데 도움이 됩니다.

회전 링은 벨로우즈가 토크를 전달하고 축 방향 움직임을 수용하는 동안 유용한 부동 움직임을 유지하도록 설계되었습니다. 교체 프로젝트의 경우 생산 전에 샤프트 크기를 주 반경 및 축 치수와 함께 확인해야 합니다.

주요 특징

• 단일 스프링 고무 벨로우즈 기계적 밀봉.
• 엘라스토머 벨로우즈는 2차 밀봉 및 축 보상 기능을 제공합니다.
• 개방형 단일 스프링 구조는 스프링 막힘 위험을 줄이는 데 도움이 됩니다.
• 광범위한 펌프 교체 및 OEM 응용 분야에 적합합니다.
• 다양한 씰 표면, 엘라스토머, 스프링 및 금속 재료 조합이 가능합니다.
• 물, 기름, 기타 약부식성 유체 작업용으로 재질 확인 후 선택 가능합니다.
• 자세한 크기 참조는 치수 대체 일치를 지원합니다.
• Qixing은 치수, 샘플 및 장비 도면을 통한 맞춤형 매칭을 지원합니다.

기술 사양

재료 선택

FBD는 다양한 페이스, 시트, 엘라스토머 및 금속 재료로 구성할 수 있습니다. 올바른 조합은 실제 유체, 온도, 압력 및 속도에 따라 달라지므로 생산 전에 작업 조건을 확인해야 합니다.

• 씰 표면: SiC / TC / 탄소
• 고정 시트: Carbon / SiC / TC / Ceramic
• 엘라스토머: NBR/EPDM/바이톤
• 스프링: SS304 / SS316
• 금속 부품: SS304 / SS316

단일 스프링 구조가 중요한 이유

FBD를 선택하는 일반적인 이유는 단일 스프링 레이아웃입니다. 스프링이 샤프트 주위에 여러 개의 작은 코일로 나누어져 있지 않기 때문에 구조는 적절한 사용 조건에서 스프링 영역에 침전물이 쌓이는 경향이 적습니다. 또한 회전 어셈블리는 보상을 위해 축 이동을 유지하므로 씰이 작동할 때 면 접촉을 유지하는 데 도움이 됩니다.

신청 안내

FBD 고무 벨로우 기계적 씰은 물, 오일 및 기타 약한 부식성 유체를 처리하는 펌프 응용 분야에 일반적으로 사용됩니다. 재료 조합은 실제 매체에 맞게 선택해야 합니다. 예를 들어, 기계적 치수가 동일하더라도 물, 오일 및 화학 서비스에 대한 엘라스토머 호환성이 다를 수 있습니다.

고체, 농축 화학물질이 포함된 응용 분야 또는 상한 온도, 압력 또는 속도 제한 근처에서 작동하는 경우 생산 전에 구성을 검토할 수 있도록 전체 작업 조건을 제공하십시오.

올바른 FBD 씰을 선택하는 방법

• 샤프트 직경 또는 기존 FBD 크기를 확인하십시오.
• 회전 어셈블리와 고정 시트의 방사형 치수를 확인하십시오.
• 축 방향 설치 길이를 확인하십시오.
• 실제 작업 매체를 제공하십시오.
• 작동 온도, 압력 및 샤프트 속도를 제공합니다.
• 필요한 페이스, 시트, 엘라스토머 소재를 확인하세요.
• 교체 주문의 경우 선명한 사진, 오래된 샘플 또는 치수 도면을 보내주십시오.

교체 매칭

교체 작업의 경우 모델명만으로는 부족합니다. 샤프트 직경, 씰 외경, 시트 직경 및 축 길이를 기존 씰 또는 장비 도면과 비교해야 합니다. 이는 여러 제조업체가 FBD 스타일 지정을 사용하지만 약간 다른 치수 규칙을 게시하는 경우 특히 중요합니다.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. FBD 프로젝트의 경우 당사 공장에서는 운영 데이터, 샘플 및 도면을 기반으로 크기, 재료 및 교체 치수를 검토할 수 있습니다.

원래 모델 표시가 불완전한 경우 샤프트 크기와 주요 설치 치수를 제공하면 Qixing이 견적 및 생산 전에 일치를 위한 보다 명확한 기반을 확보할 수 있습니다.

자주 묻는 질문

FBD 고무 벨로우 메카니컬 씰(Rubber Bellow Mechanical Seal)은 어떤 유형의 씰입니까?

이는 펌프 및 교체 용도로 설계된 단일 스프링 엘라스토머 벨로우즈 기계적 씰입니다.

FBD가 단일 스프링을 사용하는 이유는 무엇입니까?

단일 스프링 레이아웃은 상대적으로 개방된 스프링 구조를 제공하며 적절한 서비스 조건에서 스프링이 막힐 위험을 줄이는 데 도움이 됩니다.

작동 온도 범위는 무엇입니까?

FBD는 선택한 재료에 따라 -20°C ~ +200°C의 온도에 맞게 구성할 수 있습니다.

최대 작동 압력은 얼마입니까?

나열된 최대 압력은 2.7MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

나열된 최대 슬라이딩 속도는 25m/s입니다.

씰 표면에는 어떤 재료를 사용할 수 있나요?

사용 가능한 페이스 옵션에는 SiC, 텅스텐 카바이드 및 탄소가 포함됩니다.

어떤 엘라스토머를 사용할 수 있나요?

일반적인 엘라스토머 옵션에는 NBR, EPDM 및 Viton이 포함됩니다.

FBD 씰은 어떤 유체를 처리할 수 있습니까?

일반적인 작업에는 물, 기름 및 기타 약한 부식성 유체가 포함됩니다. 최종 적합성은 선택한 재료와 실제 작동 조건에 따라 달라집니다.

교체 견적을 받으려면 어떤 정보를 제공해야 합니까?

샤프트 크기, 주요 치수, 작동 매체, 온도, 압력, 속도 및 기존 씰 사진, 샘플 또는 도면을 제공하십시오.

Can Qixing customize an FBD seal?

Qixing은 치수, 재료 및 작동 조건을 기반으로 맞춤형 및 교체 요구 사항을 검토할 수 있습니다.

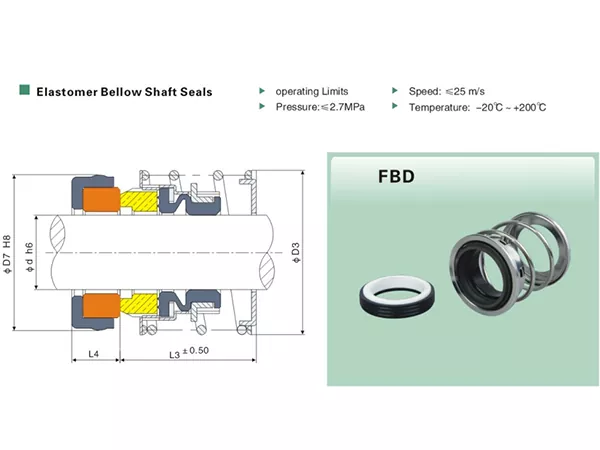

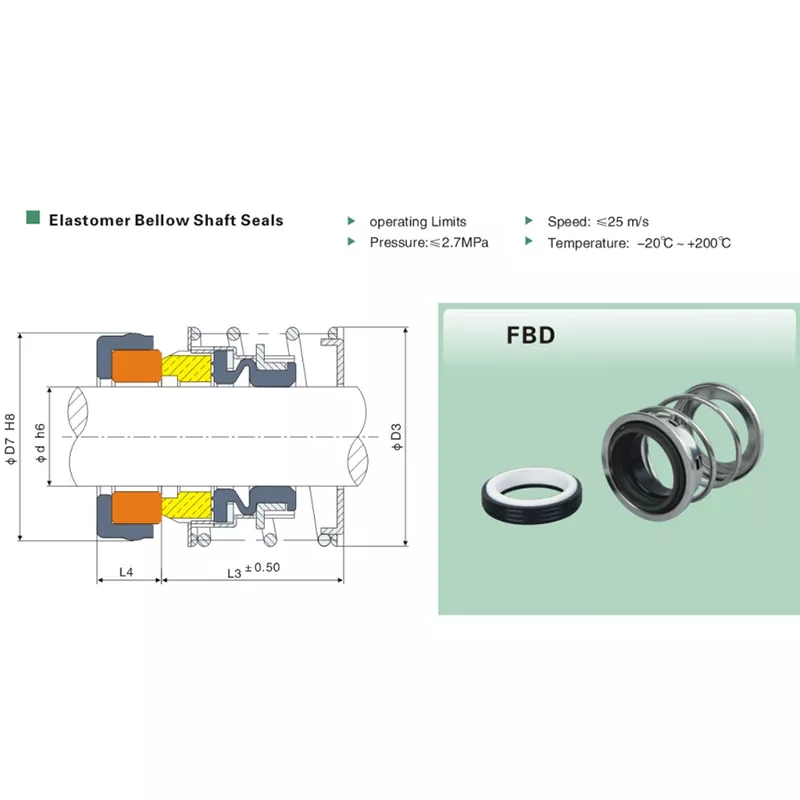

FBD Dimension Reference

아래 표에는 치수 일치를 위해 일반적으로 사용되는 FBD 크기 참조가 나와 있습니다. 최종 치수는 생산 전에 기존 설치와 비교하여 확인되어야 합니다.
