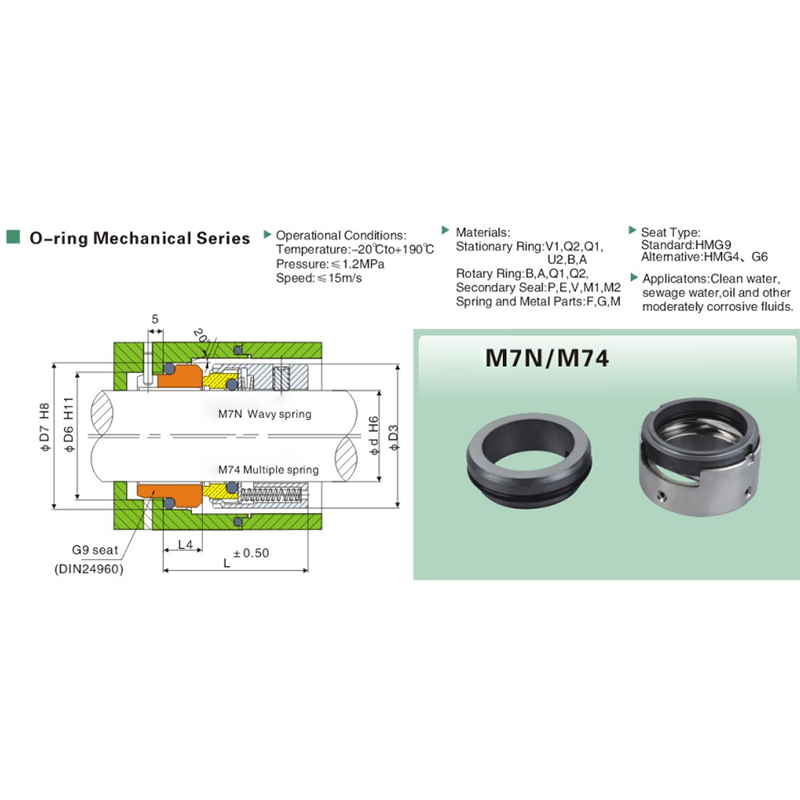

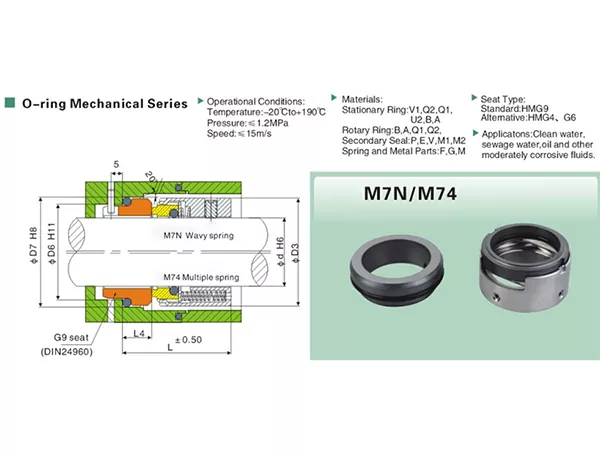

M7N 다중 스프링 기계적 씰

M7N 다중 스프링 기계적 씰은 O-링 2차 씰링 배열과 스프링 장착 회전 씰 구조를 사용합니다. 미터법 크기 범위가 넓기 때문에 치수 일치가 중요한 새로운 펌프 제작, 일상적인 유지 관리 및 교체 프로젝트에 실용적입니다.

M7N 크기 시스템은 14mm에서 100mm까지의 샤프트 직경을 포괄합니다. 교체 작업을 위해서는 샤프트 직경을 D3, D2, D1, d1, L1, L2, L3, L5 및 나사 고정 크기 M과 함께 확인해야 합니다. 생산 전에 이러한 치수를 일치시키면 모델명에만 의존하여 발생하는 설치 문제를 피할 수 있습니다.

주요 특징

• 산업용 펌프 응용 분야를 위한 O-링 기계적 밀봉.
• 사용 가능한 샤프트 직경 범위: 14-100mm.
• 작동 온도 범위: -20°C ~ +190°C.
• 최대 작동 압력: 1.2MPa.
• 최대 슬라이딩 속도: 15m/s.
• 표준 고정석: G9.
• 대체 고정 좌석: G6 및 G4.
• 씰 표면, 보조 씰, 스프링 및 금속 부품에 대한 다양한 재료 코드 옵션.
• 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 적합합니다.
• 자세한 측정항목 차원은 OEM 및 교체 매칭을 지원합니다.

기술 사양

재료 선택

M7N은 다양한 작동 조건에 대해 여러 가지 재료 코드 조합을 지원합니다. 최종 조합은 모델 번호만으로 선택하기보다는 실제 매체, 온도, 압력 및 속도에 따라 선택해야 합니다.

• 고정 링: V1 / Q1 / Q2 / U2 / B / A
• 로터리 링: B / A / Q1 / Q2
• 보조 씰: P / E / V / M1 / ​​M2
• 스프링 및 금속 부품: F / G / M

좌석 선택

G9는 M7N의 표준 고정 좌석이고, G6과 G4는 대체 좌석 옵션으로 제공됩니다. 교체 프로젝트의 경우 시트 구성이 설치 적합성에 영향을 미치기 때문에 시트 유형을 변경하기 전에 기존 고정 시트 치수를 확인해야 합니다.

신청 안내

M7N 멀티 스프링 기계식 씰은 깨끗한 물, 하수, 오일 및 기타 부식성이 있는 유체에 적합합니다. 하수, 오일 또는 부식성 서비스의 경우 실제 유체 구성 및 온도가 문의에 포함되어야 표면 및 2차 씰 재료를 검토할 수 있습니다.

애플리케이션이 상한 압력, 온도 또는 속도 제한에 가깝게 작동하는 경우 Qixing에서는 생산 전에 전체 작동 조건을 확인할 것을 권장합니다.

올바른 M7N 크기를 선택하는 방법

• 샤프트 직경을 확인하십시오. d.
• 사용 가능한 방사형 설치 공간을 기준으로 D3, D2 및 D1을 확인하십시오.
• 고정 및 좌석 배열은 d1을 확인하십시오.
• L1, L2, L3 및 L5를 기존 씰 또는 장비 도면과 비교하십시오.
• 나사 고정 크기 M을 확인하십시오.
• 실제 작업 매체를 제공하십시오.
• 작동 온도, 압력 및 속도를 제공합니다.
• 교체 주문의 경우 선명한 사진, 오래된 샘플 또는 치수 도면을 보내주십시오.

교체 매칭

교체 작업을 위해서는 M7N의 치수와 모델명이 일치해야 합니다. 샤프트 직경은 기본 크기를 식별하지만 반경 방향 치수, 축 길이 및 고정 세부 사항도 기존 설치와 일치해야 합니다.

치싱을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. M7N 프로젝트의 경우 당사 공장에서는 운영 데이터, 샘플 및 도면을 기반으로 크기, 시트 구성, 자재 요구 사항 및 교체 치수를 검토할 수 있습니다.

원래 모델 표시가 불완전한 경우 샤프트 크기와 주요 설치 치수를 제공하면 Qixing이 견적 및 생산 전에 제품 매칭을 위한 보다 명확한 기반을 확보할 수 있습니다.

자주 묻는 질문

M7N 멀티 스프링 메카니칼 씰에는 어떤 크기 범위를 사용할 수 있습니까?

M7N은 14mm ~ 100mm의 샤프트 직경에 사용할 수 있습니다.

작동 온도 범위는 무엇입니까?

작동 온도 범위는 -20°C ~ +190°C입니다.

최대 작동 압력은 얼마입니까?

최대사용압력은 1.2MPa입니다.

최대 슬라이딩 속도는 얼마입니까?

최대 슬라이딩 속도는 15m/s입니다.

M7N에는 어떤 고정 좌석이 표준인가요?

G9가 표준 좌석이고, G6과 G4가 대체 좌석으로 제공됩니다.

M7N에는 어떤 유체를 사용할 수 있나요?

일반적인 매체에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 포함됩니다.

교체하려면 어떤 치수를 확인해야 합니까?

d, D3, D2, D1, d1, L1, L2, L3, L5 및 고정 나사 M을 기존 설치와 비교하여 확인하십시오.

샤프트 직경으로만 주문할 수 있나요?

샤프트 직경은 기본 크기를 식별하지만 나머지 반경 및 축 치수도 확인해야 합니다.

Qixing이 기존 M7N 샘플과 일치할 수 있습니까?

예. Qixing은 작동 조건과 함께 샘플, 사진 또는 도면을 검토할 수 있습니다.

견적을 위해 어떤 정보를 제공해야 합니까?

샤프트 크기, 주요 치수, 작동 매체, 온도, 압력, 속도, 시트 요구 사항 및 사용 가능한 샘플 또는 도면을 제공하십시오.

M7N 치수표

치수는 밀리미터 단위입니다. 생산 전에 기존 설치와 비교하여 중요 치수를 확인하십시오.
