H74D 다중 스프링 기계적 씰

제품 사양에는 -20°C ~ +180°C의 작동 온도, 최대 2.5MPa의 압력 및 최대 15m/s의 슬라이딩 속도가 나열되어 있습니다. 깨끗한 물, 하수, 기름 및 기타 부식성 액체가 적용 매체로 나열됩니다. G92는 표준 고정 좌석이며 G9, G4 및 G6이 대안으로 나열되어 있습니다.

주요 특징

• O-링 보조 밀봉 기능이 있는 H74D 다중 스프링 기계적 밀봉.

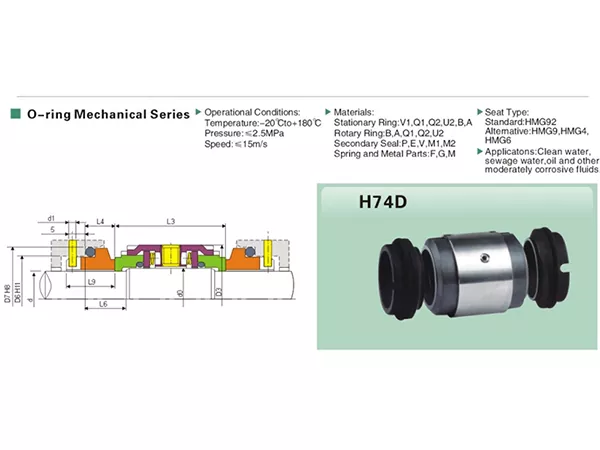

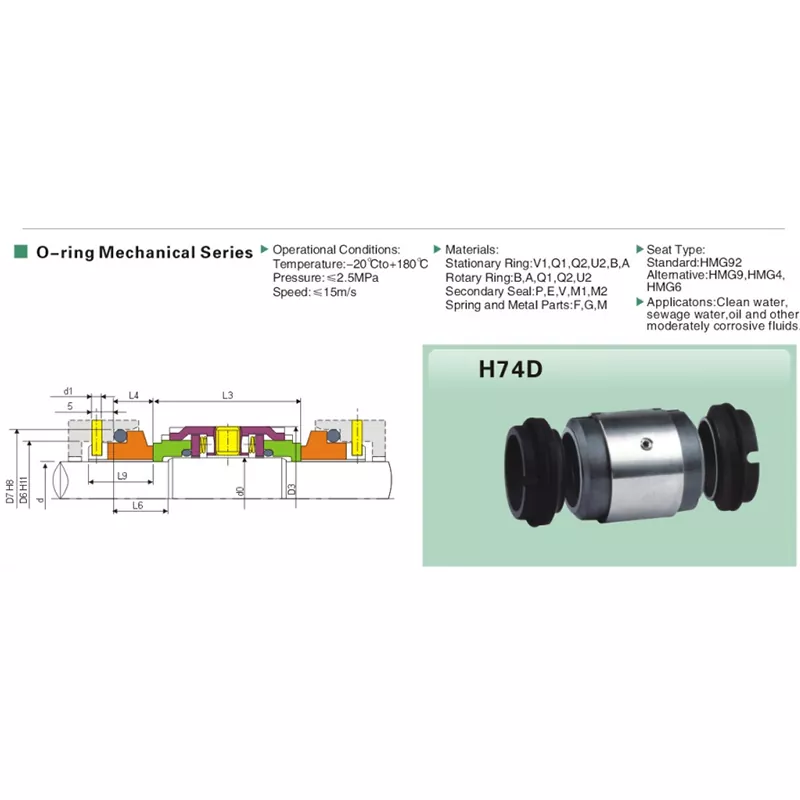

• 제품 사양 도면에 표시된 이중 기계적 씰 배열.
• 사용 가능한 샤프트 크기 범위: 14-100mm.
• 작동 온도 범위: -20°C ~ +180°C.
• 나열된 최대 작동 압력: 2.5MPa.
• 나열된 최대 슬라이딩 속도: 15m/s.
• 표준 좌석 유형: G92; 대체 좌석 유형: G9, G4 및 G6.
• 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 다양한 재료 코드 옵션이 나열되어 있습니다.
• 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 대해 등재되어 있습니다.
• 샤프트 크기, 매체 및 작동 조건에 따라 공장 맞춤화 및 제품 매칭이 논의될 수 있습니다.

기술 사양

응용

장비 취급을 위해 H74D 다중 스프링 기계적 씰을 고려할 수 있습니다.

• 정수
• 하수
• 기름
• 기타 부식성이 중간 정도인 유체

나열된 범주에 속하지 않는 매체의 경우 선택하기 전에 재료 호환성 및 작동 조건을 확인해야 합니다.

재료 선택

제품 사양은 재료 선택을 코드로 제공합니다. 지원되지 않는 재질 이름을 지정하지 않기 위해 이 페이지에서는 해당 코드를 나열된 대로 정확하게 유지합니다.

• 고정 링: V1 / Q1 / Q2 / U2 / B / A
• 로터리 링: B / A / Q1 / Q2 / U2
• 보조 씰: P / E / V / M1 / ​​M2
• 스프링 및 금속 부품: F / G / M

H74D 설계 및 선택 고려 사항

H74D는 제품 사양의 O-링 기계 시리즈에 속하며 이중 기계 씰 배열로 표시됩니다. 모델을 선택하려면 샤프트 직경, 설치 치수, 시트 배열, 재료 코드 조합 및 실제 작동 조건을 함께 확인해야 합니다.

H74D 크기 범위는 14mm에서 시작하여 100mm까지 확장됩니다. d0, D3, D6, D7, d1, L6, L3, L4, L9 등의 치수는 크기에 따라 다릅니다. 따라서 교체 주문은 H74D 지정에만 의존해서는 안 됩니다. 샤프트 크기와 설치 치수도 기존 씰이나 장비 도면을 기준으로 확인해야 합니다.

제품 사양에는 -20°C ~ +180°C, 최대 압력 2.5MPa, 슬라이딩 속도 최대 15m/s가 나와 있습니다. 실제 적합성은 재료 조합, 매체 특성, 윤활 및 장비 조건에 따라 달라질 수도 있습니다. 나열된 제한에 가까운 애플리케이션은 전체 운영 데이터를 통해 검토되어야 합니다.

G92가 표준 좌석으로 등록되어 있고, G9, G4, G6가 대안 좌석으로 기재되어 있습니다. 기술 사양은 이러한 시트 옵션 간의 자세한 성능 비교를 제공하지 않으므로 필요한 설치 형상과 확인된 적용 세부 사항을 기반으로 선택해야 합니다.

교체 및 조달 매칭

교체 구매의 경우 기존 씰 모델, 샤프트 직경, 사용 가능한 설치 치수, 작동 매체, 온도, 압력, 속도, 시트 요구 사항 및 알려진 재료 코드를 제공하십시오. 전체 씰과 고정 시트의 선명한 사진은 Qixing이 요청한 크기를 기존 어셈블리와 비교하는 데도 도움이 됩니다.

Qixing은 기계적 씰을 제조 및 공급하며 표준 구성이 필요한 설치를 완전히 충족하지 못하는 경우 맞춤형 매칭을 지원합니다. 특히 원본 인감 식별이 불완전한 경우 생산 또는 견적 전에 치수 확인이 중요합니다.

애플리케이션 선택 참고 사항

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다. 이러한 매체는 다양한 작동 조건을 나타낼 수 있으므로 물질 선택에 영향을 미칠 수 있는 부유 물질, 첨가제, 농도, 온도 및 기타 유체 세부 정보를 제공해야 합니다.

제품 사양 설명을 벗어난 미디어의 경우 Qixing은 구성을 확인하기 전에 전체 작동 조건을 검토해야 합니다. 이는 지원되지 않는 보편적 사용 주장을 제기하지 않고 기술적으로 기반을 둔 선택 프로세스를 유지합니다.

주문/견적 요청 방법

보다 빠른 모델 확인 및 공장 견적을 원하시면 다음을 보내주십시오.

• 필요한 샤프트 직경(d).
• 작동 매체/유체.
• 작동 온도.
• 작동 압력.
• 회전 또는 슬라이딩 속도.
• 알려진 경우 필수 재료 코드 조합.
• 알려진 경우 필수 좌석 유형(G92, G9, G4 또는 G6).
• 교체 문의는 기존 씰 모델, 치수 또는 선명한 사진을 참조하세요.
• 필요한 수량 및 사용자 정의 요구 사항.

H74D 제조업체로 Qixing을 선택해야 하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 기계 씰 브랜드인 Qixing은 산업 고객을 위한 기계 씰을 제조 및 공급합니다. H74D 문의의 경우 당사 공장에서는 샤프트 크기, 치수, 매체 및 작동 조건을 검토하여 제품 일치, 재료 코드 선택 및 맞춤형 요구 사항을 지원할 수 있습니다.

교체 프로젝트의 경우 Qixing은 모델 참조를 견적 전 치수 데이터 및 사진과 비교할 수 있습니다. 이러한 공장 직접 접근 방식은 구매자가 요청된 구성을 실제 작동 및 설치 조건과 연계하여 유지하면서 기술 요구 사항을 명확하게 전달하는 데 도움이 됩니다.

FAQ

H74D 멀티 스프링 메카니칼 씰에는 어떤 크기를 사용할 수 있습니까?

제품 사양에는 H74D 샤프트 크기가 14mm에서 100mm까지 나열되어 있습니다.

H74D의 작동 한계는 무엇입니까?

제품 사양에는 -20°C ~ +180°C의 온도, 최대 2.5MPa의 압력, 최대 15m/s의 슬라이딩 속도가 나와 있습니다.

H74D에는 어떤 유체를 사용할 수 있습니까?

기술 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다.

H74D는 이중 메카니컬 씰인가요?

제품 사양 도면에는 O-링 기계 시리즈 중 이중 기계 씰 배열을 갖춘 H74D가 나와 있습니다.

H74D에는 어떤 좌석 유형을 이용할 수 있나요?

G92는 표준 좌석이며, G9, G4, G6는 대체 좌석 옵션으로 제공됩니다.

올바른 H74D 크기를 선택하려면 어떻게 해야 합니까?

샤프트 직경부터 시작하여 나열된 d0, D3, D6, D7, d1, L6, L3, L4 및 L9 치수와 작동 조건을 확인하십시오.

Qixing은 H74D 기계적 밀봉을 맞춤화할 수 있습니까?

Qixing은 제조업체이자 공장 공급업체입니다. 요구되는 치수, 재질, 사용조건, 주문내역에 따라 맞춤형 요구사항을 검토할 수 있습니다.

견적을 받으려면 어떤 정보를 보내야 합니까?

샤프트 크기, 매체, 온도, 압력, 속도, 시트 요구 사항, 재료 요구 사항, 수량 및 교체의 경우 기존 모델, 치수 및 사진을 보내십시오.

H74D를 부식성이 강한 유체에 사용할 수 있습니까?

제품 사양에는 기타 중간 정도의 부식성 유체만 명시되어 있습니다. 더 강한 부식성 서비스를 위해서는 선택하기 전에 자세한 매체 및 재료 호환성 확인이 필요합니다.

H74D 모델 번호만으로도 교체 주문에 충분합니까?

항상 그런 것은 아닙니다. 보다 안정적인 일치에는 모델 지정 외에도 샤프트 크기, 설치 치수, 시트 배열 및 작동 조건이 포함되어야 합니다.

H74D 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 H74D 명칭을 사용합니다.
