891 다중 스프링 기계적 씰

Qixing 891 멀티 스프링 기계식 씰은 미터식(25~100mm) 및 영국식(1.000"~4.000") 샤프트 크기 모두에서 2.5MPa, -20C ~ +180C 등급의 견고한 멀티 스프링 기계식 씰입니다. 저렴한 가격으로 도매 또는 OEM으로 구매하세요. 지금 문의하세요!

문의 보내기

제품 설명

다중 스프링 메카니컬 씰은 하나의 큰 스프링 대신 씰 헤드 주위에 펼쳐진 여러 개의 작은 코일 스프링을 사용합니다. 스프링은 회전면에 균일하게 하중을 가하므로 단일 스프링 씰보다 더 높은 압력과 속도로 설계를 실행할 수 있습니다.

더 높은 압력 - 최대 2.5MPa(일반적인 단일 스프링 씰의 경우 약 1.0MPa)
균일한 면 하중 - 회전하는 고점이 없으므로 면이 균일하게 마모됩니다.
속도와 정렬 불량이 더 좋습니다. 균형 잡힌 스프링 힘이 높은 rpm에서 더 부드럽게 작동합니다.

화학, 탄화수소 및 공정 펌프의 경우 다중 스프링 설계가 엔지니어링 기본값입니다. 891은 Qixing 공장에서 가장 많이 출하되는 다중 스프링 기계식 씰입니다.

구매자가 891을 선택하는 이유

2.5MPa/15m/s 범위를 넘어서는 두 가지 이유. 첫째, 하나의 카탈로그에 미터법 및 영국식 단위가 있습니다. 중국 씰 공장에서는 인치 크기를 재고가 거의 없으므로 891 다중 스프링 기계적 씰은 분수 인치 샤프트가 필요한 북미 구매자, 해양 OEM 및 석유 및 가스 MRO에 적합합니다. 둘째, 완전한 재료 유연성: 세라믹, 탄소, SiC 또는 TC 면, NBR/EPDM/FKM 엘라스토머 및 SS304/SS316/Hastelloy 스프링의 모든 조합은 MOQ를 초과하는 공구 비용 없이 주문 시 지정됩니다.

명세서

압력	≤ 2.5MPa
온도	-20°C ~ +180°C
샤프트 속도	15m/초 이하
샤프트 크기 - 미터법	25mm ~ 100mm(26개 크기)
샤프트 크기 - 영국식	1.000" ~ 4.000"(25가지 크기, 1/8" 단계)
건설	다중 스프링, 단일 엔드
얼굴	세라믹/카본/SiC/TC
엘라스토머	NBR/EPDM/FKM
스프링 & 메탈	SS304 / SS316 (요청 시 하스텔로이)

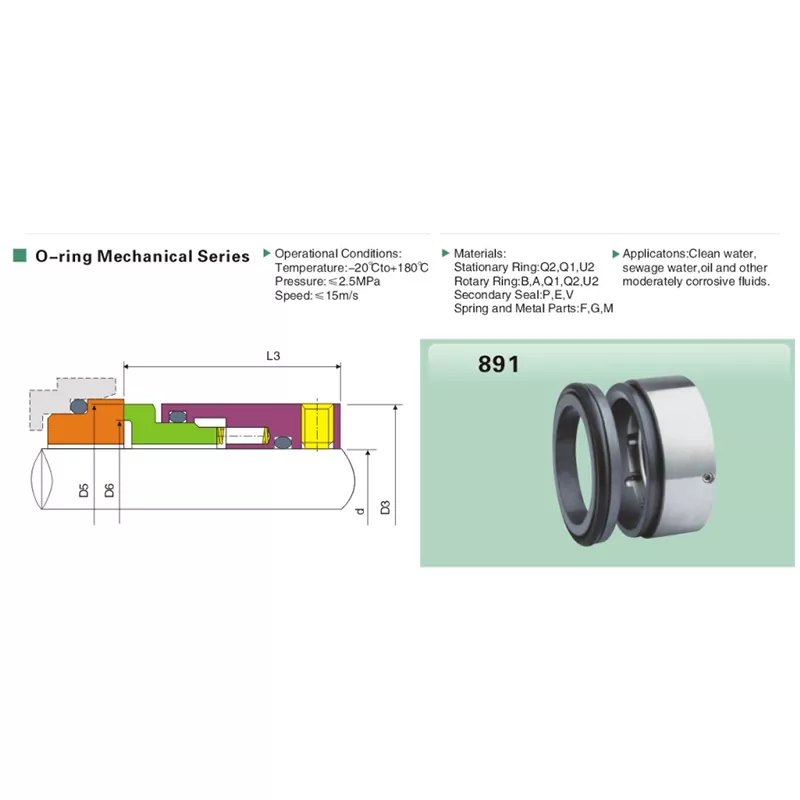

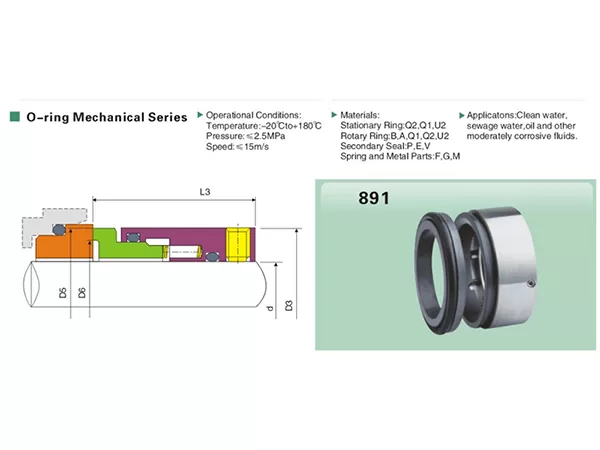

치수 - 미터법(mm)

샤프트 직경 d는 씰 캐비티 보어입니다. 주문하기 전에 확인하세요.

모델	디(mm)	D5	D6	D3	L3
891-25	25	37.5	32.5	39.3	34.9
891-28	28	40	35	42.3	34.9
891-30	30	42	37	44.5	34.9
891-32	32	44.5	39	46.0	44.4
891-33	33	45.5	40	47.5	44.4
891-35	35	47.5	42	49.0	44.4
891-38	38	50.5	45	52.5	44.4
891-40	40	53	47	55.6	44.4
891-42	42	56	50	58.7	44.4
891-43	43	56	50	58.7	44.4
891-45	45	58	52	60.3	44.4
891-48	48	61	55	63.5	44.4
891-50	50	63.6	57.6	66.7	44.4
891-53	53	67.8	61.8	69.8	44.4
891-55	55	67.8	61.8	69.8	44.4
891-58	58	70.8	64.8	73.0	44.4
891-60	60	73.5	67.5	76.2	44.4
891-63	63	76.5	70.5	79.4	44.4
891-65	65	79.5	73.5	82.6	44.4
891-70	70	83.4	76.9	85.7	44.4
891-75	75	90.4	83.9	96.8	44.4
891-80	80	94.2	87.7	100.0	44.4
891-85	85	100.3	93.3	106.4	44.4
891-90	90	104.9	97.4	109.5	44.4
891-95	95	110.5	102.5	115.9	44.4
891-100	100	116.9	108.9	122.2	44.4

치수 - 영국식

인치 샤프트 크기는 1/8" 간격으로 1.000"에서 4.000"까지이며 보어는 밀리미터 단위입니다. 영국식 범위는 이 크기와 리드 타임에서 Qixing의 고유한 제품입니다.

크기	디(mm)	D5(mm)	D6(mm)	D3(mm)	L3(mm)
1.000"	25.4	37.5	32.5	39.3	44.4
1.125"	28.5	40.0	35.0	42.3	44.4
1.250"	31.7	44.5	39.0	46.0	44.4
1.375"	34.9	47.5	42.0	49.0	44.4
1,500"	38.1	50.5	45.0	52.5	44.4
1.625"	41.2	55.0	49.0	57.2	44.4
1.750"	44.4	58.0	52.0	60.3	44.4
1.875"	47.6	61.0	55.0	63.5	44.4
2.000"	50.8	63.6	57.6	66.7	44.4
2.125"	53.9	67.8	61.8	69.8	44.4
2.250"	57.1	70.8	64.8	73.0	44.4
2.375"	60.3	73.5	67.5	76.2	44.4
2.500"	63.5	76.5	70.5	79.4	44.4
2.625"	66.6	79.5	73.5	82.6	44.4
2.750"	69.8	86.4	76.9	85.7	44.4
2.875"	73.0	88.4	79.9	88.9	44.4
3.000"	76.2	90.4	83.9	96.8	44.4
3.125"	79.3	94.2	87.7	100.0	44.4
3.250"	82.5	97.3	90.3	103.2	44.4
3.375"	85.7	100.3	93.3	106.4	44.4
3,500"	88.9	104.9	97.4	109.5	44.4
3.625"	92.0	106.9	99.4	112.7	44.4
3.750"	95.2	110.5	102.5	115.9	44.4
3.875"	98.4	113.7	105.7	119.0	44.4
4,000"	101.6	116.9	108.9	122.2	44.4

응용

화학 처리 - 산, 알칼리 및 용매 전달(FKM + TC/SiC 표면)
정유 및 석유화학 - 경량 및 중량 탄화수소 펌프
물 및 폐수 - 고압 부스터 및 리프트 펌프
펄프 및 제지 - 흑액, 백수, 회수보일러 보조
해양 및 조선 - 해수 냉각, 밸러스트, 화물 운송(영국 크기)
채굴 - TC/TC 페이스 페어를 사용한 슬러리 이송
OEM 펌프 제조 - 도매 멀티 스프링 메카니칼 씰 공급

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. 마스터 게이지에 대해 다중 스프링 하중 일괄 테스트를 거쳤습니다. 스프링 야금은 주문 시 미디어와 일치합니다. 각 씰에는 추적 가능한 로트 번호가 있습니다. OEM 및 MRO 계정의 경우 적합성 인증서와 재료 인증서가 추가 비용 없이 주문과 함께 배송됩니다.

자주 묻는 질문

891은 단일 스프링 씰과 어떻게 다릅니까?

단일 스프링 씰은 샤프트와 함께 회전하는 한 지점에서 면에 하중을 가하여 고르지 않은 마모를 일으키고 1.0 MPa 근처에서 캡핑을 발생시킵니다. 891은 균일한 하중과 약 2.5배의 압력 성능을 위해 다중 스프링을 사용합니다. 1.0MPa 또는 13m/s 이상에서는 다중 스프링 설계가 표준 선택입니다.
