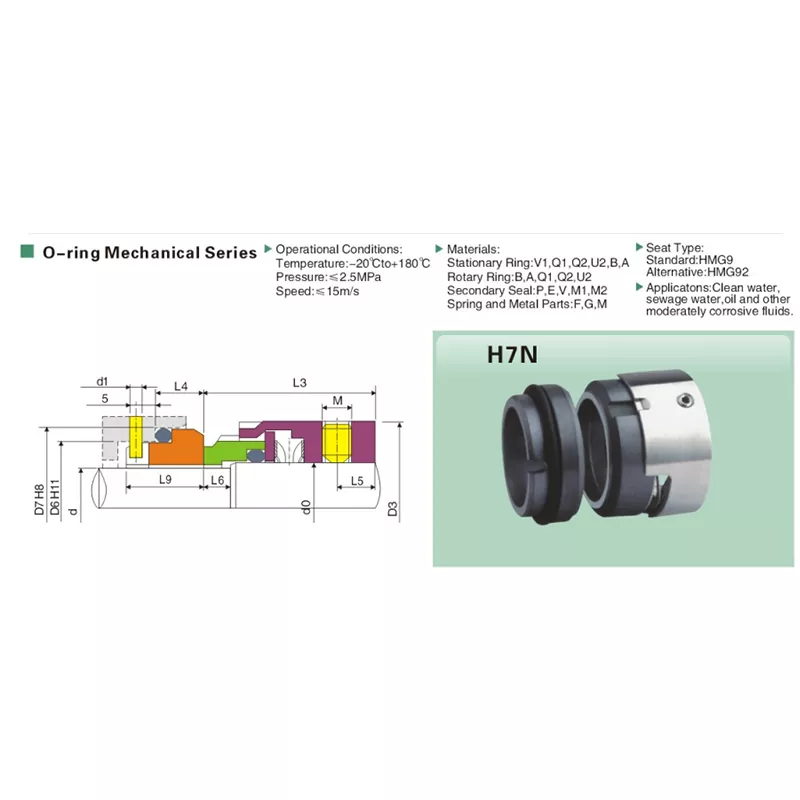

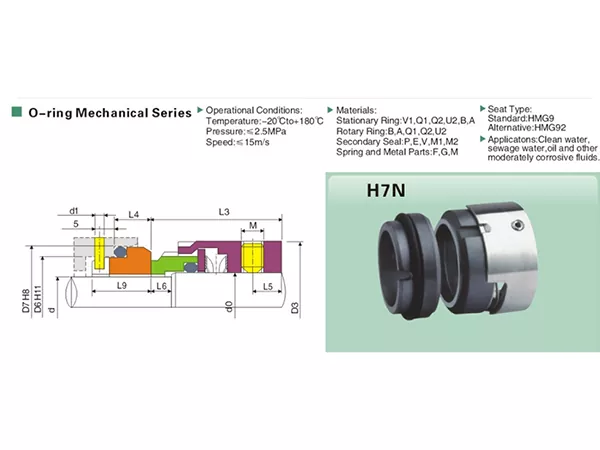

H7N 다중 스프링 기계적 씰

Qixing H7N 다중 스프링 기계적 씰은 광범위한 유체 취급 응용 분야를 위해 설계된 O-링 기계적 씰입니다. 14mm~100mm의 샤프트 크기에 사용할 수 있으며 -20°C~+180°C의 작동 온도, 최대 2.5MPa의 압력, 최대 15m/s의 슬라이딩 속도를 지원합니다. 씰은 응용 분야 요구 사항에 따라 다중 면, 보조 씰, 스프링 및 금속 부품 재료 조합으로 구성할 수 있습니다.

H7N에 대해 나열된 일반적인 매체에는 깨끗한 물, 하수, 오일 및 기타 중간 정도의 부식성 유체가 포함됩니다. 표준 좌석 유형은 G9이며, 대체 좌석으로 G92를 선택할 수 있습니다.

주요 특징

• O-링 보조 밀봉 설계를 갖춘 H7N 다중 스프링 기계적 밀봉.
• 사용 가능한 샤프트 크기 범위: 14-100mm.
• 작동 온도 범위: -20°C ~ +180°C.
• 최대 작동 압력: 2.5MPa.
• 최대 슬라이딩 속도: 15m/s.
• 표준 좌석 유형: G9; 대체 좌석 유형: G92.
• 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 재료 코드 옵션을 사용할 수 있습니다.
• 제품 사양에 나열된 깨끗한 물, 하수, 기름 및 기타 부식성 유체에 적합합니다.

기술 사양

응용

장비 취급을 위해 H7N 다중 스프링 기계적 씰을 고려할 수 있습니다.

• 정수
• 하수
• 기름
• 기타 부식성이 중간 정도인 유체

나열된 범주에 속하지 않는 유체의 경우 선택하기 전에 표면과 엘라스토머 호환성을 확인하십시오.

재료 선택

재료 옵션은 선택 코드로 식별됩니다. 사용 가능한 코드는 다음과 같습니다.

• 고정 링: V1 / Q1 / Q2 / U2 / B / A
• 로터리 링: B / A / Q1 / Q2 / U2
• 보조 씰: P / E / V / M1 / ​​M2
• 스프링 및 금속 부품: F / G / M

올바른 H7N 씰을 선택하는 방법

보다 빠른 모델 확인 및 견적을 위해 문의 시 다음 정보를 제공해 주시기 바랍니다.

• 필요한 샤프트 직경(d).
• 작동 매체/유체.
• 작동 온도.
• 작동 압력.
• 회전 또는 슬라이딩 속도.
• 이미 지정된 경우 필수 재료 코드 조합입니다.
• 알려진 경우 필수 좌석 유형(G9 또는 G92).

H7N 설계 및 선택 고려 사항

이 제품은 O-링 메카니칼 씰 시리즈의 일부로 H7N으로 분류되며 다중 스프링 설계로 식별됩니다. 제품 선택에서 가장 중요한 단계는 모델명에만 의존하기보다는 씰 크기, 작동 한계, 시트 배열 및 재료 코드 조합을 실제 장비 및 유체 조건과 일치시키는 것입니다.

H7N 시리즈는 14mm에서 100mm까지의 샤프트 직경을 포괄합니다. 샤프트 크기에 따라 치수표가 변경되므로 기존 씰을 교체하는 구매자는 주문하기 전에 샤프트 직경과 나열된 설치 치수를 비교해야 합니다. 이는 H7N이 기존 기계식 씰의 대체품으로 공급될 때 특히 중요합니다.

제품 사양에는 -20°C ~ +180°C의 온도 범위, 최대 압력 2.5MPa, 최대 슬라이딩 속도 15m/s가 제공됩니다. 이러한 값은 나열된 작동 범위를 설명하지만 최종 사용 가능한 한계는 선택한 표면 및 탄성중합체 재료, 취급 매체 및 실제 장비 조건에 따라 달라질 수도 있습니다. 애플리케이션이 명시된 한계에 가까워지면 확인을 위해 전체 작동 데이터를 제공하십시오.

고정석의 경우 G9가 기본 옵션으로, G92가 대안으로 등재된다. 교체 씰이 기존 설치와 일치하는 경우 회전 씰 어셈블리와 함께 시트 유형 및 관련 치수를 확인해야 합니다.

교체 및 조달 매칭

교체 및 구매 문의의 경우 H7N 모델 지정이 유용한 출발점이지만 치수 및 작동 정보가 뒷받침되어야 합니다. 다음 세부정보를 제공하면 모델 확인 중에 앞뒤로 왔다갔다하는 시간을 줄일 수 있습니다.

• 기존 씰 모델 또는 참조(가능한 경우)
• 샤프트 직경 및 키 설치 치수.
• 가능한 경우 펌프 또는 장비 정보.
• 작동 매체 및 고체 또는 부식성 구성 요소의 존재 여부.
• 정상 및 최대 작동 온도 및 압력.
• 회전 속도 또는 필요한 슬라이딩 속도.
• 선호하는 좌석 유형 및 재료 코드 조합(이미 지정된 경우)

원래 씰이 마모되었거나 모델 표시가 불분명한 경우 치수 일치가 특히 중요합니다. 샤프트 크기 및 작동 조건과 함께 기존 씰의 선명한 사진도 제품 매칭을 위한 지원 정보로 사용될 수 있습니다.

애플리케이션 선택 참고 사항

제품 사양에는 이 시리즈의 깨끗한 물, 하수, 기름 및 기타 중간 정도의 부식성 유체가 나열되어 있습니다. 이러한 범주는 다양한 화학 및 작동 조건을 다루므로 유체 이름만으로는 최종 재료 조합을 결정하기에 충분하지 않습니다. 부유 입자가 포함된 하수 또는 유체의 경우, 특이한 첨가물이 포함된 오일 또는 부식성 매체의 경우 씰 재질을 확인하기 전에 실제 매체 세부 정보를 제공하십시오.

제품 사양에 명시된 미디어 범주를 벗어난 응용 분야의 경우 Qixing은 구성을 제시하기 전에 먼저 요청된 작동 조건과 재료 호환성을 확인해야 합니다. 이렇게 하면 H7N에 대해 뒷받침되지 않는 보편적 사용 주장을 제시하는 것을 방지할 수 있습니다.

H7N 제조업체로 Qixing을 선택해야 하는 이유

H7N 다중 스프링 기계적 씰 제조업체 및 공장인 Qixing은 샤프트 크기, 설치 치수, 작동 매체 및 운영 데이터를 기반으로 제품 일치 및 맞춤형 선택을 지원할 수 있습니다. 교체 문의의 경우 당사 공장에서는 견적 전 모델 참조와 함께 치수 정보 및 사진을 검토할 수 있습니다. 이 제조업체 기반 워크플로는 구매자가 제공된 기술 데이터를 기반으로 선택 사항을 유지하면서 요청한 구성을 확인하는 데 도움이 됩니다.

FAQ

H7N 멀티 스프링 메카니칼 씰에는 어떤 크기를 사용할 수 있나요?

제품 사양에는 샤프트 직경 14mm ~ 100mm의 H7N 크기가 나열되어 있습니다.

H7N의 작동 한계는 무엇입니까?

나열된 작동 범위는 -20°C ~ +180°C, 최대 압력 2.5MPa, 슬라이딩 속도 최대 15m/s입니다.

H7N에는 어떤 유체를 사용할 수 있나요?

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다.

어떤 좌석 유형을 이용할 수 있나요?

나열된 표준 좌석은 G9이고 대체 좌석은 G92입니다.

올바른 H7N 사이즈를 어떻게 선택하나요?

샤프트 직경부터 시작하여 크기 표를 참조하여 치수 요구 사항과 작동 조건을 확인하십시오.

부식성이 강한 유체에도 H7N을 사용할 수 있나요?

제품 사양에는 약간 부식성이 있는 유체만 명시되어 있습니다. 더 강한 부식성 매체의 경우 재료 호환성과 전체 작동 조건을 선택하기 전에 확인해야 합니다.

H7N 견적을 위해 어떤 정보를 보내야 합니까?

필요한 샤프트 직경, 작동 매체, 작동 온도, 압력, 속도 및 알려진 시트 또는 재료 코드 요구 사항을 보내십시오. 교체 문의인 경우 기존 모델 참조 및 사용 가능한 치수를 포함하십시오.

G9와 G92 옵션의 차이점은 무엇입니까?

제품 사양에는 G9가 표준 좌석으로, G92가 대체 좌석으로 식별됩니다. 상세한 성능 비교를 제공하지 않으므로 설치 및 치수 요구 사항을 고려하여 올바른 선택을 확인해야 합니다.

H7N 재료 조합을 다른 매체에 맞게 변경할 수 있습니까?

제품 사양에는 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 여러 재료 코드가 나열되어 있습니다. 최종 조합은 취급 매체 및 작동 조건에 따라 선택되어야 합니다.

모델 번호만으로 H7N 씰 교체를 주문할 수 있나요?

항상 그런 것은 아닙니다. 보다 확실한 교체 매칭을 위해서는 모델명 외에도 샤프트 직경, 치수 데이터, 시트 배열 및 작동 조건을 확인하십시오.

H7N 멀티 스프링 기계식 씰 제조업체, 공장 또는 공급업체를 검색하는 구매자의 경우 구매하기 전에 크기 및 작동 조건 일치를 완료해야 합니다. Qixing은 공장 견적 및 생산 확인 전에 샤프트 직경, 매체, 압력, 온도, 속도, 시트 유형 및 사용 가능한 재료 코드를 검토하여 맞춤형 선택을 지원할 수 있습니다.

H7N 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 H7N 명칭을 사용합니다.
