M74D 다중 스프링 기계적 씰

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 중간 정도의 부식성 유체가 적용 매체로 나열되어 있습니다. 표준 고정 좌석은 G92이며, G9, G4 및 G6는 대체 좌석 옵션으로 나열됩니다.

주요 특징

• O-링 보조 씰링 설계를 갖춘 M74D 다중 스프링 기계적 씰입니다.

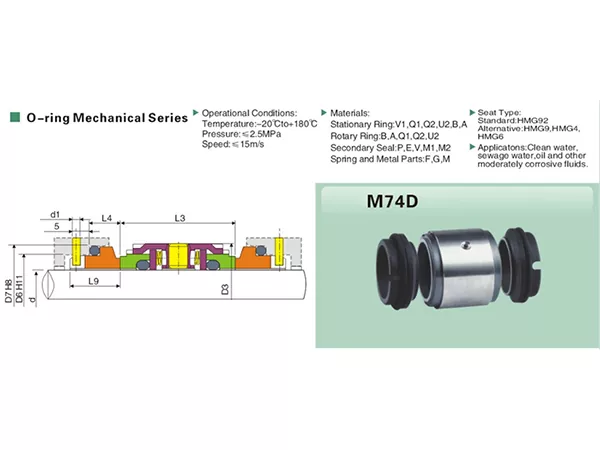

• 제품 사양 도면에 표시된 이중 기계적 씰 배열.
• 사용 가능한 샤프트 크기 범위: 18-100mm.
• 작동 온도 범위: -20°C ~ +180°C.
• 나열된 최대 작동 압력: 2.5MPa.
• 나열된 최대 슬라이딩 속도: 15m/s.
• 표준 좌석 유형: G92; 대체 좌석 유형: G9, G4 및 G6.
• 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 다양한 재료 코드 옵션이 나열되어 있습니다.
• 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체에 대해 등재되어 있습니다.

기술 사양

응용

장비 취급을 위해 M74D 다중 스프링 기계적 씰을 고려할 수 있습니다.

• 정수
• 하수
• 기름
• 기타 부식성이 중간 정도인 유체

나열된 범주에 속하지 않는 유체의 경우 선택하기 전에 표면과 엘라스토머 호환성을 확인하십시오.

재료 선택

재료 옵션은 선택 코드로 식별됩니다. 사용 가능한 코드는 다음과 같습니다.

• 고정 링: V1 / Q1 / Q2 / U2 / B / A
• 로터리 링: B / A / Q1 / Q2 / U2
• 보조 씰: P / E / V / M1 / ​​M2
• 스프링 및 금속 부품: F / G / M

올바른 M74D 씰을 선택하는 방법

보다 빠른 모델 확인 및 견적을 위해 문의 시 다음 정보를 제공해 주시기 바랍니다.

• 필요한 샤프트 직경(d).
• 작동 매체/유체.
• 작동 온도.
• 작동 압력.
• 회전 또는 슬라이딩 속도.
• 이미 지정된 경우 필수 재료 코드 조합입니다.
• 알려진 경우 필수 좌석 유형(G92, G9, G4 또는 G6).
• 교체 문의는 기존 씰 모델, 치수 또는 선명한 사진을 참조하세요.

M74D 설계 및 선택 고려 사항

이 제품은 O링 메카니컬 씰 시리즈의 M74D에 속하며 이중 메카니컬 씰 배열을 보여줍니다. 선정 시에는 샤프트 직경, 설치 치수, 시트 배치, 재질 코드 조합 및 실제 작동 조건과 함께 모델 명칭을 확인해야 합니다.

M74D 크기 표는 18mm에서 100mm까지의 샤프트 직경을 다룹니다. 샤프트 크기가 증가함에 따라 여러 설치 치수가 변경되므로 교체 주문은 M74D 이름만을 기준으로 해서는 안 됩니다. 샤프트 직경을 확인하고 나열된 D6, D7, D3, d1, L3, L4 및 L9 치수를 기존 설치와 비교하십시오.

제품 사양에는 -20°C ~ +180°C의 작동 범위, 최대 2.5MPa의 압력, 최대 15m/s의 슬라이딩 속도가 명시되어 있습니다. 선택한 구성의 실제 한계는 실제 재료 조합, 유체 특성 및 장비 조건에 따라 달라질 수도 있습니다. 따라서 나열된 한계에 가까운 애플리케이션은 완전한 운영 데이터를 바탕으로 검토되어야 합니다.

G92가 표준 좌석으로 기재되어 있고, G9, G4, G6가 대체 좌석으로 기재되어 있습니다. 제품 사양 페이지에서는 이러한 좌석 옵션 간의 자세한 성능 비교를 제공하지 않으므로 올바른 선택은 좌석 코드만으로 유추하기보다는 기존 설치 및 치수 요구 사항을 통해 확인해야 합니다.

교체 및 조달 매칭

교체 구매의 경우 M74D 지정이 유용한 출발점이지만 치수 확인이 중요합니다. 견적 중에 앞뒤로 왔다갔다하는 일을 줄이려면 기존 씰 참조, 샤프트 크기, 사용 가능한 설치 치수, 작동 매체, 온도, 압력, 속도, 시트 요구 사항 및 알려진 재료 코드를 제공하십시오.

원래 씰 표시가 닳았거나 불분명한 경우 전체 씰, 고정 시트 및 치수 측정의 선명한 사진을 지원 정보로 사용할 수 있습니다. 이는 보편적인 호환성을 주장하지 않고도 요청된 크기가 기존 어셈블리와 일치하는지 여부를 결정하는 데 도움이 됩니다.

애플리케이션 선택 참고 사항

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다. 이러한 범주는 여전히 매우 다른 작동 조건을 나타낼 수 있습니다. 부유 입자가 포함된 하수, 첨가제가 포함된 오일 또는 불확실한 구성의 부식성 매체의 경우 재료 코드 조합을 확인하기 전에 실제 매체 세부 정보를 제공하십시오.

제품 사양 설명을 벗어난 미디어의 경우 Qixing은 구성을 제시하기 전에 필요한 조건을 검토해야 합니다. 이 범위를 벗어나는 미디어의 경우 Qixing은 구성을 확인하기 전에 작동 조건과 재료 호환성을 검토합니다.

M74D 제조업체로 Qixing을 선택해야 하는 이유

M74D 다중 스프링 기계적 씰 제조업체 및 공장인 Qixing은 샤프트 크기, 설치 치수, 작동 매체 및 운영 데이터를 기반으로 제품 일치 및 맞춤형 선택을 지원할 수 있습니다. 교체 문의의 경우 당사 공장에서 모델 참조와 함께 치수 정보 및 사진을 검토할 수 있으므로 견적은 실제 선택 매개변수를 기반으로 합니다. 이를 통해 구매자는 지원되지 않는 호환성 주장을 피하면서 제조업체와 직접 소통할 수 있습니다.

FAQ

M74D 멀티 스프링 메카니칼 씰에는 어떤 크기를 사용할 수 있습니까?

제품 사양에는 샤프트 직경 18mm ~ 100mm의 M74D 크기가 나열되어 있습니다.

M74D의 작동 한계는 무엇입니까?

나열된 작동 범위는 -20°C ~ +180°C, 최대 압력 2.5MPa, 슬라이딩 속도 최대 15m/s입니다.

M74D에는 어떤 유체를 사용할 수 있습니까?

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다.

어떤 좌석 유형을 이용할 수 있나요?

G92가 표준 좌석으로 등록되어 있습니다. G9, G4, G6는 대체 좌석으로 기재되어 있습니다.

M74D는 이중 메카니컬 씰인가요?

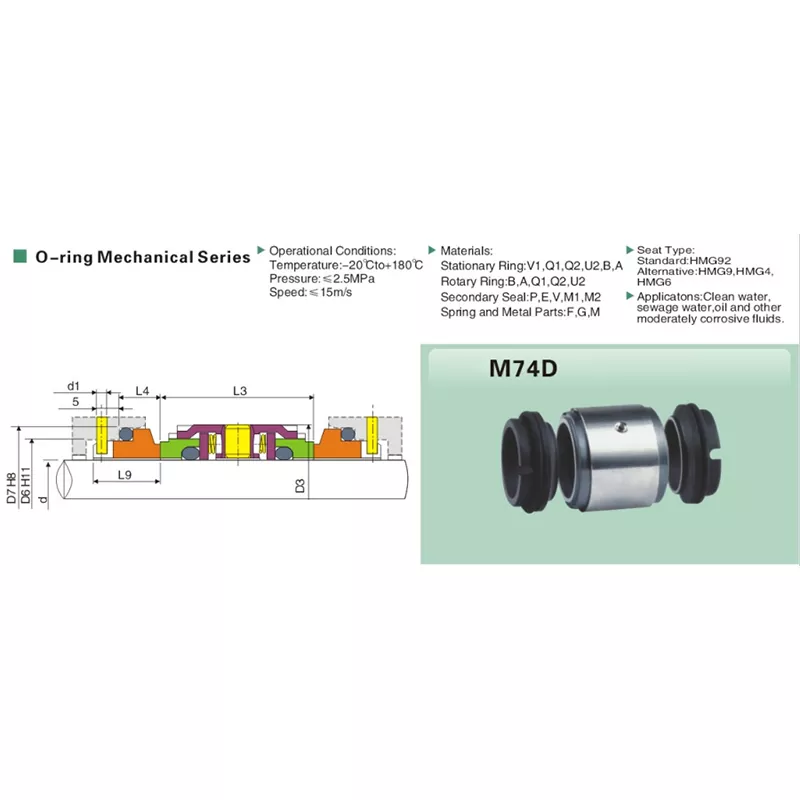

제품 사양 도면에는 M74D가 O-링 기계 시리즈 내 이중 기계 씰 배열로 표시되어 있습니다.

올바른 M74D 크기를 어떻게 선택합니까?

샤프트 직경부터 시작하여 나열된 D6, D7, D3, d1, L3, L4 및 L9 치수와 작동 조건을 확인하십시오.

M74D를 부식성이 강한 유체에 사용할 수 있습니까?

제품 사양에는 기타 중간 정도의 부식성 유체만 명시되어 있습니다. 더 강한 부식성 서비스를 위해서는 선택하기 전에 재료 호환성과 완전한 작동 조건 확인이 필요합니다.

M74D 견적을 위해 어떤 정보를 보내야 합니까?

샤프트 직경, 작동 매체, 온도, 압력, 속도, 시트 요구 사항 및 알려진 재료 코드를 보내십시오. 교체를 위해서는 기존 모델, 치수, 사진을 첨부하세요.

G92, G9, G4, G6 좌석의 차이점은 무엇인가요?

제품 사양에는 G92를 표준으로, G9, G4, G6을 대안으로 명시하고 있지만 자세한 성능 비교는 제공하지 않습니다. 따라서 선택은 설치 및 치수 요구 사항을 기반으로 해야 합니다.

모델 번호만으로 M74D 씰 교체를 주문할 수 있습니까?

항상 그런 것은 아닙니다. 보다 안정적인 일치에는 모델 지정 외에도 샤프트 크기, 설치 치수, 시트 배열 및 작동 조건이 포함되어야 합니다.

M74D 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 M74D 명칭을 사용합니다.
