M74 다중 스프링 기계적 씰

Qixing M74 멀티 스프링 기계적 씰은 거의 모든 유럽 펌프 캐비티에 맞습니다. 샤프트 크기 14mm ~ 100mm에서 +190C 및 1.2MPa 등급을 받은 이 제품은 시트 캐비티 유연성과 고온 서비스가 최대 압력보다 중요한 경우를 지정하는 다중 스프링 기계적 씰입니다. 중국 치싱공장에서 직접 구매하세요.

문의 보내기

제품 설명

한눈에

좌석 유형	G9(DIN 24960) 표준; G4 및 G6 대안
온도	-20°C ~ +190°C(FKM 엘라스토머)
압력	1.2MPa 이하
샤프트 속도	15m/초 이하
샤프트 크기	14mm ~ 100mm(30가지 크기)
건설	다중 코일 스프링, 단일 끝, 양방향
리드타임	3-7일 재고; 15-25일 맞춤형 OEM

세 가지 시트 유형, 하나의 씰 범위

시트는 씰이 주어진 펌프 캐비티에 떨어지는지 여부를 결정하는 요소입니다. M74는 3개의 표준 시트로 배송되므로 단일 재고 크기로 시장에 나와 있는 대부분의 원심 펌프 형상을 포괄합니다. 이것이 바로 MRO 유통업체가 여러 기존 씰 SKU를 하나의 M74로 교체할 수 있는 이유입니다.

G9(DIN 24960) -표준 좌석과 가장 일반적인 유럽 프로필; M74 주문의 약 70%가 함께 배송됩니다.
G4 -구형 유럽 펌프 하우징에 대한 더 깊은 캐비티 프로파일.
G6 -최신 펌프 본체를 위한 API 스타일 캐비티.

명세서

매개변수	값	매개변수	값
축 직경	14mm ~ 100mm	고정된 얼굴	SiC/TC/세라믹
온도	-20°C ~ +190°C	회전면	탄소 / SiC / TC
압력	1.2MPa 이하	엘라스토머	NBR/EPDM/FKM
샤프트 속도	15m/초 이하	스프링 & 메탈	SS304 / SS316

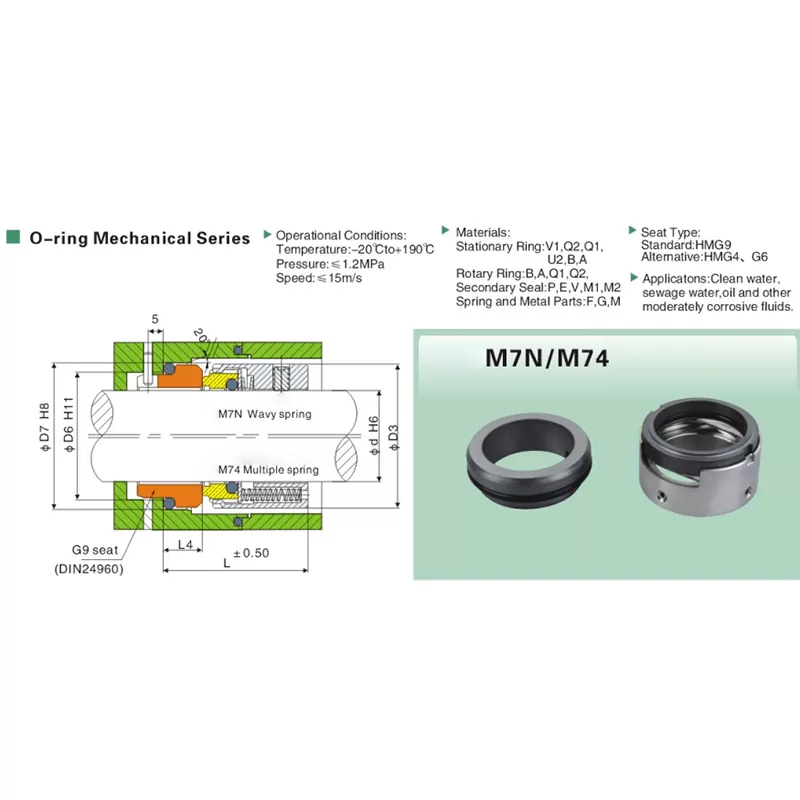

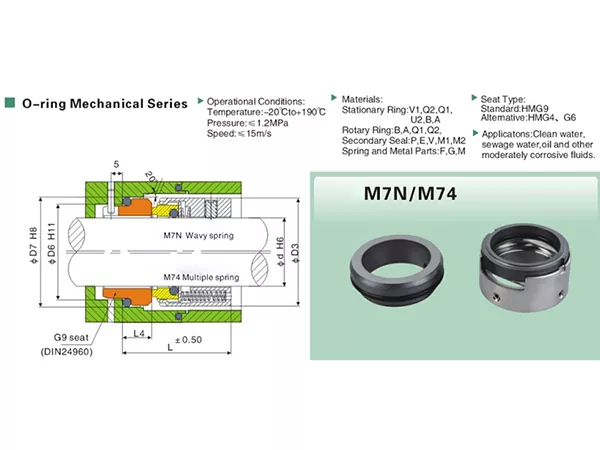

치수 차트

모든 치수는 밀리미터 단위입니다. 주문하기 전에 씰 구멍의 샤프트 직경을 확인하십시오.

모델	d	D3	D6	D7	L	L4
M74-14	14	25.0	21	25.0	35.0	10.0
M74-16	16	27.0	23	27.0	35.0	10.0
M74-18	18	33.0	27	33.0	37.5	11.5
M74-20	20	35.0	29	35.0	37.5	11.5
M74-22	22	37.0	31	37.0	37.5	11.5
M74-24	24	39.0	33	39.0	40.0	11.5
M74-25	25	40.0	34	40.0	40.0	11.5
M74-28	28	43.0	37	43.0	42.5	11.5
M74-30	30	45.0	39	45.0	42.5	11.5
M74-32	32	48.0	42	48.0	42.5	11.5
M74-33	33	48.0	42	48.0	42.5	11.5
M74-35	35	50.0	44	50.0	45.0	11.5
M74-38	38	55.0	49	56.0	45.0	14.0
M74-40	40	57.0	51	58.0	45.0	14.0
M74-43	43	60.0	54	61.0	45.0	14.0
M74-45	45	62.0	56	63.0	45.0	14.0
M74-48	48	65.0	59	66.0	45.0	14.0
M74-50	50	67.0	62	70.0	47.5	15.0
M74-53	53	70.0	65	73.0	47.5	15.0
M74-55	55	72.0	67	75.0	47.5	15.0
M74-58	58	79.0	70	78.0	52.5	15.0
M74-60	60	81.0	72	80.0	52.5	15.0
M74-63	63	84.0	75	83.0	52.5	15.0
M74-65	65	86.0	77	85.0	52.5	15.0
M74-68	68	89.0	81	90.0	52.5	18.0
M74-70	70	91.0	83	92.0	60.0	18.0
M74-75	75	99.0	88	97.0	60.0	18.0
M74-80	80	104.0	95	105.0	60.0	18.2
M74-85	85	109.0	100	110.0	65.0	18.2
M74-90	90	114.0	105	115.0	65.0	18.2
M74-95	95	119.0	110	120.0	65.0	17.2
M74-100	100	124.0	115	125.0	65.0	17.2

M74를 지정하는 방법

네 가지 선택 사항이 M74 다중 스프링 기계적 밀봉 순서를 정의합니다. 견적을 통해 각각을 확인하고 나머지는 Qixing에서 처리합니다.

샤프트 크기 -14 ~ 100mm, 씰 공간에서 측정됨(펌프 명판 아님)
좌석 유형 -G9 표준, G4 또는 G6; 세 가지 중 어느 것에도 리드타임 페널티가 없습니다.
얼굴 쌍 -세라믹/카본(깨끗한 물), SiC/카본(하수), SiC/SiC(뜨거운 오일), TC/카본(약한 화학 물질), TC/TC(가혹한 부하).
엘라스토머 -NBR(물), EPDM(온수, CIP, 약한 화학물질), FKM(전체 +190°C 범위 및 공격적인 매체).

응용

화학 처리 - 약간 부식성이 있는 이송 및 정량 펌프(FKM 엘라스토머)
제약 및 생명공학 - USP 등급 이송 펌프
식품, 음료 및 유제품 - CIP 루프 및 제품 이송(EPDM 엘라스토머)
HVAC 공장실 - 냉수, 온수 및 응축기 순환
공업용수 및 폐수 - 부스터, 이송 및 리프트 스테이션 업무
OEM 펌프 제조 - 개인 상표 플랫폼을 위한 도매 다중 스프링 기계적 씰 공급

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. 마스터 게이지에 대해 다중 스프링 폐쇄 하중 일괄 테스트를 거쳤습니다. 입고 검사 시 O-링 경도계를 확인했습니다. 결함이 있는 부품은 재작업이 아닌 폐기됩니다. OEM 고객의 경우 요청 시 추가 비용 없이 적합성 인증서, 재료 인증서 및 치수 보고서를 이용할 수 있습니다.
