104U 카트리지 기계적 밀봉

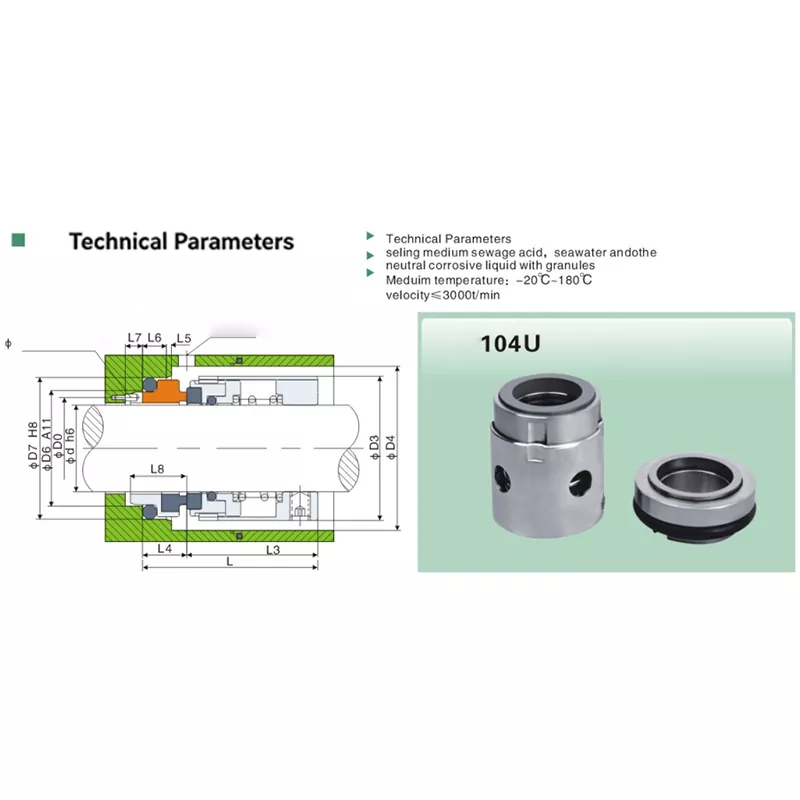

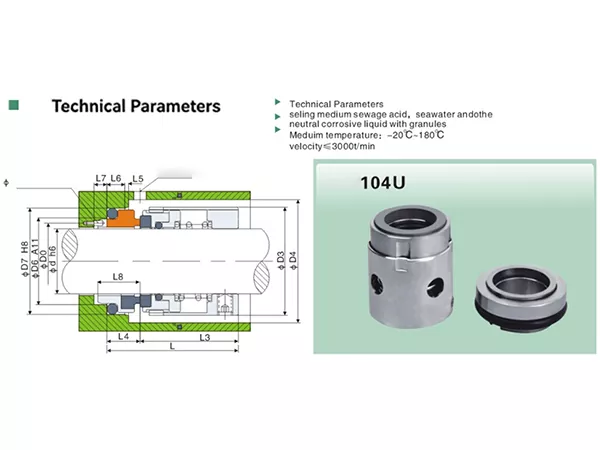

기술 도면은 별도의 고정 시트, 플러싱/냉각 포트 및 회전 방지 핀 위치가 있는 통합 씰 어셈블리를 보여줍니다. 교체 또는 새 장비를 선택하려면 샤프트 크기와 설치 치수를 실제 매체 및 작동 조건과 함께 확인해야 합니다.

주요 특징

• 단순화된 조립 일치를 위한 104U 카트리지 기계적 밀봉 설계.
• 사용 가능한 샤프트 직경 범위: 16-120mm.
• 나열된 작동 온도: -20°C ~ +180°C.
• 나열된 작동 압력: 0-1.0 MPa.
• 나열된 회전 속도: 최대 3000r/min.
• 기술 도면에는 세척/냉각 포트가 포함되어 있습니다.
• 기술 도면은 제품 사양에 자체 제공으로 표시된 회전 방지 핀 위치를 식별합니다.
• 산업용 교체 및 장비 매칭을 위한 넓은 치수 범위.
• Qixing은 샤프트 크기, 치수, 매체 및 운영 데이터를 기반으로 맞춤형 선택을 지원할 수 있습니다.

기술 사양

응용

제품 사양은 광범위한 매체 설명을 제공합니다. 중국어 텍스트에는 물, 바닷물, 산, 알칼리 및 벤젠이 나열되어 있으며, 영어 설명에는 하수, 바닷물 및 과립이 포함된 중성 부식성 액체도 포함되어 있습니다. 두 언어 라인이 완전히 정렬되지 않았기 때문에 최종 재료 선택 전에 실제 유체 구성을 확인해야 합니다.

• 물과 바닷물 서비스
• 선택한 씰 구성과 호환되는 과립이 포함된 하수 또는 액체
• 재료 호환성 확인 후 산 또는 알칼리 서비스
• 나열된 온도, 압력 및 속도 범위 내의 기타 산업용 액체

설계 및 선택 고려 사항

104U는 모델번호만으로 선택해야 합니다. 치수표에는 d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 및 L8이 포함됩니다. 교체 작업을 위해서는 기존 설치품과 치수를 비교한 후 크기를 확인하세요.

기술 도면은 세척/냉각 연결을 보여줍니다. 장비가 외부 플러싱 또는 냉각을 사용하는 경우 선택 시 포트 배치 및 주변 설치 공간을 확인하십시오. 도면에는 회전 방지 핀 위치도 표시되어 있으며 핀이 자체적으로 제공된다는 점을 명시하고 있습니다.

제품 사양에는 최대 속도 3000r/min, 온도 최대 180°C, 압력 최대 1.0MPa가 명시되어 있습니다. 실제 적합성은 유체, 재료 조합, 고형분 함량 및 장비 조건에 따라 달라질 수 있으므로 이러한 한계에 가까운 응용 분야는 전체 작동 데이터를 검토해야 합니다.

교체 및 조달 매칭

104U 카트리지 기계적 씰을 교체하려면 기존 모델 참조, 샤프트 직경 및 사용 가능한 설치 치수를 Qixing에 보내십시오. 카트리지 조립, 고정 시트, 플러싱 연결 및 장비 설치 사진도 모델 매칭에 도움이 될 수 있습니다.

모델 유사성이 자동으로 직접적인 상호 교환성을 보장하지는 않습니다. 보다 안정적인 일치를 위해서는 생산 또는 배송 전에 이 페이지에 표시된 주요 치수 및 작동 조건을 비교해야 합니다.

주문방법/선택안내

• 필요한 샤프트 직경(d).
• 기존 104U 크기 또는 기존 씰 모델(사용 가능한 경우)
• 작동 매체 및 고체/과립의 존재 여부.
• 작동 온도.
• 작동 압력.
• 회전 속도.
• 기존 씰 또는 장비의 주요 설치 치수.
• 세척/냉각 연결 요구 사항.
• 원래 모델이 불확실한 경우 교체 매칭을 위한 사진 또는 도면.

Qixing을 104U 제조업체로 선택해야 하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 기계 씰 브랜드인 Qixing은 제조업체 및 공장 관점에서 104U 카트리지 기계 씰을 공급합니다. 견적 전 샤프트 크기, 치수 요구 사항, 매체 및 작동 조건을 검토하여 맞춤형 제품 매칭을 지원할 수 있습니다.

OEM, 교체 및 산업 소싱 프로젝트의 경우 Qixing은 모델 참조, 도면, 치수 또는 기존 샘플 정보를 활용하여 필요한 104U 구성을 정의하는 데 도움을 줄 수 있습니다. 구체적인 생산능력, 인증, 납품 요건은 프로젝트에 따라 별도로 확인할 수 있습니다.

FAQ

104U 카트리지 기계적 밀봉에는 어떤 크기를 사용할 수 있습니까?

제품 사양에는 샤프트 크기가 16mm에서 120mm까지 나열되어 있습니다.

작동 온도 범위는 무엇입니까?

제품 사양에는 -20°C ~ +180°C의 중간 온도 범위가 나와 있습니다.

104U는 어떤 압력을 처리할 수 있습니까?

사용압력범위는 0~1.0MPa입니다.

최대 회전 속도는 얼마입니까?

제품 사양에는 최대 속도가 3000r/min으로 기재되어 있습니다.

104U에 플러시 또는 냉각 연결이 포함되어 있습니까?

기술 도면에는 세척/냉각 포트가 나와 있습니다. 필요한 연결 배열은 장비 설치 시 확인되어야 합니다.

104U에는 어떤 미디어가 나열되어 있습니까?

적용 가능한 매체에는 물, 해수, 산, 알칼리 및 벤젠은 물론 하수/해수 및 과립이 포함된 중성 부식성 액체가 포함됩니다. 실제 유체 및 작동 조건에 대한 재료 호환성을 확인하십시오.

Qixing이 기존 씰을 기반으로 교체용 104U를 제조할 수 있습니까?

Qixing은 기존 인감 모델, 치수, 사진 및 운영 데이터를 검토하여 일치 여부를 확인할 수 있습니다. 교체품을 교체 가능한 것으로 취급하기 전에 치수를 확인하는 것이 좋습니다.

교체를 위해 어떤 치수를 제공해야 합니까?

샤프트 직경 d로 시작하고 가능하면 D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 및 L8을 제공하십시오.

씰과 함께 회전 방지 핀이 제공됩니까?

기술 도면에는 회전 방지 핀이 자체 제공되는 것으로 표시되어 있습니다. 주문 시 최종 공급 범위를 확인하세요.

Qixing은 맞춤형 104U 씰을 제공할 수 있습니까?

Qixing은 치수, 매체 및 운영 요구 사항에 따라 맞춤형 선택 및 매칭을 지원할 수 있습니다. 비표준 설계는 사례별로 확인되어야 합니다.

104U 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 104U 명칭을 사용합니다.
