103U 카트리지 기계적 밀봉

제품 사양은 103U 카트리지 기계적 씰에 일반 카트리지 씰 목록보다 더 명확한 구조적 정체성을 제공합니다. 씰은 내부 장착, 내부 흐름, 불균형 및 단일 스프링으로 구동되는 것으로 설명됩니다. 이 조합은 기존 씰을 교체할 때 설치 방향, 흐름 배열, 밸런스 유형 및 스프링 배열 등 4가지 구체적인 체크포인트를 제공하므로 구매자에게 유용합니다.

샤프트 직경만으로 선택하는 대신 유지 관리 또는 구매 팀은 기존 어셈블리가 동일한 기본 레이아웃을 따르는지 확인한 다음 중요한 설치 치수를 비교해야 합니다. 이는 오래된 씰에 읽을 수 있는 표시가 없거나 동일한 공장에서 시각적으로 유사한 여러 카트리지 어셈블리가 사용될 때 특히 중요합니다.

103U 개요

103U를 선택하는 더 나은 방법: 실패 위험부터 시작하세요.

미디어: 제품 사양 문구를 주의 깊게 읽어보세요.

적합한 매체에는 하수, 산, 해수 및 기타 입자가 함유된 중성 부식성 액체가 포함됩니다. 산성 서비스, 해수 서비스 또는 고체가 포함된 액체의 경우 생산 전에 실제 농도, 입자 특성 및 선택한 씰 재료를 확인하십시오.

정확한 선택을 위해 "산성" 또는 "하수"를 하나의 고정된 의무로 취급하는 대신 광범위한 매체 설명을 실제 운영 데이터로 변환하십시오.

103U 대 104U: 모델 번호를 서로 바꿔서 사용할 수 없는 이유

103U와 104U는 샤프트와 직경 값이 유사하지만 전체 설치 길이 L은 크기에 따라 다릅니다. 예를 들어, 103U-16은 L = 52mm를 사용하고 104U-16은 L = 49mm를 사용합니다. 103U-20은 L = 58mm를 사용하고 104U-20은 L = 54mm를 사용합니다.

그 작은 차이는 바로 "동일한 크기" 교체를 피팅 문제로 바꿀 수 있는 종류의 디테일입니다. 구매자가 103U와 104U 중에서 결정하는 경우 샤프트 직경이나 시각적 유사성에 의존하기보다는 전체 도면과 설치 치수를 비교하십시오.

유지 관리 팀의 경우: 기존 씰을 제거하기 전에 수행해야 할 5가지 측정

• 축 직경 d.
• 1차 외부 직경 D3 및 D4.
• 설치 직경 D6 및 D7.
• 전체 설치 길이 L.
• 축 기준 길이 L3에 가능한 경우 L4-L8을 추가합니다.

이러한 측정은 전체 도면을 대체하지는 않지만 모델 이름보다 공장 일치를 위한 훨씬 더 강력한 시작점을 만듭니다. 설치 배열을 나중에 재구성하기 어려울 수 있는 경우 분해하기 전에 사진을 찍어야 합니다.

공장 맞춤화: Qixing이 할 수 있는 작업

Qixing은 제조업체이자 공장이므로 제품 페이지는 구매자에게 유용한 생산 정보를 제공해야 합니다. 표준 사이즈의 경우 103U 모델과 샤프트 직경을 보내주세요. 교체 또는 OEM 작업의 경우 도면, 주요 치수, 매체, 온도, 압력 및 속도도 보내주십시오. 씰이 이미 제거된 경우 조립 및 고정 시트의 선명한 사진이 일치 과정에 도움이 될 수 있습니다.

맞춤형이 완전히 새로운 씰 디자인을 의미할 필요는 없습니다. 많은 B2B 문의에서 맞춤 제작은 구매자의 장비에 대한 올바른 크기, 작동 조건 및 재료 구성을 확인하는 것부터 시작됩니다.

주문하기 전에 Qixing에 문의해야 하는 경우

• 작동 유체는 제품 사양 설명에서 제시하는 것보다 더 부식성이 높습니다.
• 액체에는 고체나 과립이 포함되어 있으며 입자 상태가 불확실합니다.
• 작동 온도는 180°C에 가깝습니다.
• 속도는 3000r/min에 가깝습니다.
• 기존 씰은 103U와 유사해 보이지만 모델 표시가 없습니다.
• 샤프트 크기가 일치하지만 하나 이상의 설치 치수가 일치하지 않습니다.
• 104U 또는 다른 인근 시리즈를 103U로 교체하고 있습니다.

FAQ

103U 카트리지 기계적 밀봉의 크기 범위는 얼마입니까?

제품 사양에는 샤프트 직경이 16mm에서 120mm까지 나열되어 있습니다.

103U는 어떤 디자인 유형인가요?

103U는 단일 스프링으로 구동되는 내부 장착형, 내부 흐름형, 불균형 씰입니다.

어떤 작업 한계가 나열되어 있습니까?

제품 사양에는 -20°C ~ +180°C의 매체 온도, 최대 1.0MPa의 매체 압력 및 최대 3000r/min의 회전 속도가 나열되어 있습니다.

103U에는 어떤 미디어가 나열되어 있습니까?

적합한 매체에는 하수, 산, 해수 및 기타 입자가 함유된 중성 부식성 액체가 포함됩니다. 실제 유체에 대한 최종 재료 호환성을 확인해야 합니다.

샤프트 직경으로만 주문할 수 있나요?

확정된 도면으로 반복 주문하는 경우 샤프트 직경으로 크기를 확인할 수 있습니다. 교체 작업의 경우 Qixing에서는 설치 치수도 확인할 것을 권장합니다.

103U는 104U와 호환되나요?

직접적인 상호 교환 가능성을 가정하지 마십시오. 제공된 표에는 동일한 샤프트 크기의 여러 모델에 대해 서로 다른 전체 길이가 나와 있습니다.

이전 모델을 모르는 경우 무엇을 보내야 합니까?

샤프트 직경, 주요 설치 치수, 씰 및 고정 시트 사진, 작동 조건을 보내십시오.

Qixing은 맞춤형 103U 솔루션을 만들 수 있나요?

Qixing은 공장 매칭을 위한 크기, 치수 및 운영 요구 사항을 검토할 수 있습니다. 비표준 치수 또는 재료 요구사항은 사례별로 확인되어야 합니다.

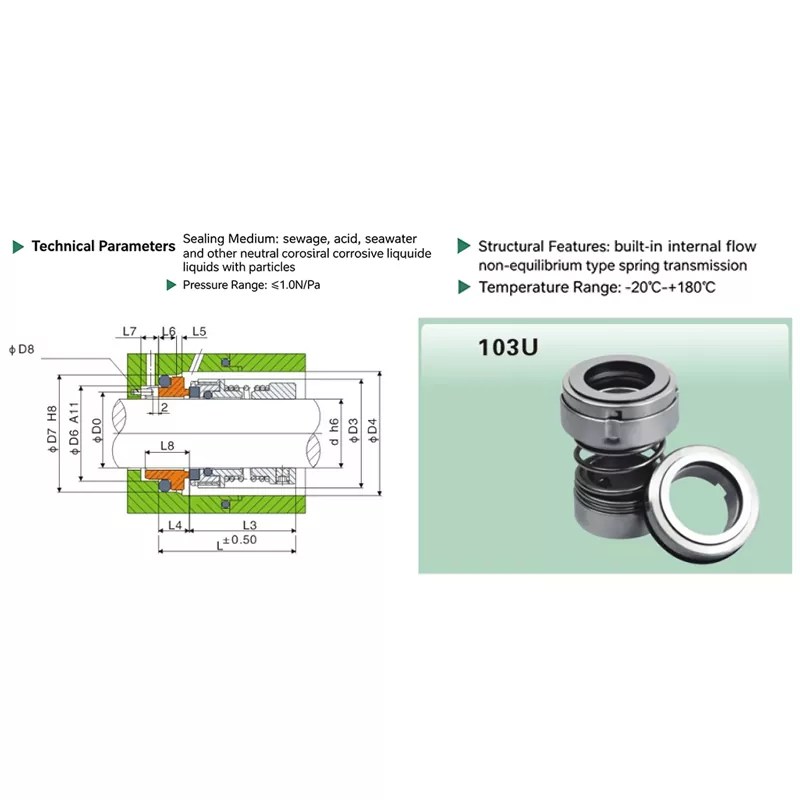

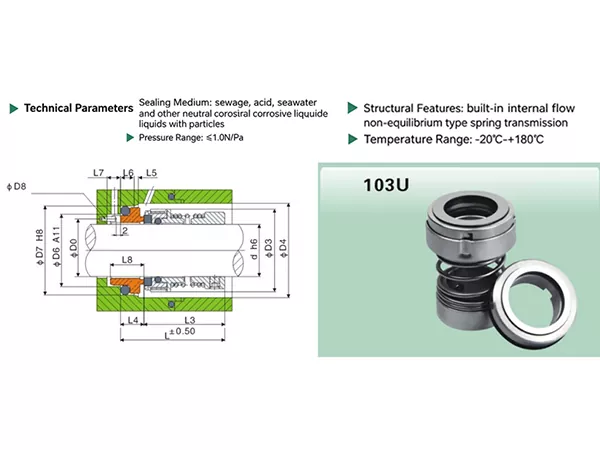

103U 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 103U 명칭을 사용합니다.
