502 카트리지 기계적 밀봉

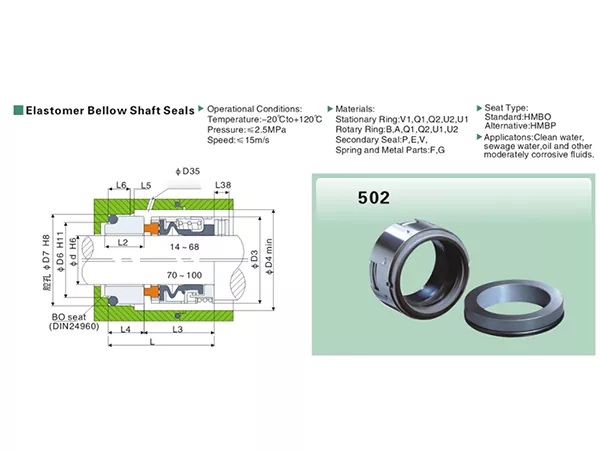

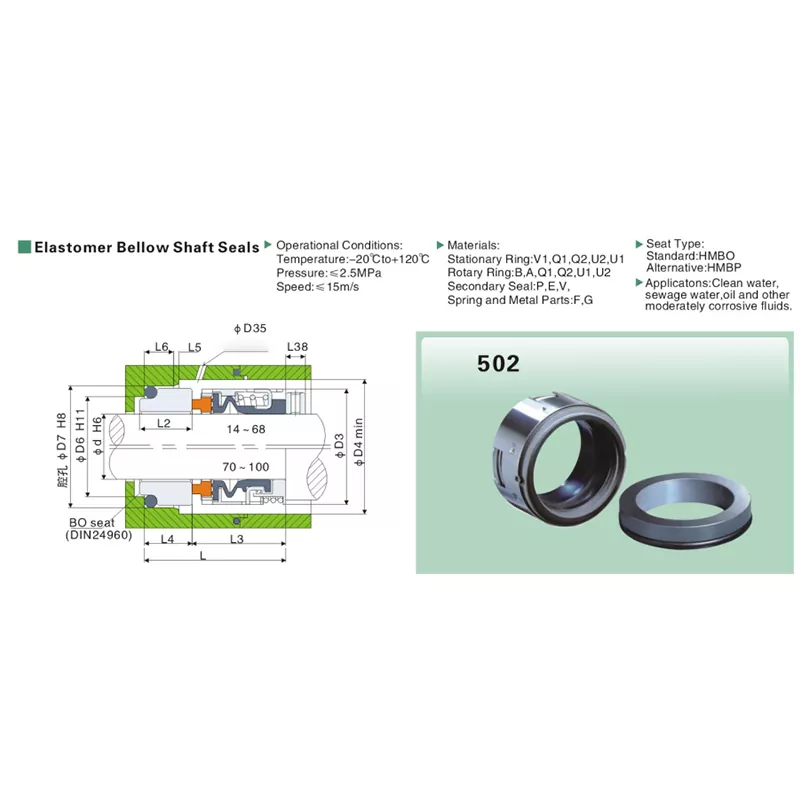

502 시리즈는 크기 범위가 넓으며 범위에 따라 다양한 설치 치수가 변경됩니다. 따라서 "502 + 샤프트 직경"이 좋은 출발점이 되는 제품이 되지만 자신감 있는 교체 주문을 하기에는 항상 충분하지 않습니다. 기술 도면은 설치 영역에서 샤프트 크기를 14-68mm와 70-100mm로 구분하므로 기존 씰 엔벨로프를 일치시키는 것이 중요합니다.

Qixing의 경우 이는 실용적인 구매 워크플로를 만듭니다. 먼저 502 크기를 식별한 다음 고정 시트, 샤프트 및 하우징 치수를 확인한 다음 마지막으로 생산 전에 유체, 압력, 온도 및 속도를 확인합니다.

502 시리즈의 차별점

• 14mm에서 100mm까지 넓은 샤프트 적용 범위.
• 작동 범위: -20°C ~ +120°C, 최대 압력 2.5MPa, 슬라이딩 속도 최대 15m/s.
• BO로 나열된 표준 고정 좌석; BP가 대안으로 나열되었습니다.
• 기술 도면에서는 DIN24960 표기법으로 BO 시트를 식별합니다.
• 도면에는 하우징 영역의 세척/냉각 포트가 포함되어 있습니다.
• 502는 Qixing에서 502 카트리지 기계적 씰로 제공되며 엘라스토머 벨로우즈 씰링 구조를 사용합니다.
• 고정 링, 회전 링, 보조 씰, 스프링 및 금속 부품에 대한 재료 코드 옵션이 제공됩니다.

502 개요

BO 좌석 또는 BP 좌석?

기술 사양에는 BO가 표준 좌석으로, BP가 대안으로 나열되어 있습니다. 또한 도면에서 DIN24960 참조로 BO 시트를 표시합니다. 하지만 제품 사양에는 BO와 BP의 성능 차이가 설명되어 있지 않습니다. 교체 주문의 경우 가장 안전한 접근 방식은 두 코드를 자동으로 교환 가능한 것으로 처리하는 대신 기존 설치에 사용된 시트를 식별하고 관련 치수를 확인하는 것입니다.

502 교체에 적합한 더 나은 방법

유체 선택: 적용 라인을 주의 깊게 읽으십시오.

제품 사양에는 깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다. 이는 초기 필터링에 유용하지만 보편적인 화학적 호환성에 대한 설명은 아닙니다. 하수에는 부유 물질이 포함될 수 있고, 오일에는 첨가제가 포함될 수 있으며, 부식성 액체는 농도와 온도가 크게 다릅니다.

이러한 이유로 Qixing에서는 표면 및 보조 씰 재료 코드를 선택하기 전에 실제 매체를 확인해야 합니다. 이는 제품 사양의 "약간 부식성"이라는 문구보다 응용 분야가 더 공격적인 경우 특히 중요합니다.

재료 코드 옵션

기술 사양은 재료 옵션을 코드로만 제공합니다. 이 제품 페이지는 지원되지 않는 자료 이름을 만들지 않고 해당 코드를 유지합니다.

• 고정 링: V1 / Q1 / Q2 / U2 / U1
• 로터리 링: B / A / Q1 / Q2 / U1 / U2
• 보조 씰: P / E / V
• 스프링 및 금속부품 : F / G

오래된 씰을 제거하기 전에 측정해야 할 사항

502가 교체품으로 공급되는 경우 유지 관리 팀은 기존 어셈블리를 폐기하기 전에 몇 가지 치수를 기록하여 시간을 절약할 수 있습니다. 먼저 샤프트 직경을 측정한 다음 시트 외부 직경과 축 설치 길이를 기록합니다. 가능하다면 기술 도면에 표시된 세척/냉각 포트 배열도 참고하십시오.

• 축 직경 d
• 시트 및 하우징 직경 D3 / D4 / D6 / D7
• 전체 및 작업 길이 L / L3 / L4
• 보조 축 치수 L5 / L6 / L2 / L38
• 기존 좌석 스타일 및 눈에 보이는 모델 표시
• 전체 조립 및 고정 시트의 선명한 사진

502에 Qixing을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 502 시리즈의 경우, 모델명만으로 견적하는 것보다 견적 전 모델, 샤프트 사이즈, 치수, 시트 요구사항, 듀티 조건 등을 함께 검토할 수 있어 더욱 유용합니다.

OEM 및 교체 프로젝트의 경우 도면, 기존 샘플, 치수 측정 또는 운영 데이터를 기반으로 맞춤형 선택이 가능합니다. 특정 생산 능력, 인증 또는 배송 요구 사항은 제품 페이지에서 가정하는 대신 프로젝트에 대해 별도로 확인할 수 있습니다.

FAQ

502 시리즈에는 어떤 샤프트 크기를 사용할 수 있습니까?

제품 사양에는 샤프트 직경 14mm부터 100mm까지 502가지 크기가 나열되어 있습니다.

502에는 어떤 작동 한계가 표시됩니까?

작동 범위는 -20°C ~ +120°C, 압력은 최대 2.5MPa, 슬라이딩 속도는 최대 15m/s입니다.

어떤 고정 좌석이 표준인가요?

BO는 표준 좌석으로 나열되고 BP는 대체 좌석으로 나열됩니다.

제품 사양에 DIN24960이 참조되어 있습니까?

예. 기술 도면에는 DIN24960 참조를 사용하여 BO 시트에 라벨이 지정되어 있습니다.

502에는 어떤 유체가 나열되어 있습니까?

깨끗한 물, 하수, 기름 및 기타 부식성이 있는 유체가 나열되어 있습니다.

Is the 502 a cartridge seal or an elastomer bellow seal?

Qixing은 이 제품을 502 카트리지 기계적 씰로 제공합니다. 엘라스토머 벨로 밀봉 구조는 주문하기 전에 치수 및 작동 조건과 일치해야 합니다.

샤프트 직경으로만 주문할 수 있나요?

축 직경을 가장 먼저 선택하지만, 교체 작업을 위해서는 시트 스타일과 설치 치수도 확인해야 합니다.

교체 견적을 받으려면 무엇을 보내야 합니까?

가능한 경우 기존 모델, 샤프트 크기, 시트 스타일, 설치 치수, 매체, 압력, 온도, 속도 및 선명한 사진을 보내십시오.

Qixing에서 502 씰을 맞춤 설정할 수 있나요?

Qixing은 치수, 샘플 및 운영 데이터를 기반으로 맞춤형 매칭을 지원할 수 있습니다. 비표준 구성은 사례별로 확인해야 합니다.

BO와 BP는 자동으로 상호 교환 가능합니까?

BO가 표준 좌석이고 BP가 대체 좌석입니다. 좌석 옵션을 교체 가능한 것으로 취급하기 전에 치수 및 설치 요구 사항을 확인하십시오.

502 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 502 명칭을 사용합니다.
