58B 화학 펌프 기계적 밀봉

58B 케미컬 펌프 메카니컬 씰은 언뜻 보면 58U와 밀접하게 연관되어 있으며 둘 다 부식성 서비스용으로 배치되어 있습니다. 그러나 제품 사양에 따라 58B/59B 제품군에는 2.5MPa, 58U/59U 제품군에는 1.2MPa라는 더 높은 압력 제한이 적용됩니다. 이것이 58B를 보편적으로 "더 좋게" 만드는 것은 아니지만 구매자가 두 개의 유사한 모델 제품군 중에서 선택할 때 압력을 의미 있는 선택 질문으로 만듭니다.

따라서 산업 구매자의 경우 실질적인 질문은 단순히 "내화학성 씰이 필요한가요?"가 아닙니다. "장비에 어떤 화학물질, 어떤 온도와 압력, 어떤 설치 치수가 필요한가?"입니다.

One View의 58B

58B 대 58U: 가장 유용한 차이점은 압력입니다.

58B/59B 제품군은 58U/59U 제품군보다 더 높은 압력 등급을 제공합니다. 선택 시 실제 화학 매체 및 장비 조건과 함께 명시된 작동 한계를 사용하십시오.

58B RFQ는 모델 코드가 아닌 매체로 시작해야 합니다.

"강한 부식성 유체"는 유용한 범주이지만 화학적 호환성 차트는 아닙니다. Qixing이 58B 구성을 확인하기 전에 구매자는 실제 유체, 알려진 경우 농도, 정상 및 최대 온도를 식별해야 합니다. 부식성은 농도와 온도에 따라 변할 수 있고 기술 사양은 전체 호환성 표가 아닌 재료 코드만 제공하기 때문에 이러한 세부 사항이 중요합니다.

좌석 선택

결합된 58B/59B 페이지에는 BP가 표준 고정 좌석으로, BO가 대안으로 나열되어 있습니다. 58U/59U 페이지와 달리 58B/59B 도면에는 텍스트에서 각 모델에 하나의 좌석 코드가 명확하게 할당되어 있지 않습니다. 이러한 이유로 이 페이지에서는 BP/BO 정보를 가족 수준으로 유지하며 모든 58B가 하나의 특정 좌석을 사용해야 한다고 주장하지 않습니다.

교체 작업을 위해서는 가능하면 기존 고정 시트를 촬영하고 측정해야 합니다. 이는 기술 사양 자체에 명시적으로 명시되지 않은 좌석 배정을 강제하는 것보다 더 신뢰할 수 있는 매칭 기반입니다.

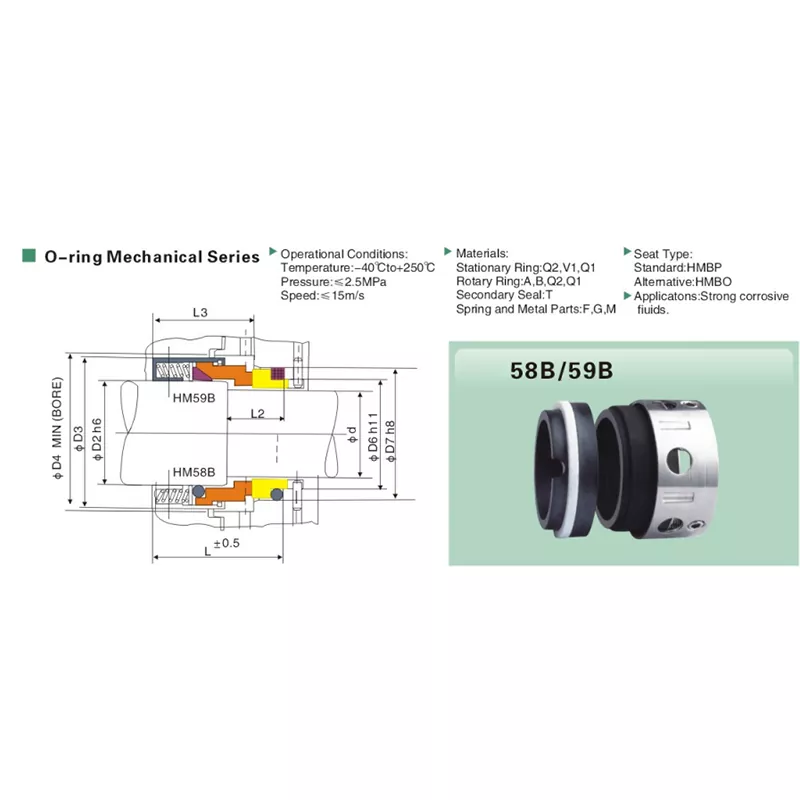

58B/59B 테이블의 추가 치수 문제

58U/59U 테이블과 비교하여 58B/59B 페이지에는 D3, D4, L, L3, d6 및 D7 외에 D2 및 L2가 포함됩니다. 동일한 샤프트 직경을 가진 두 개의 씰이 주변 설치 범위에서 여전히 다를 수 있으므로 이러한 추가 치수는 교체 작업 중에 유용합니다.

• 샤프트 직경 d부터 시작합니다.
• 방사형 설치 범위 주변의 D2, D3 및 D4를 확인합니다.
• L, L2, L3의 축 공간을 확인하세요.
• 샤프트/시트 측에서 d6 및 D7을 확인하십시오.
• 기존 모델 마킹이 불완전한 경우 선명한 사진을 보내주세요.

재료 코드 옵션

제품 사양 페이지에는 재료 선택 사항이 전체 이름이 아닌 코드로 나열되어 있습니다. 해당 코드를 추측된 자료로 바꾸는 대신 이 페이지에서는 인쇄된 대로 정확하게 유지합니다.

• 고정 링: Q2 / V1 / Q1
• 회전 링: A / B / Q2 / Q1
• 보조 씰: T
• 스프링 및 금속 부품: F / G / M

구매자가 기존 자재 코드를 이미 알고 있는 경우 해당 코드를 RFQ에 포함할 수 있습니다. 그렇지 않은 경우 더 나은 경로는 재료 선택을 검토할 수 있도록 화학 매체와 작동 조건을 보내는 것입니다.

치싱을 선택하는 이유

크기 행을 통해 58B 크기가 존재하는지 확인할 수 있습니다. 해당 크기, 재료 조합 ​​및 시트 배열이 특정 부식 공정에 적합한지 여부를 구매자에게 알릴 수는 없습니다. Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업 바이어를 위한 메카니컬 씰을 제조 및 공급하며 견적 전에 이러한 세부 사항을 함께 검토할 수 있습니다.

OEM 또는 교체 프로젝트의 경우 시작점은 도면, 기존 씰, 치수 측정, 모델 참조 또는 운영 데이터일 수 있습니다. 목표는 모델 번호에만 의존하기보다는 실제 임무를 일치시키는 것입니다.

FAQ

58B 케미컬 펌프 메카니컬 씰에는 어떤 크기를 사용할 수 있습니까?

공유 58B/59B 테이블은 14mm에서 100mm까지의 샤프트 크기를 포괄합니다.

58B/59B 제품군에는 어떤 압력이 나열되어 있습니까?

최대 압력은 2.5MPa입니다.

58U 제품군과 비교하면 어떤가요?

제공된 58U/59U 페이지에는 최대 1.2MPa의 압력이 나열되어 있고, 58B/59B 페이지에는 최대 2.5MPa가 나열되어 있습니다.

어떤 온도와 속도가 나와 있나요?

작동 온도 범위는 -40°C ~ +250°C이고 최대 슬라이딩 속도는 15m/s입니다.

어떤 미디어가 나열되어 있나요?

적용 라인에는 "강한 부식성 유체"라고 명시되어 있습니다. 자세한 화학물질 목록을 제공하지 않습니다.

58B는 어떤 고정 좌석을 사용합니까?

결합된 58B/59B 페이지에는 시리즈 수준에서 BP가 표준으로, BO가 대안으로 나열되어 있지만 텍스트에서는 58B에 하나의 좌석 코드를 명확하게 할당하지 않습니다. 교체 작업을 위해 기존 좌석을 확인하세요.

표에 D2와 L2가 포함된 이유는 무엇입니까?

이는 치수 테이블의 일부이며 대체 일치에 도움이 될 수 있는 추가 반경 및 축 정보를 제공합니다.

샤프트 크기별로만 주문할 수 있나요?

샤프트 크기를 먼저 확인해야 하지만 부식성 서비스를 선택하려면 매체, 온도, 압력, 치수 및 재료 요구 사항도 확인해야 합니다.

Qixing이 58B를 맞춤 설정할 수 있나요?

Qixing은 도면, 샘플, 치수 및 작동 조건을 기반으로 맞춤형 매칭을 지원할 수 있습니다. 비표준 요구사항은 사례별로 확인되어야 합니다.

58B 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 58B 명칭을 사용합니다.
