59B 화학 펌프 기계적 밀봉

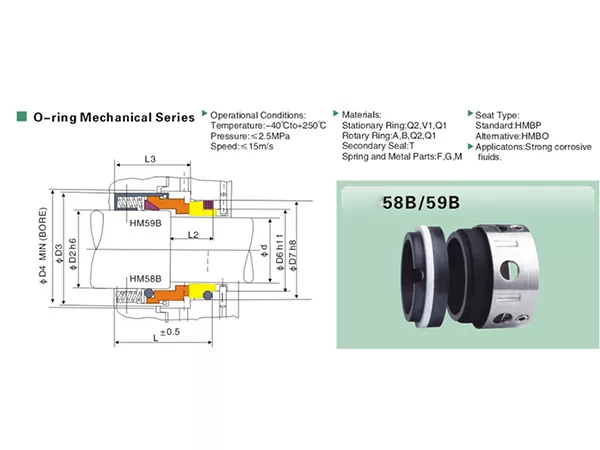

제품 사양에는 58B 및 59B에 하나의 공유 크기 테이블과 하나의 공통 작동 범위가 제공됩니다. 그것이 제공하지 않는 것은 두 가지 합의가 서비스에서 어떻게 다른지에 대한 자세한 서면 설명입니다. 페이지에는 단순히 위쪽 그림(59B)과 아래쪽 그림(58B)이 표시되어 있습니다.

교체 작업의 경우 앞에 있는 물리적 봉인이 특히 중요합니다. 폐기하기 전에 조립품 사진을 찍고, 샤프트 크기를 기록하고, 가능하면 고정 시트를 식별하고, 주축 및 반경 치수를 측정하십시오. 이러한 세부 사항은 부분적인 모델 표시보다 더 결정적일 수 있습니다.

기술 사양

59B와 58B가 테이블을 공유합니다. 이것이 바로 확인이 중요한 이유입니다.

공유 테이블을 사용하면 언뜻 보면 가족이 서로 바꿔 쓸 수 있는 것처럼 보일 수 있습니다. 그러나 기술 도면에는 별도로 레이블이 지정된 두 가지 배열이 표시됩니다. 제품 사양에는 모든 58B 및 59B 구성이 직접 상호 교환 가능하다고 명시되어 있지 않기 때문에 Qixing은 그러한 가정을 하기보다는 기존 형상을 확인해야 합니다.

유용한 교체 점검은 d, D2, D3, D4, L, L2, L3, d6 및 D7을 이전 ​​어셈블리와 비교하는 것입니다. 이는 실제로 차원 테이블에 게시된 차원입니다.

좌석 선택

BP가 표준 좌석이고 BO가 대체 좌석입니다. 교체 프로젝트의 경우 주문 전 기존 좌석 배열 및 치수를 확인하세요.

기존 고정 좌석을 식별할 수 있는 경우 해당 정보를 RFQ에 포함합니다. 그럴 수 없는 경우, 좌석 선택을 설치와 비교하여 확인할 수 있도록 사진과 치수를 제공하십시오.

2.5 MPa 부식성 서비스 등급으로 인해 우리가 묻는 질문이 변경되었습니다.

58B/59B 제품군은 강한 부식성 유체 및 최대 압력 2.5 MPa로 등록되어 있습니다. 이러한 조합은 압력을 선택의 한 부분으로만 만듭니다. 이 페이지는 보편적인 내화학성 차트를 제공하지 않기 때문에 유체 화학, 농도 및 온도는 여전히 필수적입니다.

나열된 압력 또는 온도 제한에 가까운 작업의 경우 Qixing은 씰 구성을 확인하기 전에 작동 조건과 함께 실제 매체 및 요청된 재료 코드를 검토해야 합니다.

재료 코드: 트레일을 그대로 유지

제품 사양에서는 재료 선택을 전체 이름이 아닌 코드로 제공합니다. 정보를 조작하는 것을 방지하기 위해 이 페이지에서는 제공된 코드를 정확하게 유지합니다.

• 고정 링: Q2 / V1 / Q1
• 회전 링: A / B / Q2 / Q1
• 보조 씰: T
• 스프링 및 금속 부품: F / G / M

59B를 제거하기 전에 벤치측 점검

• 양쪽에서 전체 씰의 사진을 찍습니다.
• 샤프트 직경을 기록하십시오. d.
• 접근 가능한 경우 D2, D3 및 D4를 측정합니다.
• 축 치수 L, L2 및 L3을 기록합니다.
• 샤프트/시트 영역 주변의 d6 및 D7을 측정합니다.
• 고정 좌석을 별도로 촬영하십시오.
• 눈에 보이는 재료 코드나 이전 모델 표시가 있는지 확인하십시오.
• 작동 매체, 농도, 온도, 압력 및 속도를 기록하십시오.

59B에 대한 더 나은 RFQ

59B 교체 또는 OEM 프로젝트를 위해 Qixing을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 59B 프로젝트의 경우 모델 번호만 인용하는 대신 기존 씰 형상, 시트 요구 사항, 화학 매체 및 작동 조건을 함께 검토할 수 있습니다.

OEM 또는 교체 작업의 경우 Qixing은 도면, 샘플, 치수 측정 및 프로세스 데이터를 사용하여 맞춤형 매칭을 지원할 수 있습니다. 비표준 구성은 사례별로 확인해야 합니다.

벤치에 오래된 59B 씰이 있습니까? 공장 일치 및 견적을 위해 Qixing 사진, 치수, 좌석 정보 및 부식성 서비스 조건을 보내십시오.

FAQ

59B 화학 펌프 기계적 씰에는 어떤 크기를 사용할 수 있습니까?

공유 58B/59B 테이블은 14mm에서 100mm까지의 샤프트 크기를 포괄합니다.

59B 제품군의 작동 범위는 무엇입니까?

작동 범위는 -40°C ~ +250°C, 압력은 최대 2.5MPa, 슬라이딩 속도는 최대 15m/s입니다.

59B는 어떤 유체에 사용됩니까?

제품 사양에는 "강한 부식성 유체"라고 명시되어 있습니다. 개별 화학물질을 나열하지 않습니다.

BP가 표준석인가요?

예. 58B/59B 시리즈 노트에는 BP가 표준으로, BO가 대안으로 나열되어 있습니다.

59B는 항상 BP 시트를 사용하나요?

아니요. 페이지에는 59B에만 BP가 명시적으로 할당되어 있지 않으므로 주문 전 좌석 배치를 확인해야 합니다.

59B는 58B와 어떻게 다릅니까?

58B와 59B는 관련 배열을 사용합니다. 교체 선택에는 치수 및 좌석 확인이 포함되어야 합니다.

샤프트 사이즈로만 주문할 수 있나요?

샤프트 크기가 첫 번째 필터이지만 공유된 패밀리 테이블과 별도의 도면으로 인해 교체 작업 시 치수 확인이 권장됩니다.

어떤 치수를 보내야 합니까?

차원 테이블은 d, D2, D3, D4, L, L2, L3, d6 및 D7을 게시합니다.

250°C 제한은 모든 재료 조합에 적용됩니까?

최종 선정 전 실제 사용유체 및 온도와 함께 사용 한계 및 재질 코드를 검토해야 합니다.

Qixing이 59B를 맞춤 설정할 수 있나요?

Qixing은 샘플, 치수, 도면 및 운영 데이터를 통한 맞춤형 매칭을 지원할 수 있습니다. 비표준 요구사항은 별도로 확인해야 합니다.

59B 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 59B 명칭을 사용합니다.
