58U 화학 펌프 기계적 밀봉

Qixing은 내구성이 뛰어난 58U 화학 펌프 기계적 씰 제조업체이자 글로벌 구매자에게 맞춤형 씰링 솔루션을 제공하는 공급업체입니다. 58U는 14~100mm 샤프트 크기를 포괄하고 BO 고정 시트를 사용하며 -40°C~+250°C의 강한 부식성 유체에 대해 등재되어 있습니다.

문의 보내기

제품 설명

많은 표준 기계식 씰의 경우 구매자는 샤프트 크기부터 시작한 다음 치수를 검토합니다. 58U 케미컬 펌프 기계식 씰의 경우 매체는 논의 초기에 이동해야 합니다. 제품 사양에서는 특히 58U/59U 제품군을 강한 부식성 유체에 할당하므로 유체 구성, 농도 및 온도가 올바른 선택의 핵심입니다.

이는 구매 대화를 변화시킵니다. 58U 문의는 "40mm가 필요합니다."에서 끝나서는 안 됩니다. Qixing은 또한 구성을 확인하기 전에 액체가 무엇인지, 얼마나 뜨거운지, 압력, 속도 및 알려진 재료 코드 요구 사항을 알아야 합니다.

기술적인 운영 창

선택항목	58U 기술 데이터
제품 키워드	58U 화학 펌프 기계적 밀봉
제품군	O-링 기계 시리즈
샤프트 크기 범위	14-100mm
온도	-40°C ~ +250°C
압력	1.2MPa 이하
슬라이딩 속도	15m/초 이하
그림에 표시된 58U 좌석	보좌석
그림에 표시된 59U 좌석	BP 좌석
시리즈 수준 좌석 메모	표준: BP / 대체: BO
고정 벨소리 코드	V1 / Q1 / U2
로터리 벨소리 코드	B / A / U2 / Q2
보조 봉인 코드	T
스프링 및 금속 부품 코드	F / G / M
나열된 응용 프로그램	강한 부식성 유체

58U 대 59U: 같은 제품군, 다른 좌석 참조

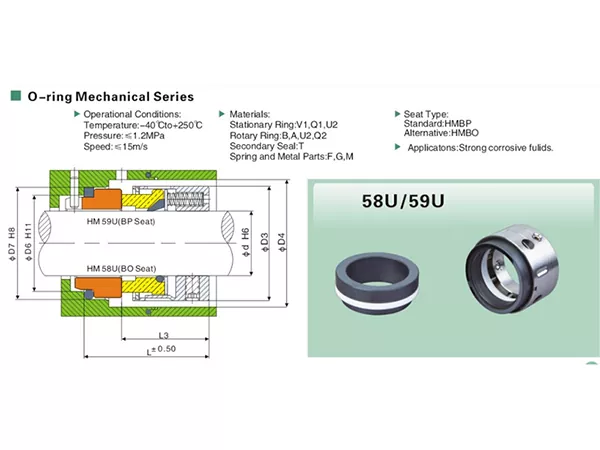

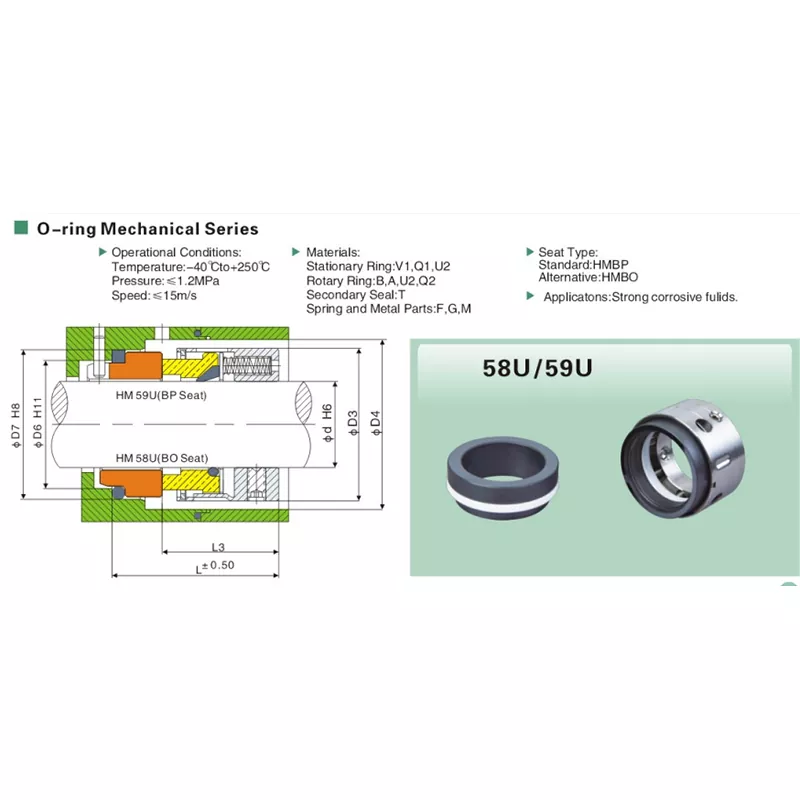

제품 사양은 58U와 59U를 한 페이지에 통합하고 하나의 공유 치수표를 사용합니다. 그러나 단면도에는 BO 시트가 있는 58U와 BP 시트가 있는 59U가 표시되어 있습니다. 동시에 시리즈 노트에는 BP가 표준 좌석이고 BO가 대안이라고 나와 있습니다.

58U의 경우 모델별 핵심 디테일은 BO 시트 배치입니다. 성에만 의존하기보다는 교체 매칭 시 좌석을 확정하세요.

-40°C ~ +250°C 범위를 주의 깊게 읽어야 하는 이유

작동 온도 범위는 -40°C ~ +250°C입니다. 이는 모든 재료 코드 조합이 전체 범위에 걸쳐 자동으로 적합하다는 의미는 아닙니다. 화학적 호환성과 온도 성능은 선택한 씰 표면과 보조 씰에 따라 달라집니다.

상한 또는 하한 온도 한계 근처의 부식성 서비스의 경우 문의에는 실제 유체와 온도가 함께 포함되어야 합니다. 이를 통해 제품 사양 한계를 보편적 보증으로 취급하는 대신 의도된 의무에 따라 재료 선택을 검토할 수 있습니다.

내화학성은 하나의 재료가 아닙니다

재료 옵션은 코드로 식별됩니다. 필요한 코드를 알 수 없는 경우 Qixing이 적합한 조합을 검토할 수 있도록 중간 및 의무 조건을 제공하십시오.

고정 링: V1 / Q1 / U2
로터리 링: B / A / U2 / Q2
보조 씰: T
스프링 및 금속 부품: F / G / M

웹 사이트 전환의 경우에도 유용합니다. 이전 재료 코드를 아는 구매자는 직접 보낼 수 있고, 코드를 모르는 구매자는 Qixing이 검토할 매체, 농도 및 온도를 제공할 수 있습니다.

부식성 서비스 문의 체크리스트

보낼 내용	유용한 세부정보의 예	중요한 이유
유체명	특정 화학물질 또는 공정 액체	강한 부식성 유체; 실제 화학 세부 정보를 제공합니다.
집중	알려진 경우 백분율 또는 공정 농도	부식성은 농도에 따라 변할 수 있습니다.
온도	정상 및 최대 작동 온도	재료 적합성은 온도를 통해 확인해야 합니다.
압력	정상/최대 압력	나열된 1.2 MPa 범위와 비교하십시오.
속도	샤프트 속도 또는 슬라이딩 속도	나열된 15m/s 이하 범위와 비교해 보세요.
샤프트 크기	14-100mm 범위	기본 치수 크기를 선택합니다.
좌석정보	BO 좌석 / 기존 좌석 사진	58U와 59U는 도면에서 서로 다른 좌석 라벨을 사용하므로 중요합니다.
구인감 데이터	모델, 치수, 사진, 재료 코드	보편적인 호환성을 주장하지 않고도 교체 매칭을 돕습니다.

58U 교체를 추측이 아니라 측정해야 하는 경우

58U/59U 제품군은 14mm~100mm를 포괄하는 단일 크기 테이블을 공유합니다. 교체 주문의 경우 샤프트 직경을 먼저 확인해야 하지만 이전 설치에서 측정이 가능한 경우 D3, D4, L, L3, D6 및 D7을 따라야 합니다.

이는 기존 명판이나 씰 표시가 불완전한 경우 특히 중요합니다. 고정 시트의 선명한 사진은 이전 어셈블리가 58U BO 시트 배열을 따르는지 확인하는 데도 도움이 될 수 있습니다.

58U가 화학물질 처리 프로젝트에 적합한 곳

58U는 강한 부식성 유체용으로 제작되었습니다. 개별 화학물질은 농도와 온도에 따라 다르게 반응할 수 있기 때문에 Qixing은 고객의 실제 매체 데이터를 사용하여 특정 응용 분야에 대한 적합성을 검토합니다.

58U 내화학성 씰에 Qixing을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 58U의 경우 공장 측 선택 프로세스는 화학 매체 및 작동 조건에서 시작한 다음 샤프트 크기, 시트 및 치수로 이동할 수 있습니다.

OEM 및 교체 프로젝트의 경우 Qixing은 의무 조건과 함께 샘플, 도면, 모델 참조 및 치수 데이터를 검토할 수 있습니다. 따라서 일반적인 모델 전용 견적보다 부식성 서비스 구매에 견적이 더 유용합니다.

FAQ

58U 케미컬 펌프 메카니컬 씰에 사용할 수 있는 샤프트 크기는 무엇입니까?

공유 58U/59U 치수 표는 14mm에서 100mm까지의 샤프트 직경을 다룹니다.

58U의 온도 범위는 어떻게 됩니까?

작동 온도 범위는 -40°C ~ +250°C입니다.

나열된 최대 압력은 얼마입니까?

제품 사양에는 최대 1.2MPa의 압력이 명시되어 있습니다.

나열된 최대 슬라이딩 속도는 얼마입니까?

제품 사양에는 슬라이딩 속도가 최대 15m/s로 나와 있습니다.

58U는 어떤 유체에 사용됩니까?

적용 범위에는 "강한 부식성 유체"가 명시되어 있습니다. 자세한 화학물질 목록을 제공하지 않습니다.

58U는 어떤 고정 좌석을 사용합니까?

도면에는 BO 시트가 있는 58U의 라벨이 구체적으로 표시되어 있습니다. 같은 페이지에는 BP 시트가 포함된 59U 라벨이 붙어 있습니다.

왜 페이지에는 BP가 표준이고 BO가 대안이라고 나와 있나요?

이 진술은 결합된 58U/59U 시리즈 수준에서 작성되었습니다. 모델 도면에서는 58U를 BO로 구체적으로 식별하므로 가족 메모만으로 좌석을 유추하기보다는 선택 중에 좌석을 확인해야 합니다.

모든 재료 옵션이 250°C에서 작동할 수 있습니까?

재료 코드 조합에 따라 호환성 한계가 다를 수 있으므로 선택하기 전에 매체와 온도를 확인하십시오.

부식성 서비스 견적을 받으려면 무엇을 보내야 합니까?

유체, 농도, 온도, 압력, 속도, 샤프트 크기, 기존 시트 정보 및 알려진 재료 코드를 보냅니다.

Qixing에서 58U를 맞춤 설정할 수 있나요?

Qixing은 치수, 샘플, 매체 데이터 및 작동 조건을 사용하여 맞춤형 선택 및 매칭을 지원할 수 있습니다. 비표준 요구사항은 사례별로 확인되어야 합니다.

58U 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 58U 명칭을 사용합니다.

모델	d	D3	D4	L	L3	D6	D7
58U-14	14	32	34	42.5	30.5	21	25
58U-16	16	34	36	42.5	30.5	23	27
58U-18	18	36	38	45.0	31.5	27	33
58U-20	20	38	40	45.0	31.5	29	35
58U-22	22	40	42	45.0	31.5	31	37
58U-24	24	42	44	47.5	34.2	33	39
58U-25	25	44	46	47.5	34.5	34	40
58U-28	28	47	49	50.0	37.5	37	43
58U-30	30	49	51	50.0	38.5	39	45
58U-32	32	54	58	50.0	38.0	42	48
58U-33	33	54	58	50.0	38.0	42	48
58U-35	35	56	60	50.0	38.0	44	50
58U-38	38	59	63	52.5	39.5	49	56
58U-40	40	61	65	52.5	39.5	51	58
58U-43	43	64	68	52.5	39.5	54	61
58U-45	45	66	70	52.5	39.5	56	63
58U-48	48	69	73	52.5	39.5	59	66
58U-50	50	71	75	57.5	44.0	62	70
58U-53	53	78	83	57.5	44.0	65	73
58U-55	55	80	85	57.5	44.0	67	75
58U-58	58	83	88	62.5	49.0	70	78
58U-60	60	85	90	62.5	49.0	72	80
58U-63	63	88	93	62.5	49.0	75	83
58U-65	65	90	95	62.5	49.0	77	85
58U-70	70	95	104	70.0	55.5	83	92
58U-75	75	104	109	70.0	55.5	88	97
58U-80	80	109	114	70.0	55.0	95	105
58U-85	85	114	119	75.0	60.0	100	110
58U-90	90	119	124	75.0	60.0	105	115
58U-95	95	124	129	75.0	60.0	110	120
58U-100	100	129	134	75.0	60.0	115	125
