59U 화학 펌프 기계적 밀봉

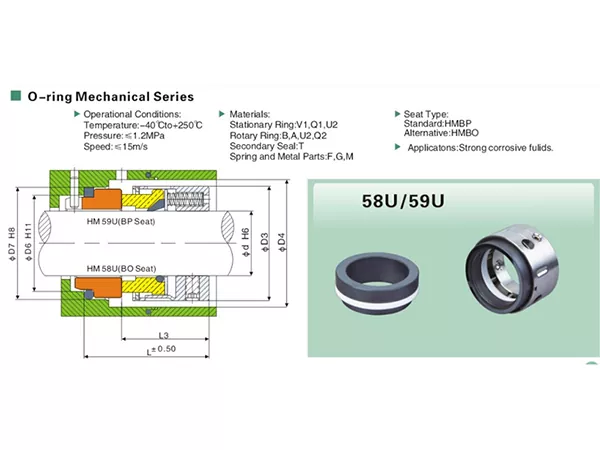

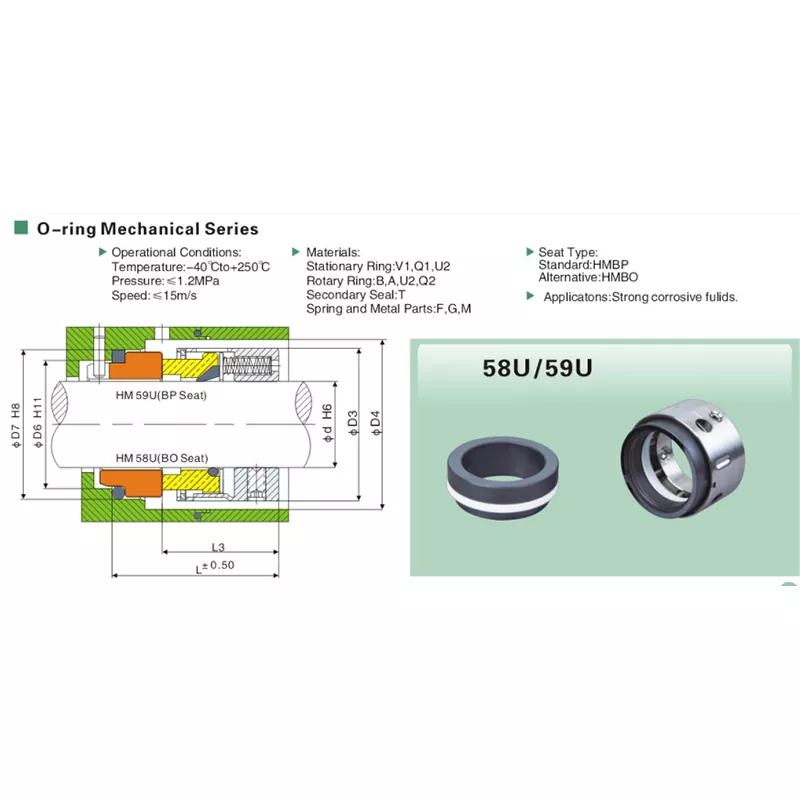

제품 사양에서는 58U와 59U를 동일한 O-링 메카니칼 씰 제품군에 넣고 하나의 공유 크기 표를 제공합니다. 페이지에 표시된 가장 명확한 모델 수준 차이는 고정 시트입니다. 59U 도면에는 BP 시트 라벨이 붙어 있고 58U 도면에는 BO 라벨이 붙어 있습니다.

이는 샤프트 직경만으로 59U 교체품을 선택해서는 안 된다는 것을 의미합니다. 기존 씰에 눈에 보이는 고정 시트가 있는 경우 주문하기 전에 해당 시트를 사진 촬영하고 측정하면 모델과 패밀리 일치가 시트 불일치로 이어지는 것을 방지하는 데 도움이 될 수 있습니다.

59U 기술 사양

59U 대 58U: 실제 구매 비교

BP 및 BO 시트 옵션은 설치 선택 항목으로 취급되어야 합니다. 주문하기 전에 기존 좌석과 치수를 확인하세요.

교체 작업에서 BP 좌석 확인이 중요한 이유

교체 프로젝트에서는 모델 마킹이 불완전할 수 있지만 고정 시트는 여전히 측정 가능합니다. 59U 문의의 경우 가능한 경우 BP 시트를 확인하고 관련 D6 및 D7 값을 샤프트 크기 및 축 치수와 함께 비교하십시오.

• 오래된 봉인을 폐기하기 전에 고정 좌석의 사진을 찍으십시오.
• 샤프트 직경을 기록하십시오. d.
• 접근 가능한 경우 D6 및 D7을 측정합니다.
• 씰 하우징/시트 봉투 주위의 D3 및 D4를 확인하십시오.
• 축 공간에 대해 L과 L3을 기록합니다.
• 눈에 보이는 모델이나 재료 코드 표시를 보냅니다.

강한 부식성 유체: 매체 이름을 지정해야 합니다.

제품 사양 적용란에는 "강한 부식성 유체"라고 적혀 있지만 개별 화학 물질은 나열되어 있지 않습니다. 해당 문구는 완전한 내화학성 차트가 아닌 선택 범주입니다.

Qixing이 59U 구성을 검토하려면 조사를 통해 실제 매체, 농도(알려진 경우) 및 작동 온도를 식별해야 합니다. 하나의 농도나 온도에서 허용되는 유체는 다른 조건에서는 다른 재료 선택이 필요할 수 있습니다.

작동 한계 및 재료 선택

작동 범위는 -40°C ~ +250°C, 압력은 최대 1.2MPa, 슬라이딩 속도는 최대 15m/s입니다. 최종 적합성은 선택한 재료 조합과 실제 유체 조건에 따라 달라집니다.

한계에 가까운 응용 분야의 경우 Qixing은 구성을 확인하기 전에 필요한 표면 및 2차 밀봉 재료 코드와 함께 매체 화학 및 온도를 검토해야 합니다.

재료 코드 옵션

• 고정 링: V1 / Q1 / U2
• 로터리 링: B / A / U2 / Q2
• 보조 씰: T
• 스프링 및 금속 부품: F / G / M

제품 사양 페이지에서는 이러한 코드를 전체 재료 이름으로 변환하지 않기 때문에 이 제품 페이지에서는 지원되지 않는 재료를 할당하는 대신 코드를 있는 그대로 유지합니다.

더 나은 59U RFQ

실용적인 선택 지침

신뢰할 수 있는 59U 선택을 위해 구매자는 주문하기 전에 모델, 시트 배열, 치수, 화학 매체 및 작동 조건을 확인해야 합니다.

59U의 경우 이는 표를 별도로 읽을 때 간과하기 쉬운 네 가지 요소, 즉 화학 매체, BP 시트, 치수 적합성 및 실제 작동 조건을 연결하는 것을 의미합니다.

59U 내화학성 씰에 Qixing을 선택하는 이유

Ningbo Yade Fluid Connector Co.,Ltd의 메카니컬 씰 브랜드인 Qixing은 산업용 바이어를 위한 메카니컬 씰을 제조, 공급합니다. 59U 프로젝트의 경우 공장 측 매칭 프로세스를 통해 부식성 매체, 샤프트 크기, BP 시트, 치수 및 작동 조건을 함께 검토할 수 있습니다.

OEM 및 교체 요구 사항의 경우 Qixing은 기존 샘플, 도면, 치수 기록 및 운영 데이터를 사용하여 작업할 수 있습니다. 이는 모든 59U 구성이 보편적으로 상호 교환 가능하다는 지원되지 않는 주장을 하지 않고 맞춤형 선택을 지원합니다.

FAQ

59U 케미컬 펌프 메카니컬 씰에는 어떤 크기를 사용할 수 있습니까?

공유 58U/59U 치수 표에는 14mm에서 100mm까지의 샤프트 크기가 포함됩니다.

59U에는 어떤 고정 좌석이 표시됩니까?

기술 도면에는 BP 시트가 포함된 59U라는 라벨이 구체적으로 표시되어 있습니다.

59U는 58U와 어떻게 다릅니까?

기술 사양에서 모델 수준의 가장 명확한 구분은 좌석입니다. 59U는 BP로 표시되고 58U는 BO로 표시됩니다. 그들은 동일한 패밀리 테이블과 운영 제한을 공유합니다.

59U는 어떤 유체에 사용됩니까?

제품 사양에는 "강한 부식성 유체"라고 명시되어 있습니다. 자세한 화학물질 목록을 제공하지 않습니다.

어떤 온도 범위가 나열되어 있나요?

작동 온도 범위는 -40°C ~ +250°C입니다.

어떤 압력과 속도가 나열되어 있습니까?

최대 압력은 1.2MPa이고 최대 슬라이딩 속도는 15m/s입니다.

샤프트 직경만 사용하여 59U를 주문할 수 있습니까?

샤프트 사이즈도 중요하지만 교체 작업을 위해서는 BP 시트와 설치 치수도 확인해야 합니다.

250°C는 모든 재료 조합이 250°C에서 적합하다는 것을 의미합니까?

기술 사양에는 그러한 주장이 없습니다. 작동 범위와 재료 코드는 별도로 나열되어 있으므로 매체와 재료 조합을 함께 검토해야 합니다.

59U 견적을 받으려면 무엇을 보내야 합니까?

화학 매체, 농도(알고 있는 경우), 온도, 압력, 속도, 샤프트 크기, BP 시트 세부 정보, 치수 및 이전 씰 사진이나 코드를 보내십시오.

Qixing에서 59U를 맞춤 설정할 수 있나요?

Qixing은 샘플, 치수 및 작동 조건을 기반으로 맞춤형 매칭을 지원할 수 있습니다. 비표준 요구사항은 사례별로 확인되어야 합니다.

59U 치수표

치수는 밀리미터 단위로 표시됩니다. 아래 모델 이름은 Qixing 방향 59U 명칭을 사용합니다.
