7D 단일 스프링 기계적 씰

7D 단일 스프링 메카니컬 씰은 열과 속도를 위해 제작되었습니다. +200C 및 18m/s 등급의 O-링 푸셔 설계를 통해 표준 단일 스프링 씰이 희미해지는 곳(온수, 열 매체 및 고속 2극 모터 펌프)에서 작동합니다. 샤프트 크기는 10mm ~ 100mm, 압력은 0.8MPa입니다. 견적을 원하시면 저희에게 연락해주세요!

문의 보내기

제품 설명

7D는 더 넓은 온도 및 속도 창을 위해 Z2와 같은 푸셔 씰의 더 높은 압력 등급을 교환합니다. 따라서 이 제품은 뜨거워지거나 빠르게 회전하는 중압 펌프에 적합한 단일 스프링 메카니칼 씰입니다. 밸런스 또는 다중 스프링 씰이 더 나은 선택인 고압 작업에는 적합하지 않습니다.

7D 단일 스프링 메카니컬 씰은 열과 속도를 위해 제작되었습니다. +200°C 및 18m/s 정격의 O-링 푸셔 설계를 통해 표준 단일 스프링 씰이 희미해지는 곳(온수, 열 매체 및 고속 2극 모터 펌프)에서 작동합니다. 샤프트 크기는 10mm ~ 100mm, 압력은 0.8MPa입니다. OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 7D 단일 스프링 기계 씰을 구입하세요.

7D가 올바른 선택일 때

세 가지 조건은 표준 단일 스프링 씰에 비해 7D를 가리킵니다.

매체 온도가 높습니다.FKM O-링을 사용하는 +200°C에서 7D는 +150°C 등급의 표준 씰에서 엘라스토머를 경화시키거나 압출하는 뜨거운 물, 뜨거운 오일, 열 유동 및 뜨거운 응축수를 처리합니다.
높은 샤프트 속도.18m/s 등급은 빠른 2극 모터 펌프 및 부스터에 적용됩니다. 표면 속도 헤드룸이 약 6800rpm인 50mm 샤프트에서 표준 단일 스프링 한계보다 훨씬 높습니다.
적당한 압력.0.8MPa 미만에서는 7D가 효율적이고 수명이 깁니다. 그 위에는 균형 잡힌 O-링 또는 다중 스프링 씰이 있습니다. 7D는 고압 설계가 아니므로 하나로 지정해서는 안 됩니다.

O-링 푸셔 디자인이 열에 적합한 이유

7D는 고정된 고무 벨로우즈 대신 샤프트를 따라 축 방향으로 미끄러지는(푸셔 설계) O-링을 보조 씰로 사용합니다. 두 가지가 따릅니다. 첫째, O-링은 NBR과 EPDM이 할 수 없는 +200°C까지 화학적 및 열적 안정성을 유지하는 FKM일 수 있습니다. 둘째, 푸셔 동작을 통해 씰 표면이 접촉을 잃지 않고 고온에서 마모 및 열 성장을 추적할 수 있습니다. 이는 7D가 벨로우즈 씰을 여는 열 순환을 통해 씰링을 유지하는 이유입니다. SiC/SiC 또는 SiC/Carbon 표면은 18m/s에서 발생하는 마찰열을 분산시켜 작동 인터페이스를 허용 오차 범위 내로 유지합니다.

명세서

매개변수	값	매개변수	값
축 직경	10mm ~ 100mm	고정된 얼굴	SiC/TC/탄소
온도	-30°C ~ +200°C	회전면	SiC/탄소/TC
압력	≤ 0.8MPa	보조 씰	FKM / EPDM / NBR(오링)
샤프트 속도	18m/초 이하	스프링 & 메탈	SS304 / SS316
건설	단일 스프링, O-링 푸셔, 양방향	회전	양방향

치수 차트

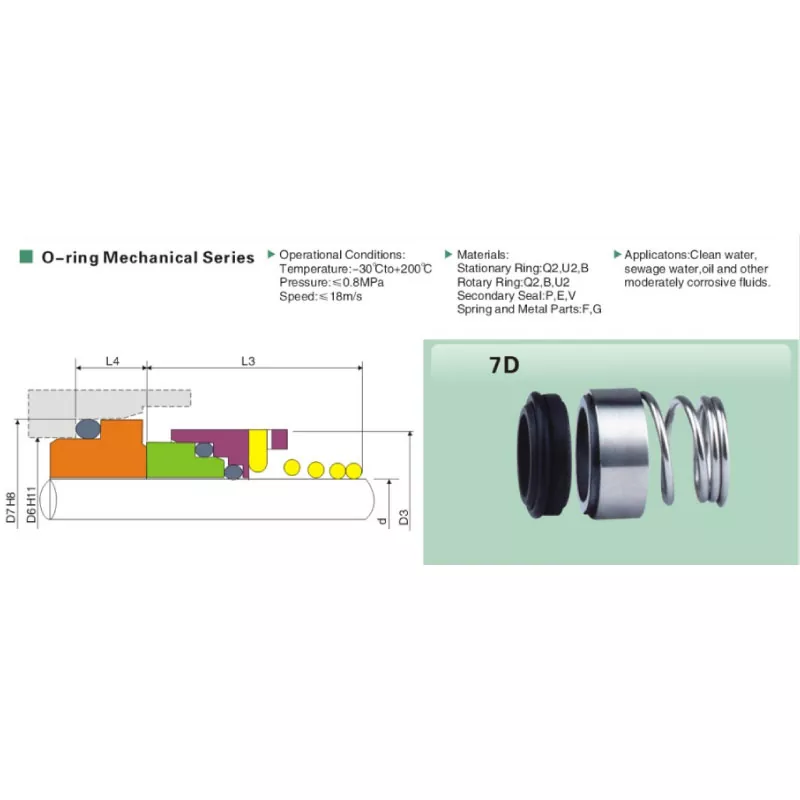

모든 치수는 밀리미터 단위입니다. 샤프트 직경 d는 씰 캐비티에서 측정됩니다. 7D는 33가지 표준 크기에 걸쳐 10mm ~ 100mm를 포괄합니다.

모델	d	D7	D6	D3	L3	L4
7D-10	10	21.00	17.0	19.00	15.00	7.00
7D-12	12	23.00	19.0	21.00	18.00	7.00
7D-14	14	25.00	21.0	23.00	22.00	7.00
7D-16	16	27.00	23.0	26.00	23.00	7.00
7D-18	18	33.00	27.0	29.00	24.00	10.00
7D-20	20	35.00	29.0	31.00	25.00	10.00
7D-22	22	37.00	31.0	33.00	25.00	10.00
7D-24	24	39.00	33.0	35.00	27.00	10.00
7D-25	25	40.00	34.0	36.00	27.00	10.00
7D-28	28	43.00	37.0	40.00	29.00	10.00
7D-30	30	45.00	39.0	43.00	30.00	10.00
7D-32	32	48.00	42.0	46.00	30.00	10.00
7D-33	33	48.00	42.0	46.00	39.00	10.00
7D-35	35	50.00	44.0	49.00	39.00	10.00
7D-38	38	56.00	49.0	53.00	42.00	13.00
7D-40	40	58.00	51.0	56.00	42.00	13.00
7D-43	43	61.00	54.0	59.00	47.00	13.00
7D-45	45	63.00	56.0	61.00	47.00	13.00
7D-48	48	66.00	59.0	64.00	47.00	13.00
7D-50	50	70.00	62.0	66.00	46.00	14.00
7D-53	53	73.00	65.0	69.00	56.00	14.00
7D-55	55	75.00	67.0	71.00	56.00	14.00
7D-58	58	78.00	70.0	76.00	56.00	14.00
7D-60	60	80.00	72.0	78.00	56.00	14.00
7D-63	63	83.00	75.0	81.00	56.00	14.00
7D-65	65	85.00	77.0	84.00	66.00	14.00
7D-68	68	90.00	81.0	88.00	64.00	16.00
7D-70	70	92.00	83.0	89.60	64.00	16.00
7D-75	75	97.00	88.0	98.00	64.00	16.00
7D-80	80	105.00	95.0	100.00	72.00	18.00
7D-85	85	110.00	100.0	107.50	72.00	18.00
7D-90	90	115.00	105.0	111.00	72.00	18.00
7D-95	95	120.00	110.0	119.00	72.00	18.00
7D-100	100	125.00	115.0	123.80	72.00	18.00

응용

온수 순환 - 보일러 회로, 난방 시스템, 온수 공급
열유 및 열전달 유체 펌프(FKM O-링)
고속 부스터 및 2극 모터 펌프
증기 플랜트의 응축수 및 핫웰 펌프
높은 온도와 적당한 압력에서 가벼운 화학물질 이동
고온 단일 스프링 메카니칼 씰을 지정하는 OEM 펌프 플랫폼

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. FKM O-링은 +200°C 서비스 범위에 적합합니다. 각 7D 단일 스프링 기계적 씰은 포장하기 전에 치수 검사와 스프링 하중 테스트를 거칩니다. 요청 시 적합성 인증서와 재료 인증서가 주문과 함께 배송됩니다.
