8 단일 스프링 기계적 씰

8 단일 스프링 기계적 씰은 Qixing의 고온 O-링 단일 스프링 씰입니다. 정격 +200C 및 20m/s이며 고무 벨로우즈 대신 O-링 보조 씰이 있습니다. 샤프트 크기는 10mm ~ 80mm이며 압력은 1.2MPa입니다. 깨끗한 물, 하수, 기름 및 뜨겁거나 빠르게 흐르는 중간 정도의 부식성 유체에 적합합니다. OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 8개의 단일 스프링 기계 씰을 구입하세요.

문의 보내기

제품 설명

8 단일 스프링 기계적 씰은 Qixing의 고온 O-링 단일 스프링 씰입니다. 정격 +200°C 및 20m/s이며 고무 벨로우즈 대신 O-링 보조 씰이 있습니다. 샤프트 크기는 10mm ~ 80mm이며 압력은 1.2MPa입니다. 깨끗한 물, 하수, 기름 및 뜨겁거나 빠르게 흐르는 중간 정도의 부식성 유체에 적합합니다. OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 8개의 단일 스프링 기계 씰을 구입하세요.

명세서

매개변수	값	매개변수	값
축 직경	10mm ~ 80mm	고정된 얼굴	SiC/TC/탄소
온도	-30°C ~ +200°C	회전면	SiC/세라믹/TC
압력	1.2MPa 이하	보조 씰	O-링: NBR / EPDM / FKM
샤프트 속도	20m/초 이하	스프링 & 메탈	SS304 / SS316
씰 종류	O-링 단일 스프링, 불균형	회전	양방향

8은 얼마나 뜨겁게 달릴 수 있나요?

FKM O-링을 사용하면 최대 +200°C까지 연속 가능합니다. O-링 보조 씰이 그 이유입니다. FKM은 화학적 및 열적 안정성을 +200°C까지 유지합니다. 반면 표준 씰의 NBR 또는 EPDM 벨로우즈는 +150°C 이상에서 경화되어 누출됩니다. 뜨거운 물, 뜨거운 오일, 열 유동 및 뜨거운 응축수의 경우 8개의 단일 스프링 기계적 씰은 고무 벨로우즈 씰이 작동하지 않는 곳에서 밀봉 상태를 유지합니다. NBR 또는 EPDM O-링을 사용하면 동일한 씰이 -30°C까지 냉수 및 주변 수 서비스도 보장합니다.

O-링 씰 또는 고무 벨로우즈 - 뜨거운 서비스에서 더 오래 지속되는 것은 무엇입니까?

8은 제자리에 접착된 고무 벨로우즈 대신 샤프트를 따라 미끄러져 표면 마모를 따라가는 O-링을 사용합니다. 두 가지 실질적인 차이점이 따릅니다. 첫째, 온도: O-링은 FKM일 수 있으며 +200°C까지 작동할 수 있습니다. 성형 고무 벨로우즈는 화합물과 결합선에 의해 제한됩니다. 둘째, 열 순환: 슬라이딩 O-링은 조립품이 가열 및 냉각될 때 면을 접촉 상태로 유지하는 반면, 벨로우즈 씰은 반복적인 팽창과 수축을 통해 면 하중을 잃을 수 있습니다. 뜨거워지거나 자주 순환되는 펌프의 경우 O-링 단일 스프링 설계가 수명이 더 긴 선택입니다.

8이나 8D가 필요합니까?

둘 다 동일한 +200°C, 20 m/s, 1.2 MPa 엔벨로프 및 O-링 설계를 공유합니다. 차이점은 드라이브입니다. 8은 스프링과 O-링 마찰을 통해 구동되며 이는 일반 토크에 적합합니다. 8D는 시동 토크가 높거나 역회전이 잦거나 점성이 있는 뜨거운 매체가 있어 드라이브 미끄러짐 위험이 있는 펌프를 위한 포지티브 드라이브 요소를 추가합니다. 펌프가 표준 온수 또는 핫 오일 용도인 경우 8이 정확합니다. 높은 토크 또는 고강도 핫 서비스를 위해서는 8D를 선택하십시오.

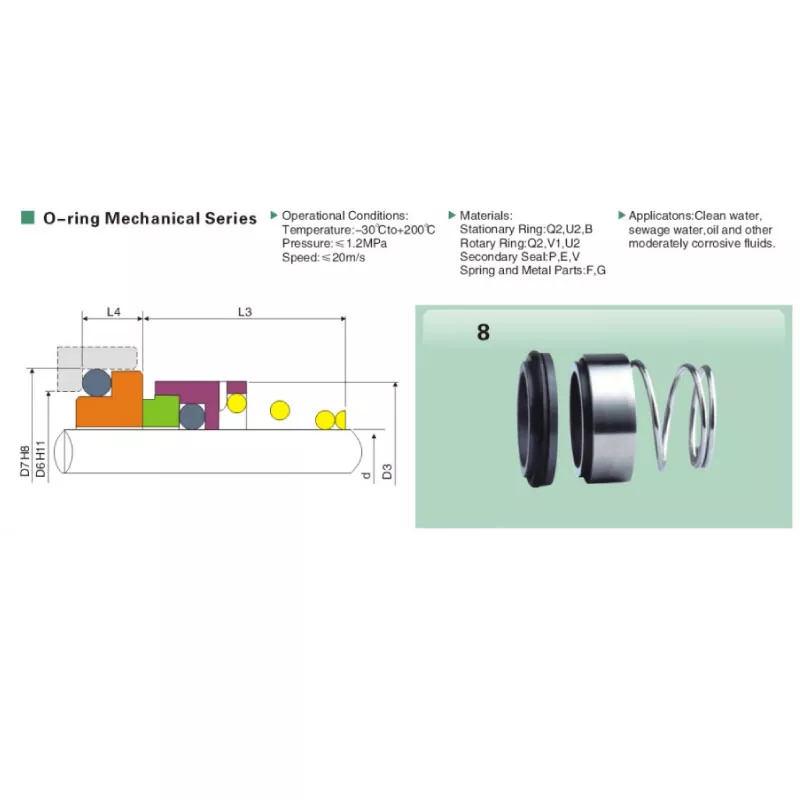

치수 차트

모든 치수는 밀리미터 단위입니다. 샤프트 직경 d는 씰 캐비티에서 측정됩니다. 8은 31가지 표준 크기에 걸쳐 10mm ~ 80mm를 포괄합니다.

모델	d	D7	D6	D3	L3	L4
8-10	10	19.2	15.5	19.0	15.5	6.6
8-12	12	21.6	17.5	21.0	15.5	5.6
8-14	14	24.6	20.5	23.0	15.5	5.6
8-15	15	24.6	20.5	24.0	15.5	6.6
8-16	16	28.0	22.0	26.0	17.5	7.5
8-18	18	30.0	24.0	29.0	18.5	8.0
8-19	19	31.0	25.0	31.0	20.0	7.5
8-20	20	35.0	29.5	31.0	20.0	7.5
8-22	22	35.0	29.5	33.0	21.5	7.5
8-24	24	38.0	32.0	35.0	23.0	7.5
8-25	25	38.0	32.0	36.0	24.5	7.5
8-26	26	40.0	34.0	37.0	24.5	8.0
8-28	28	42.0	36.0	40.0	24.5	9.0
8-30	30	45.0	39.2	43.0	24.5	10.5
8-32	32	48.0	42.2	46.0	28.0	10.5
8-35	35	52.0	46.2	49.0	28.0	11.0
8-38	38	55.0	49.2	53.0	31.0	10.3
8-40	40	58.0	52.2	56.0	34.0	10.8
8-42	42	62.0	53.3	59.0	35.0	12.0
8-43	43	62.0	54.3	59.0	35.0	12.0
8-45	45	64.0	55.3	61.0	36.5	11.6
8-48	48	68.4	59.7	64.0	42.0	11.6
8-50	50	69.3	60.8	66.0	43.0	11.6
8-55	55	75.4	66.5	71.0	47.0	13.3
8-58	58	78.4	69.5	76.0	50.0	13.3
8-60	60	80.4	71.5	78.0	51.0	13.3
8-65	65	85.4	76.5	84.0	52.0	13.0
8-68	68	91.5	82.7	88.0	53.0	13.7
8-70	70	92.0	83.0	90.0	54.0	13.0
8-75	75	99.0	92.2	98.0	55.0	14.0
8-80	80	104.0	95.2	100.0	56.0	15.0

응용

온수 순환 - 보일러 회로, 난방 시스템, 온수 공급
뜨거운 오일 및 열전달 유체 펌프(FKM O-링)
최대 20m/s의 고속 부스터 및 2극 모터 펌프
고온에서의 하수, 배수 및 일반 산업 이송
경화학물질 및 정량 펌프(약산, 알칼리, 용제)
고온 O-링 단일 스프링 기계적 씰을 지정하는 OEM 펌프 플랫폼

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. FKM O-링은 +200°C 서비스 범위에 적합합니다. 각 8개의 단일 스프링 기계적 씰은 포장 전에 치수 검사와 스프링 하중 테스트를 거칩니다. 요청 시 적합성 인증서와 재료 인증서가 주문과 함께 배송됩니다.

인용

당일 견적을 받으려면 샤프트 크기, 매체 온도 및 샤프트 속도를 보내십시오. 재고 크기는 3~7일 배송됩니다. OEM 맞춤 주문은 15~25일 소요됩니다. 제조업체 직접, OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 8개의 단일 스프링 기계 씰을 구매하세요.
