Z4 단일 스프링 기계적 씰

Z4 단일 스프링 기계적 씰은 Qixing의 O-링 단일 스프링 제품군의 딥 시트 버전입니다. 이는 많은 구형 및 독일제 원심 펌프에 장착된 더 깊은 캐비티 프로파일인 G4 표준 시트를 사용하는데, Z3의 더 얕은 G9 시트는 올바르게 장착되지 않습니다. 샤프트 크기는 10mm ~ 80mm, 정격 -20°C ~ +180°C, 1.0MPa 및 15m/s입니다. 중국 치싱공장에서 직접 구매하세요.

교체 씰이 펌프 하우징에 계속 남아 있거나 시트 주변에서 누출되는 경우 캐비티는 일반적으로 더 깊은 G4 프로파일이며 Z4가 올바르게 맞습니다. Qixing은 당일 견적과 3~7일의 재고 리드 타임으로 Z4 단일 스프링 기계식 씰을 전 세계 OEM 펌프 제조업체, MRO 유통업체 및 직접 구매자에게 공급합니다.

귀하의 펌프는 G4 시트를 사용합니까?

샤프트 직경이 아닌 시트 프로파일에 따라 씰의 적합 여부가 결정됩니다. 네 가지 징후는 G4(깊은 캐비티) 좌석을 가리키며 따라서 Z3가 아닌 Z4를 나타냅니다.

• 펌프는 오래된 유럽 또는 독일 설계이거나 여전히 사용 중인 장기간의 레거시 장치입니다.
• G9 시트 씰은 하우징 표면에 위치하거나 장착 시 시트 높이가 동일하지 않습니다.
• 씰 구멍이 씰 헤드보다 눈에 띄게 깊어서 시트 뒤에 틈이 남습니다.
• 원본 씰 또는 펌프 설명서에는 G4(또는 DIN 24960 긴) 시트 지정이 나와 있습니다.

이들 중 하나라도 적용되는 경우 Z4 단일 스프링 메카니컬 씰이 드롭인 핏입니다. 확실하지 않은 경우 Qixing에 펌프 제조업체 및 모델 또는 씰 캐비티 사진을 보내면 팀에서는 견적 전에 G4 대 G9를 확인합니다.

명세서

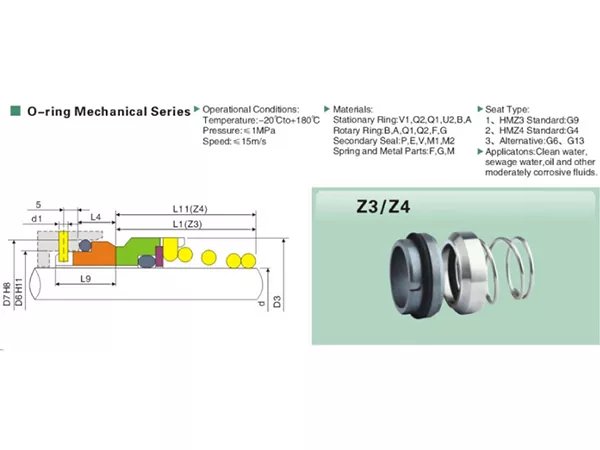

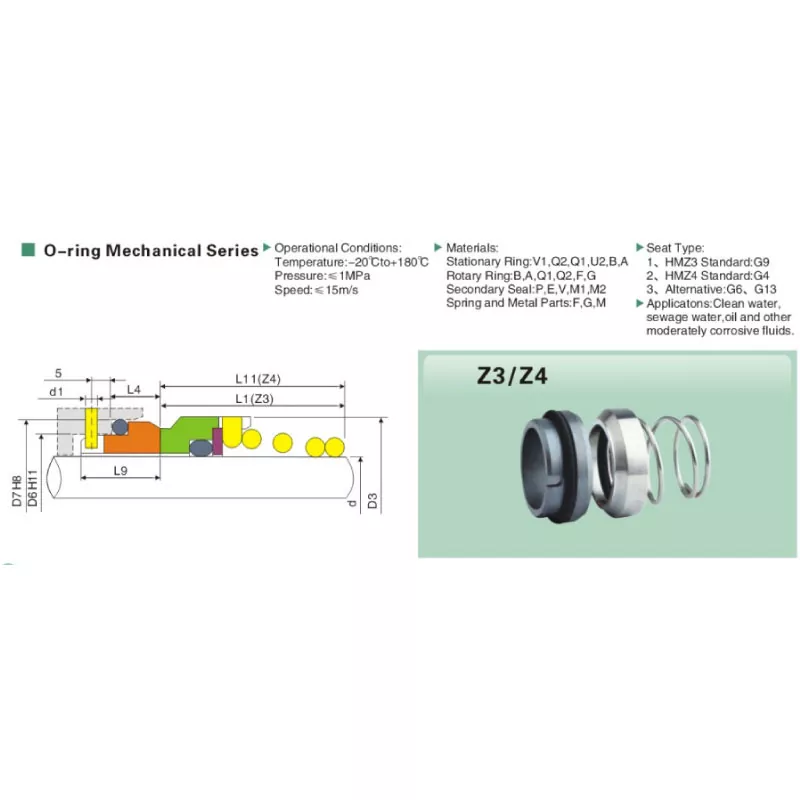

치수 차트

모든 치수는 밀리미터 단위입니다. 아래 값은 G4 표준 시트가 있는 Z4 씰 헤드 봉투입니다. 샤프트 직경 d는 씰 캐비티에서 측정됩니다.

얼굴 소재 및 미디어

Z4는 나머지 제품군과 마찬가지로 깨끗한 물을 위한 세라믹/카본, 하수 및 약한 연마재를 위한 실리콘 카바이드/카본, 뜨거운 오일을 위한 SiC/SiC, 순한 화학 물질을 위한 텅스텐 카바이드/카본, 가혹한 작업을 위한 TC/TC 등 동일한 5가지 페이스 페어링으로 배송됩니다. 엘라스토머는 NBR, EPDM 또는 FKM이며 주문 시 펌핑되는 매체와 일치합니다. G4 딥 시트는 재료 선택을 제한하지 않습니다. 카탈로그의 모든 조합을 Z4 봉투에서 사용할 수 있습니다.

응용

• 깊은 시트 교체가 필요한 구형 유럽 원심 펌프
• 물 공급, 처리 및 HVAC 순환 펌프
• 하수, 배수 및 리프트 스테이션 펌프
• 경화학물질 및 정량 펌프(약산, 알칼리, 용제)
• G4 시트 캐비티를 중심으로 구축된 OEM 펌프 플랫폼

조작

평면도가 0.0009mm 이하로 겹쳐지고 광학적으로 확인된 면입니다. G4 시트는 주행면과 고정 뒷면 모두에 기계 가공 및 랩핑되어 흔들리지 않고 깊은 캐비티에 직각으로 안착됩니다. 각 Z4 단일 스프링 기계적 씰은 포장하기 전에 치수를 확인합니다. 요청 시 적합성 인증서와 재료 인증서가 주문과 함께 배송됩니다.

인용

당일 견적을 받으려면 펌프 모델이나 씰 캐비티 깊이를 보내주십시오. 재고 크기는 3~7일 배송됩니다. OEM 맞춤 주문은 15~25일 소요됩니다. OEM 및 도매 가격으로 중국 Qixing 공장에서 직접 Z4 단일 스프링 기계 씰을 구입하세요.
